- Seite 1 Bedienungs anleitung Da bin ich mir sicher. DRUCKLUFT-WINKELSCHLEIFER Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QRCodes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QRCodes (QR = Quick Response) sind grafische Codes, die mithilfe einer SmartphoneKamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht .................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ................ 7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ..........8 Restrisiken ..................9 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ..9 Zusätzliche Sicherheitsanweisungen für den Winkelschleifer ..............16 Besondere Sicherheitshinweise zum Schleifen von Farbanstrichen ..............17 Erstverwendung .............. -
Seite 5: Verwendung
10° – 45°... -
Seite 6: Lieferumfang/Teileliste

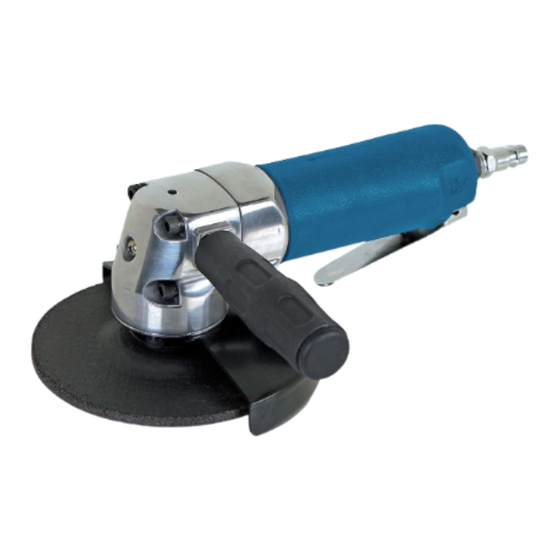

Lieferumfang/Teileliste Winkelschleifer Zusatzhandgriff Teflonband Ölflasche Schnellkupplung InnensechskantSchlüssel Gabelschlüssel (zur Spindelarretierung) Zweilochschlüssel Schleifscheibe Gewinde (für Zusatzhandgriff) Lufteinlass Abzugshebel Schutzhaube Spindel Spannflansch... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Druckluft-Winkelschleifer (im Folgenden nur „Winkelschleifer“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Winkelschleifer verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Beim Arbeiten können kleine Teilchen herumfliegen. Tragen Sie eine Schutzbrille. Tragen Sie bei Staub erzeugenden Arbeiten immer eine Staubschutzmaske. Tragen Sie einen Gehörschutz, wenn es beim Arbeiten mit dem Werkzeug zu starkem Lärm kommt. Tragen Sie geeignete Schutzhandschuhe. Sicherheit Bestimmungsgemäßer Gebrauch Der Winkelschleifer ist ausschließlich für den Privatanwender im Hobby- und Do-it- yourself-Bereich für folgende Zwecke geeignet:... -
Seite 9: Restrisiken
Sicherheit • Gewerbliche, handwerkliche oder industrielle Nutzung des Winkelschleifers; • Bedienung oder Wartung des Winkelschleifers durch Personen, die mit dem Umgang mit dem Winkelschleifer nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. - Seite 10 Sicherheit WARNUNG! Verletzungsgefahr! Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Winkelschleifers selbst, können Teile mit hoher Geschwindigkeit herausgeschleudert werden. Durch herausgeschleuderte Teile besteht Verletzungsgefahr. − Tragen Sie beim Betrieb des Winkelschleifers immer eine geeignete Schutzbrille. Der Grad des erforderlichen Schutzes sollte für jeden einzelnen Einsatz gesondert bewertet werden.
- Seite 11 Sicherheit WARNUNG! Verletzungsgefahr! Durch die schnelle Drehbewegung besteht Verletzungsgefahr. − Halten Sie weite Bekleidung, persönlichen Schmuck, Halsketten, Haare oder Handschuhe vom Winkelschleifer und den Zubehörteilen fern. Ansonsten kann es zur Skalpierung, zu Schnittverletzungen und/oder zur Strangulation kommen. WARNUNG! Verletzungsgefahr! Durch unsachgemäßen Umgang während des Betriebs besteht Verletzungsgefahr.
- Seite 12 Sicherheit − Verwenden Sie Schleifscheiben nicht zum Seitenschleifen. − Verwenden Sie den Winkelschleifer bei nicht mehr als der maximalen Umfangsdrehzahl eines Schleifmittels. − Bediener haben sich zu vergewissern, dass sich keine umherstehenden Personen in unmittelbarer Nähe befinden. − Tragen Sie feuerhemmende Kleidung und sorgen Sie dafür, dass ein Eimer Wasser in der Nähe steht.
- Seite 13 Sicherheit Verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien. − Stellen Sie sicher, dass die Maße des Schleifmittels mit denen des Winkelschleifers kompatibel sind, und dass das Schleifmittel auf die Spindel passt. Verwenden Sie Schleifscheiben des Typs 27 nach ISO 525. −...
- Seite 14 Sicherheit WARNUNG! Verletzungsgefahr! Durch auftretenden Staub und durch Dämpfe besteht Verletzungsgefahr. − Die beim Einsatz des Winkelschleifers entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen. Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen.
- Seite 15 Sicherheit − Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen. − Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie die Verwendung von Dämmstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden. −...
-
Seite 16: Zusätzliche Sicherheitsanweisungen Für Den Winkelschleifer
Sicherheit Bedienungsanleitung, um eine unnötige Verstärkung der Schwingungen zu vermeiden. − Halten Sie den Winkelschleifer mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erforderlichen Handreaktionskräfte. Das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größer. Zusätzliche Sicherheitsanweisungen für den Winkelschleifer −... -
Seite 17: Besondere Sicherheitshinweise Zum Schleifen Von Farbanstrichen
Sicherheit − Für Werkzeuge mit Drehmomentregelung und durchgehender Rotation, hat der Luftdruck einen sicherheitskritischen Effekt auf das Betriebsverhalten. Deshalb müssen die Anforderungen an die Länge und den Durchmesser des Schlauchs festgelegt werden. − Tragen Sie den Winkelschleifer niemals am Schlauch. −... -
Seite 18: Erstverwendung
Erstverwendung − Essen, trinken und rauchen Sie während der Arbeit nicht. Bevor Sie nach der Arbeit essen, trinken oder rauchen sind die Hände zu reinigen. Lassen Sie kein Essen oder Getränke offen stehen, da die Gefahr der Staubablagerung besteht. − Reinigen Sie nach dem Schleifen die Oberflächen des Arbeitsbereiches sorgfältig. -
Seite 19: Schmierung
Schmierung − Verwenden Sie ausschließlich unbeschädigte Schleifscheiben des Typs 27 nach ISO 525. Lassen Sie sich ggf. beim Kauf im Fachhandel beraten. (siehe Abb. E). 1. Arretieren Sie die Spindel mit dem Gabelschlüssel 2. Entfernen Sie den Spannflansch mit dem Zweilochschlüssel 3. -
Seite 20: Gebrauch
Gebrauch Gebrauch Winkelschleifer ein- und ausschalten (siehe Abb. G). − Einschalten: Ziehen Sie den Abzugshebel − Ausschalten: Lassen Sie den Abzugshebel los. − Trennen Sie den Winkelschleifer von der Druckluftquelle, wenn Sie die Arbeit beendet haben. Schleifen WARNUNG! Verletzungsgefahr! Beim Schleifen besteht Verletzungsgefahr. −... -
Seite 21: Wartung Und Pflege
Wartung und Pflege 1. Schalten Sie die Druckluftquelle ein und lassen Sie sie solange laufen, bis der maximale Druck erreicht wurde und das Gerät abschaltet. 2. Stellen Sie mit Hilfe eines Druckminderers an der Druckluftquelle den optimalen Arbeitsdruck ein. Beachten Sie, dass der max. Arbeitsdruck nicht überschritten werden darf. Ein überhöhter Arbeitsdruck bringt keinen Leistungsgewinn, sondern erhöht lediglich den Luftverbrauch und beschleunigt den Geräteverschleiß. -
Seite 22: Reinigen
Lagerung − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. 1. Reinigen Sie den Winkelschleifer erst, nachdem Sie ihn von der Druckluftquelle entfernt bzw. -
Seite 23: Fehlersuche
Gehäuse. Trennen Sie den Winkelschleifer von der Druckversorgung. Versuchen Sie durch Drehen der Schleifscheibe den Motor zu lösen. Technische Daten Modell: RP7319E Bemessungsluftdruck: 6,3 bar Bemessungsdrehzahl: 10 000 min Gewicht: 1,49 kg Schleifscheibe: gekröpfte Schleifscheibe, Bindung BF Typ 27 nach ISO 525... -
Seite 24: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuscheemissionswerte Gemessen gemäß EN ISO 4871 und EN ISO 15744. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich und Sie müssen einen geeigneten Gehörschutz tragen. -
Seite 25: Entsorgung
Entsorgung • Wird das richtige Zubehör in einem einwandfreien Zustand verwendet? • Hat der Anwender festen Halt beim Gebrauch? • Wird der Winkelschleifer, wie in dieser Anleitung beschrieben, bestimmungsgemäß verwendet? • Bei nicht angemessener Anwendung kann der Winkelschleifer vibrationsbedingte Erkrankungen verursachen. ACHTUNG: Je nach Art der Anwendung bzw. -
Seite 26: Konformitätserklärung
Konformitätserklärung Konformitätserklärung... - Seite 27 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 55416 06246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE RP7319E 10/2016...
