Torpositionen - GFA TS 971 Montageanleitung

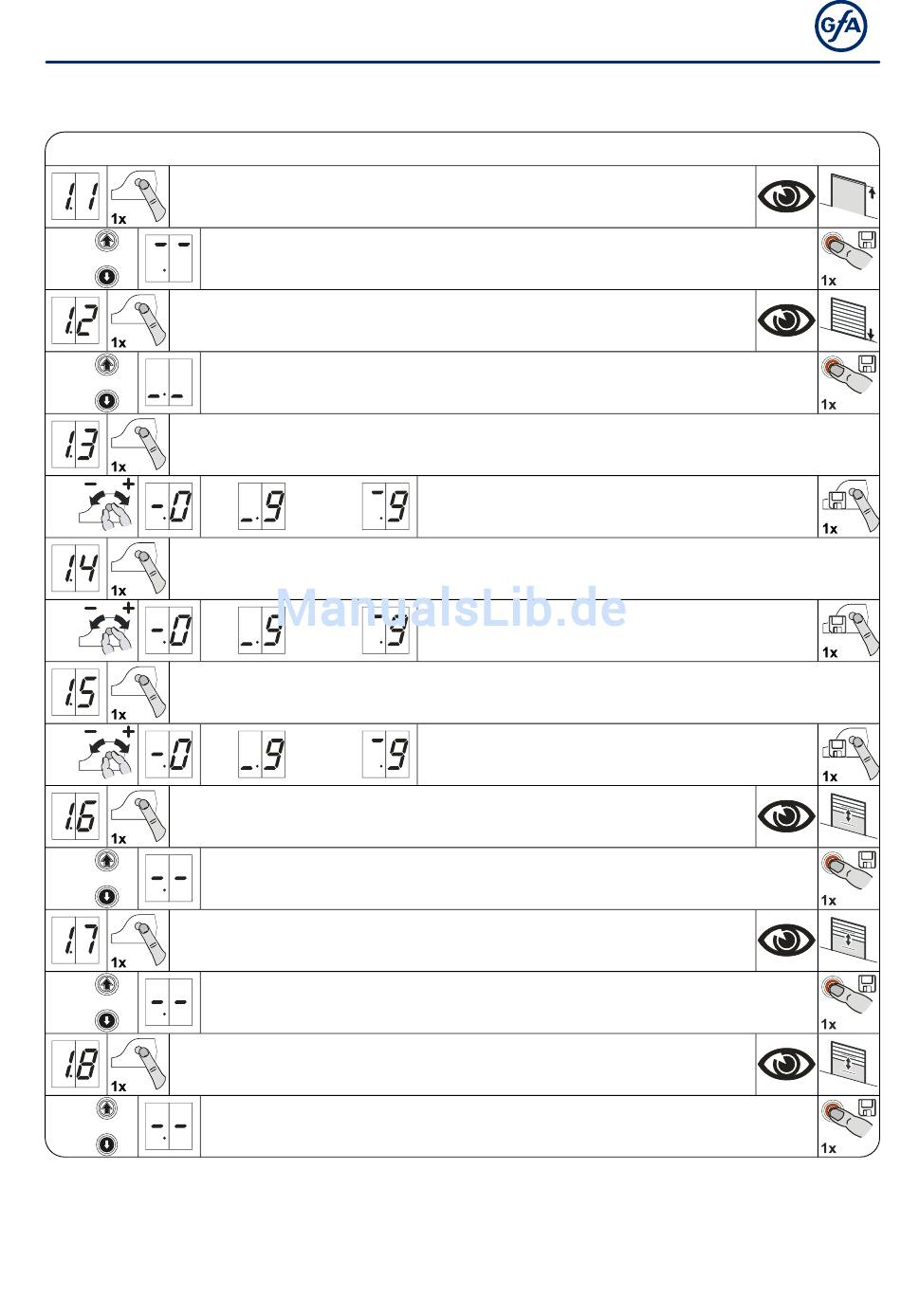

Torpositionen

Grobkorrektur Endlage AUF (DES)
Gewünschte Torposition anfahren und speichern
Grobkorrektur Endlage ZU (DES)
Gewünschte Torposition anfahren und speichern
Feinkorrektur Endlage AUF (DES)
Feinkorrektur Endlage ZU (DES)
Feinkorrektur Vorendschalter für Sicherheitsschaltleiste (DES)
Teilöffnung einstellen an X8 (DES)*
Gewünschte Torposition anfahren und speichern
Relais 1 Schaltpunkt positionieren (DES)*
Relaisfunktion über Programmierpunkt 2.7 auswählen
Gewünschte Torposition anfahren und speichern
Relais 2 Schaltpunkt positionieren (DES)*
Relaisfunktion über Programmierpunkt 2.8 auswählen
Gewünschte Torposition anfahren und speichern
*) Programmierpunkte 1.6 bis 1.8 sind bei NES ausgeblendet. Der Schaltpunkt muss über den Zusatz
Endschalter S6 am Antrieb eingestellt werden.
Torpositionen
ohne Torbewegung,
[ + ] in AUF korrigieren
[ – ] in ZU korrigieren
ohne Torbewegung,
[ + ] in AUF korrigieren
[ – ] in ZU korrigieren
ohne Torbewegung,
[ + ] in AUF korrigieren
[ – ] in ZU korrigieren
25
