Die nachfolgenden Anwendungen haben alle spezi-
elle Funktionen, die kurz gefasst folgende sind:

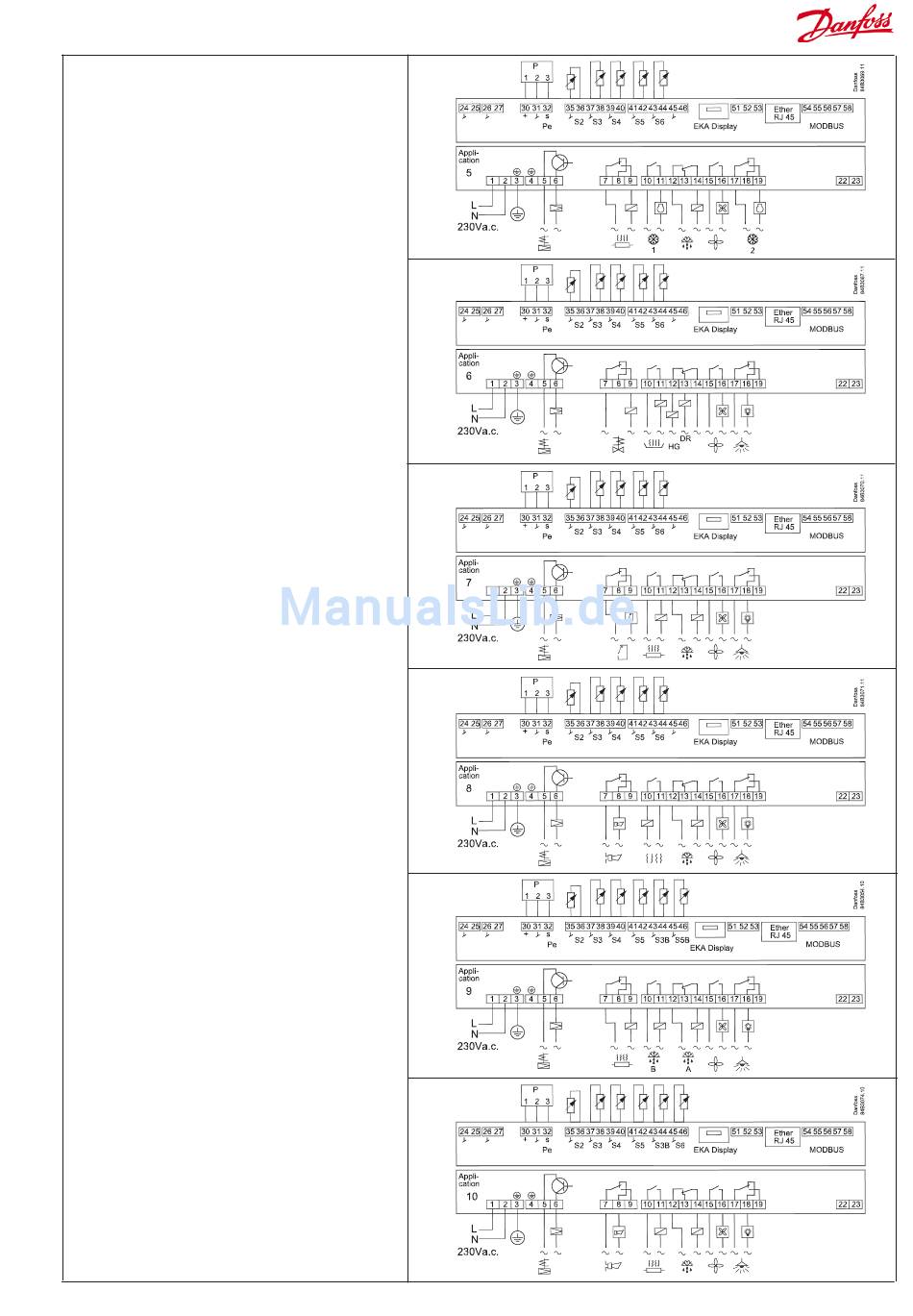

Anwendung 5
"Zwei-Verdichter" Betreib.
Die beiden Verdichter müssen dieselbe Größe
haben. Bei Inbetriebnahme (nach dem Abtauen, Be-
triebsstopp etc.) werden beide Verdichter mit einer
eingestellten Zeitverzögerung eingeschaltet. Der
eine Verdichter schaltet mit der halben Differenz,
so dass eine optimale Anpassung der Verdichterka-
pazität an die aktuelle Belastung im Möbel/Raum
erfolgt. Es findet ein automatischer Betriebsstun-
denausgleich zwischen den Verdichtern statt.
Eine detaillierte Beschreibung finden Sie weiter vorn
im Handbuch
Anwendung 6
Heißgasabtauung.
Die Heizgasabtauung ist an kommerzielle Möbel/
Räume mit begrenzter Anlagenfüllung angepasst.
Das eine Relais steuert das Hauptventil in der Saug-
leitung.
Ein Wechselrelais steuert sowohl das Heizgasventil
als auch das Dränventil.
Das heißt, dass es zwischen dem Stoppen des
Heizgases und dem Beginn der Entleerung keine
Zeitverzögerung gibt.
Anwendung 7
Steuerung von Nachtrollos
Die Nachrollos folgen dem Status der Beleuchtungs-
funktion – wenn die Beleuchtung eingeschaltet ist,
sind die Nachtrollos oben, und wenn die Beleuch-
tung ausgeschaltet ist, sind die Nachtrollos unten.
Darüber hinaus besteht über einen digitalen Ein-
gang die Möglichkeit für eine zwangsweise Öffnung
der Rollos, um das Möbel mit Waren befüllen zu
können.
Anwendung 8
Heizthermostat
Das Heizthermostat wird typischerweise verwendet,
wenn die Temperatur innerhalb engerer Grenzen
geregelt werden soll, z. B. für Aufschneideräume etc.
Das Heizthermostat kann als eine Differenz in Bezug
auf die Ausschaltgrenze für das Kühlthermostat ein-
gestellt werden, so dass gleichzeitiges Kühlen und
Heizen vermieden wird.
Anwendung 9
Zwei Kühlsektionen – zwei Abtauausgänge
Diese Anwendung ist für Kühlmöbel mit einem Ven-
til, zwei Verdampfern und zwei Kühlsektionen.
Alarmüberwachung und Ablesung am Display
erfolgen dann individuell über "S3" Fühler in jeder
Kühlsektion.
Anwendung 10
Zwei Kühlsektionen – ein Abtauausgang
Diese Anwendung ist für Kühlmöbel mit einem
Ventil, einem Verdampfer und zwei Kühlsektionen.
Alarmüberwachung und Ablesung am Display
erfolgen dann individuell über "S3" Fühler in jeder
Kühlsektion.
Separate Produktfühler können angeschlossen
werden.
AK-CC 550B
5
6
7
8
9
10
Manual RS8GL203 © Danfoss 01-2013
