Flyer C Originalbetriebsanleitung Seite 24

Wenn die Spannung der Kette zu hoch oder zu
niedrig ist, lösen Sie die Fixierung des Tretlager-
Exzenters.
Bei Ihrem FLYER Tandem ist der Exzenter intern
geklemmt. Die Fixierung erfolgt durch eine Inbus-
Schraube von der Seite.
Lösen Sie diese Schraube nur durch
zwei bis drei Umdrehungen gegen den
Uhrzeigersinn, schrauben Sie sie nicht
ganz heraus!

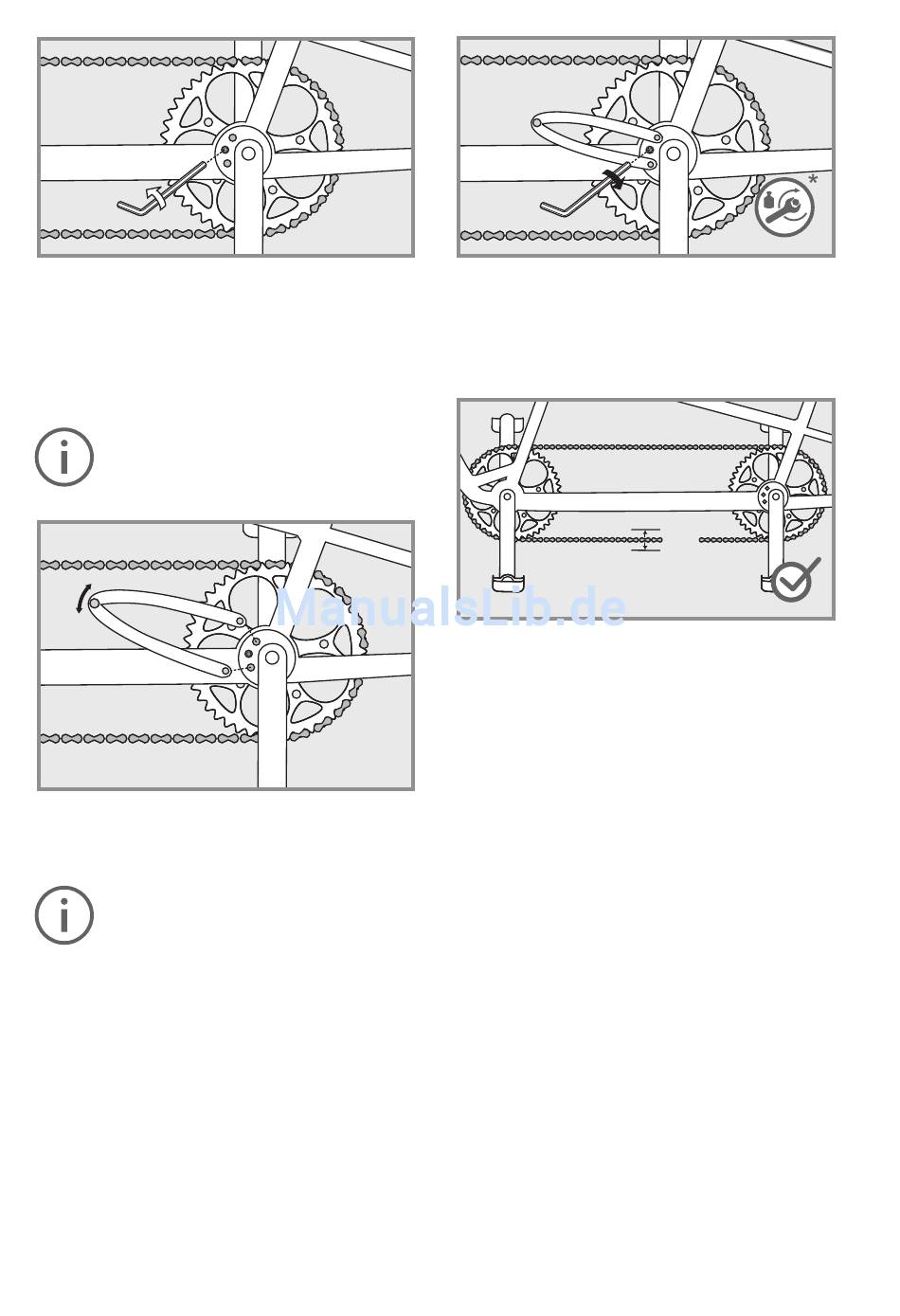

Verdrehen Sie mit einem Stiftschlüssel den Ex-
zenter so weit bis die korrekte Kettenspannung
erreicht ist.
Um die richtige Kettenspannung zu er-
reichen, kann der Exzenter nach links
oder nach rechts gedreht werden. Da
die Kurbel nicht in der Mitte des Exzen-
ters fixiert ist, beeinflusst die Drehrich-
tung beim Exzenter die Kurbelposition
und somit die Sitzhöhe. Wird eine tiefere
Sitzhöhe oder zusätzliche Bodenfreiheit
benötigt, sollte sich das Tretlager mit
seinem Mittelpunkt nach dem Spannvor-
gang über der Mittellinie des Exzenters
befinden. Dadurch verschiebt sich die
Kurbelposition nach oben. Normalerwei-
se empfiehlt sich jedoch das Drehen des
Exzenters in die entgegengesetzte Rich-
tung, so dass sich die Tretlager-Mitte
nach dem Spannvorgang unter der Mit-
tellinie des Exzenters befindet.
* siehe Kap. 24.2
Anschliessend ziehen Sie die Schraube seitlich
am Tretlager wieder fest.
Halten Sie hierbei den Exzenter mit dem Stift-
schlüssel fest, so dass der Exzenter sich beim
Anziehen der Schraube nicht verdreht.
Prüfen Sie die Kette nochmals auf die korrekte
Spannung.
22
2-3 cm
