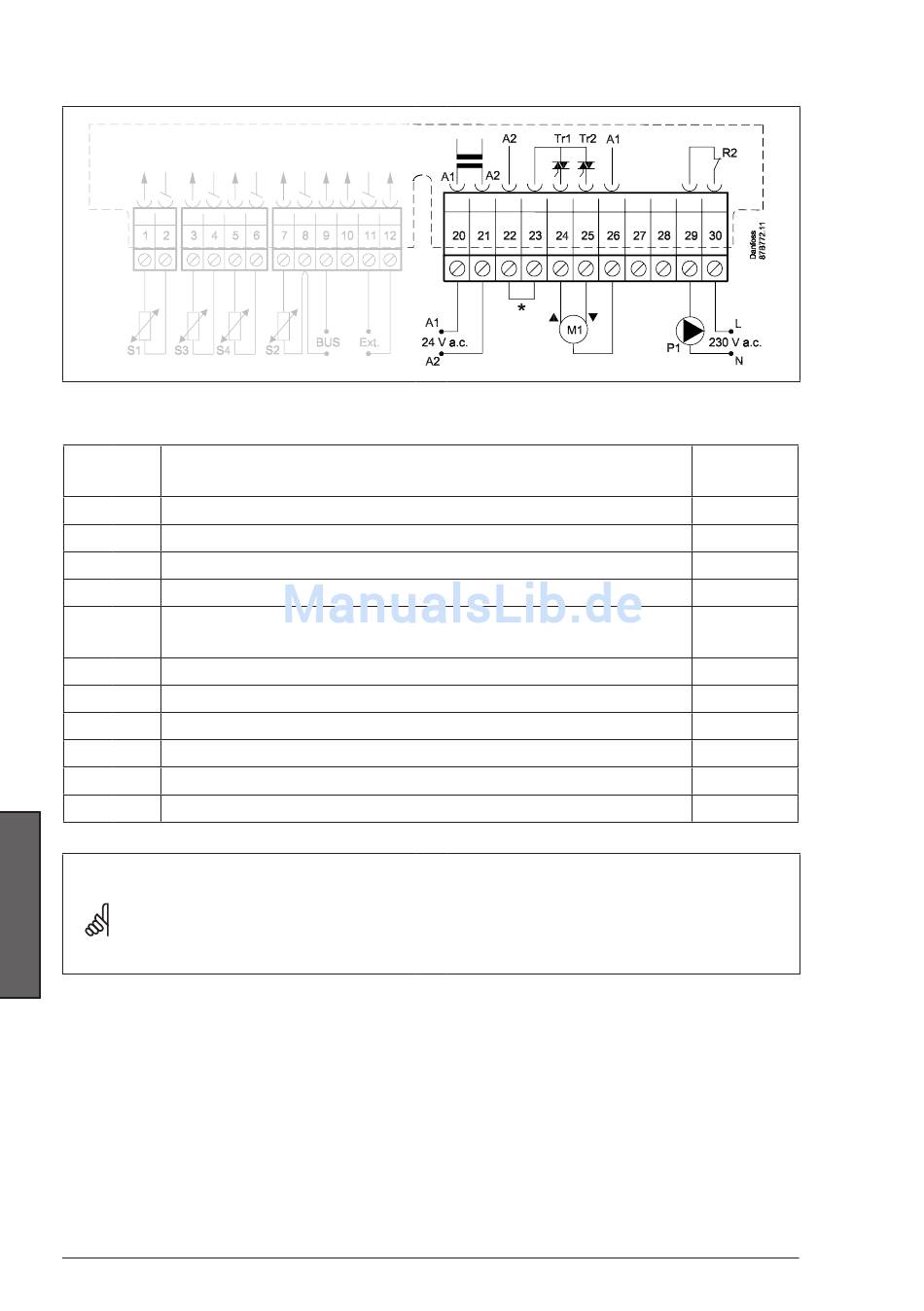

Allgemeine Hinweise zum elektrischen Anschluss – 24 V ≈
* Optionaler Anschluss für einen Sicherheitsthermostaten
Klemme
Beschreibung
20
Spannungsversorgung 24 V ≈ - A1
21
Spannungsversorgung 24 V ≈ - A2
22
Optionaler Anschluss für einen Sicherheitsthermostaten
23
Optionaler Anschluss für einen Sicherheitsthermostaten
24
M1
Reversierbarer Stellantrieb – öffnen, alternativ: thermischer
Stellantrieb (ABV)
25
M1
Stellantrieb – schließen
26
M1
Stellantrieb – N
27
Nicht verwendet
28
Nicht verwendet
29
P1
Umwälzpumpe
30
P1
Phase für Umwälzpumpe (Relais R2)
Leitungsquerschnitt: 0,5 – 1,5 mm
Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen.
38
2
VI.KT.G4.03
© Danfoss 08/2012
Max.
Belastung
15 VA
15 VA
4 (2) A
DEN-SMT/DK
