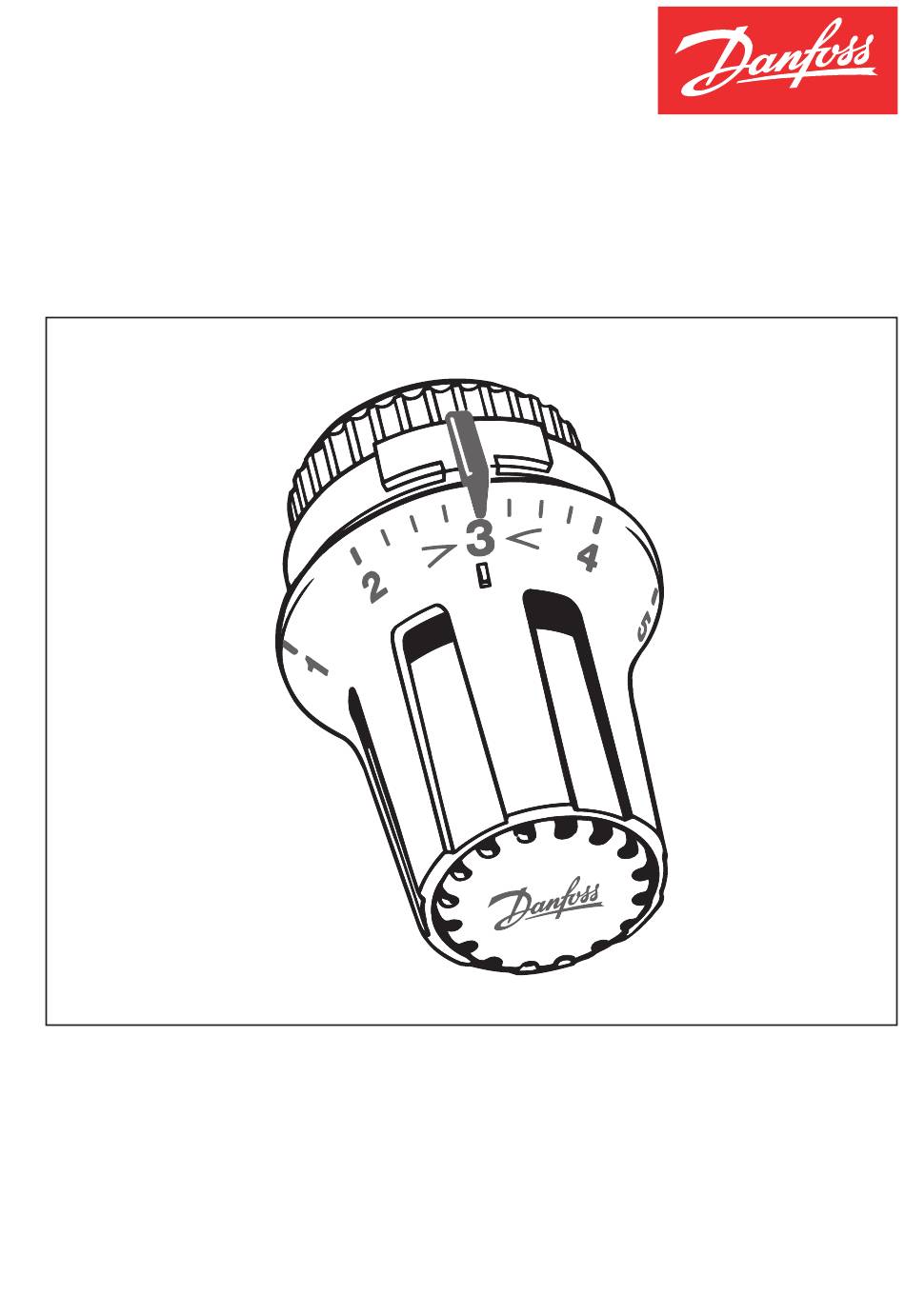

- Seite 1 Bedienungsanleitung für den Benutzer Heizkörperthermostat Zur Raumtemperatur-Regelung und Heizkosten-Einsparung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Teilebeschreibung..................Wichtige Hinweise ..................Wartung......................Funktionsbeschreibung................Sicherheitshinweise................... Einbauhinweise................... Temperatureinstellung................Empfohlene Raumtemperaturen ............Korrigieren der Raumtemperatur............Fühlbare Einstellhilfe................. Heizkostensenkung durch optimalen Bedienkomfort ....Individuelle Einstellbegrenzung............Blockieren der Einstellung ..............Energiesparende Raumlüftung............. Absenken = Energie einsparen ............. Frostschutz ....................Reinigung...................... -
Seite 3: Teilebeschreibung
Teilebeschreibung »oberer« Be gren zungs knopf Spannring Spannring »unterer« Be gren zungs kopf Einstellmarke Reglerskala Einstellhilfe Einstellhandgriff... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Verehrter Kunde, mit dem Kauf dieses Thermostaten haben Sie ein hochwertiges Qualitätsprodukt aus dem Hause Danfoss er wor ben. Lassen Sie die Montage nur durch einen Fach- mann, Ihren Heizungsinstallateur, durchführen. Bei sinnvoller Nutzung, entsprechend dieser Anleitung, bietet Ih nen dieser Heizkörperthermostat maximalen Heizkomfort bei... -
Seite 5: Funktionsbeschreibung
Raum tem pe ra tu ren auch nicht durch ein höheres Ein stel len des Thermostatfühlers erreicht werden kön nen. Danfoss Heizkörperthermostate sparen Energie, weil sie jede Art von Fremdwärme, wie z.B. die von Elek tro ge rä ten oder Sonnenein-... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Thermostaten Typ RAW 5110 kann über die Frostschutzstellung »*« hinaus die Stellung »0« ge wählt werden, aber Vorsicht: Bei Stellung »0« ist der Wasserumlauf völlig un ter bro chen, und so- mit besteht keine Frostschutzsicherung mehr ! In Jahreszeiten, in denen nicht mit Frost zu rechnen ist, aber die Heizungsanlage dennoch in Betrieb ist, kann zur Heizkosteneinspa- rung die »0«-Stellung gewählt wer den. - Seite 7 Einbauhinweise Richtig Falsch...
-
Seite 8: Temperatureinstellung
Abstand zwischen zwei Teilstrichen ei nem Temperaturunter- schied von ca. 1°C. Beim Heizkörperthermostaten Typ RAW 5110 kann über die Frost- schutz stel lung »*« hinaus die Stellung »0« gewählt wer den. Hierzu ist der »untere Begrenzungsknopf« gedrückt zu hal ten und gleich- zei tig der Einstellhandgriff nach rechts zu dre hen, bis die Einstell- marke auf die »0«... -
Seite 9: Empfohlene Raumtemperaturen
Empfohlene Raumtemperaturen Die Raumtemperaturen entsprechen den An for de run gen der Hei- zungsanlagenverordnung nach der Ihre Hei zungs an la ge be rech net wurde. Merkzahl ca. Raumtemperatur z.B. emp foh len für ca. 28 ca. 24 Bad, Kinderzimmer Wohnzimmer, ca. -
Seite 10: Korrigieren Der Raumtemperatur
Korrigieren der Raumtemperatur Korrekturen der Einstellung nehmen Sie bitte wie folgt vor: Einstellung: wärmer (höhere Werte) Einstellhandgriff nach links drehen, bis die gewünschte Position erreicht ist. wärmer Einstellung: kälter (niedrigere Werte) Einstellhandgriff nach rechts drehen, bis die gewünschte Position erreicht ist. kälter... -
Seite 11: Fühlbare Einstellhilfe
Fühlbare Einstellhilfe Für die Einstellung bei schlechten Lichtverhältnissen, oder für Per- sonen mit Sehschwächen ist dieser Thermostatkopf mit ei ner »fühl- baren« Einstellhilfe ausgestattet. Um z.B. eine Temperatur von ca. 20°C einzustellen, muss der Ein- stellhandgriff so gedreht werden, dass die Ein stell mar ke auf die leicht fühlbare Einstellhilfe zeigt. -
Seite 12: Heizkostensenkung Durch Optimalen Bedienkomfort
Heizkostensenkung durch optimalen Bedienkomfort Um die Bedienung des Heizkörperthermostaten noch weiter zu vereinfachen und um die Heizkosteneinsparung zu op ti mie ren, können Sie den Einstellbereich individuell be gren zen. Eine Begrenzung des maximalen Wertes verhindert, dass der über den tatsächlich benötigten Temperaturwert lie gen de Be reich, z.B. der »unwirtschaftliche Bereich«... -
Seite 13: Individuelle Einstellbegrenzung
Individuelle Einstellbegrenzungen Ihr Danfoss Heizkörperthermostat RAW ist mit einer einzigartigen Begrenzungseinrichtung versehen, die eine individuelle Bereichs- begrenzung durch einen frei wähl ba ren Mi ni mal- und Maximalwert ermöglicht. Mit Hilfe von zwei ein ge bau ten Begrenzungsknöpfen lässt sich dieser Vor gang leicht durchführen. -
Seite 14: Blockieren Der Einstellung
Blockieren einer Einstellung Wenn Sie den Thermostatkopf gegen unbeabsichtigtes Ver stel len sichern wollen, so können Sie den individuellen Ein stell wert blo- ckieren. Beispiel: Auf Stellung »3« blockieren 1. Einstellhandgriff drehen, bis der »obere Begrenzungsknopf sich unmittelbar rechts neben der Ein stell mar ke befi ndet. 2. -
Seite 15: Absenken = Energie Einsparen
Absenken = Energie einsparen Um Energiekosten zu sparen, sollten bei Nichtnutzung von Räu men die Temperaturen reduziert werden. Hierbei ist zwischen kürzeren oder längeren Absenkphasen zu un ter schei den. Bei Absenkung z.B. in der Nacht, sollte die Einstellung um eine Zahl reduziert werden (z.B. -
Seite 16: Reinigung
Bleichmittel. Den Thermostaten nicht im Geschirrspüler reinigen ! Praktizierter Umweltschutz Der Name Danfoss ist weltweit ein Begriff für aktiven Um welt schutz und energiesparende Produkte. Ihr Heizkörperthermostat RAW wurde unter Anwendung modern s- ter Konstruktions- und Fertigungsmethoden um welt freund lich hergestellt. -
Seite 17: Technische Daten
Fernfühler mit 2 m Kapillarrohr 013G5012 Zubehör Blockierstifte (13×10 Stück) 013G5199 013G5245 Zubehör Diebstahlsicherungen, 20 Stück RAW Thermostate passen auf das RA 2000 Ven til pro gramm. RAW-K Fühlerelemente passen auf Ventilgehäuse mit dem Ge win - de an schluß M30 × 1,5 mm. -
Seite 18: Notizen
Notizen... - Seite 19 Notizen...
- Seite 20 Notizen...
-
Seite 21: Stichwortverzeichnis
Stichwortverzeichnis Seite Seite A Absenken L Lüften Abwesenheit M Montage 4,6,7 B Badezimmer N Nachtabsenkung Bedienkomfort 11,12 Nullstellung 5,6,8 Begrenzung 3,12,13,14 R Raumtemperatur/ Be stel lung -regelung Blockieren Reglerskala 3,8,9 D Diele Reinigen Drehrichtung 10,12 S Schlechte E Einbauhinweise Lichtverhältnisse Einstellhandgriff 3,8,10,11 Sehschwächen... - Seite 22 Firmenstempel Ihres Heizungsinstallateurs: VI.53.N4.03 Produced by Danfoss G1 Communication 04.09 FO/Bi.PJ...
