Inhalt:
1. Anwendungen und Funktionen ................................................ 3
2. Installationsanleitung .................................................................... 4
a. Fühlermontage für EFET 130, und 132
3. Technische Daten ............................................................................ 10
4. Garantiebedingungen und Garantiezertifikat ............... 11-12
INSTALLATIONSANLEITUNG AT/DE

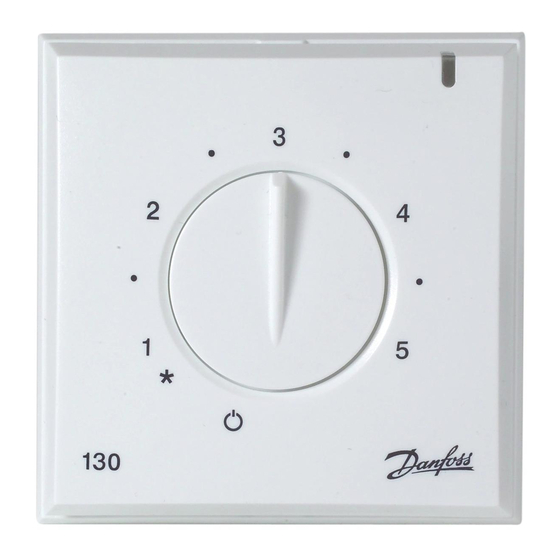

EFET 130, 131, und 132
088L0372 - 01.01 08-2009
Werbung
Verwandte Anleitungen für Danfoss EFET 130
Inhaltszusammenfassung für Danfoss EFET 130
-
Seite 1: Inhaltsverzeichnis
1. Anwendungen und Funktionen ..........3 2. Installationsanleitung ..............4 a. Fühlermontage für EFET 130, und 132 b. Platzierung des EFET 130, 131, und 132 c. Schaltbilder für EFET 130, 131, und 132 d. Fehlerbeseitigung 3. Technische Daten ................10 4. - Seite 2 Die Installation darf nur von einem autorisierten Elektriker vorgenommen werden. Es ist eine Leitungsunterbrechung in die Anschlussleitung einzubauen, damit eine Trennung aller Pole von der Stromversorgung gewährleistet ist.
-
Seite 3: Anwendung Und Funktion
1. Anwendung und Funktion Die elektronischen Thermostate der Serie EFET 130 sind für die Temperaturregelung von Raumheizungen über eine Fußboden- heizung einsetzbar. Der EFET 130 wird mit einem NTC- Leitungs- fühler geliefert, der innerhalb der beheizten Fußbodenfläche zu positionieren ist. -
Seite 4: Installationsanleitung
2. Installationsanleitung 2.a Fühlerinstallation für EFET 130, und 132 Der Fußbodenfühler ist in einem am Ende mit einer CU-Hülse verschlossenen Schutzrohr zu verlegen, damit ein Austauschen möglich bleibt! Der Fühler ist mittig zwischen zwei Heizleitungen zu positionieren. 2.b Platzierung des... - Seite 5 Entriegelungsclip Ausbrechen Min. Max. Temperatur- begrenzer (nur bei EFET 132)
-
Seite 6: Schaltbilder Für Efet 130, 131, Und 132
2.d Schaltbilder für EFET 130, 131, und 132 EFET 130 EFET 131 devireg 130 devireg 131 5 - 45 ˚C 5 - 35 ˚C Max. 16 A Max. 16 A EFET 132 devireg 132 5 - 35 ˚C 20 ˚C Temperaturbegrenzer 50 ˚C... -
Seite 7: Fehlerbeseitigung
2.e Fehlerbeseitigung. Funktionsprüfung: Schaltet der Thermostat nach der Inbetriebnahme die Heizein- richtung nicht ein, prüfen Sie bitte zunächst die vorgeschaltete Sicherung und die Fehlerstrom-Schutzeinrichtung, bevor Sie einen Elektrofachmann rufen. Fehler: Keine Heizleitung (Folgende Punkte sind nur von einem autorisierten Elektriker durchzuführen!) Allgemein: Stellen Sie als zunächst sicher, dass alle Leitungen am Thermo-... - Seite 8 Formel die Leistung in Watt berechnen: = W (bei 230 V~) Externer NTC – Fühler, nur für EFET 130 und EFET 132 Klemmen Sie den externen NTC- Fühler vom Thermostaten ab und messen Sie mit einem Ohmmeter dessen Widerstandswert, dieser sollte innerhalb des in “Technischen Daten”...
-
Seite 9: Fehler: Konstante Heizleistung
Fehler: Konstante Heizleistung Unterbrechung im NTC - Fühler Ist der externe NTC-Fühler unterbrochen, schaltet der Thermo- stat konstant ein (aktivierter Thermostat – rotes Licht). Klemmen Sie den Fühler vom Thermostaten ab und messen Sie mit einem Ohmmeter den Widerstandswert. Liegt dieser nicht innerhalb des in “Technische Daten”... -
Seite 10: Technische Daten
3. Technische Daten: Betriebsspannung: 230 VAC + 10 % / -20 %, 50 Hz Eigenverbrauch: Max. 5 W Schaltleistung: - Ohmsche Last: 250 V ~ 16 A 1 A, bei cos φ 0,3 - Induktive Last: Fühler: NTC 15 kOhm bei 25 °C Fühlerwerte: - 0 °C: 42 kOhm... - Seite 11 Die Danfoss Garantie: Die Verpflichtung von Danfoss besteht darin, Sie haben ein Danfoss Produkt gekauft, von dem Kunden das Produkt unentgeltlich zu dem wir sicher sind, dass es die Behaglichkeit reparieren oder zu ersetzen. und Wirtschaftlichkeit Ihres Hauses erhöhen wird.
-
Seite 12: Garantiezertifikat
Garantiezertifikat Die Danfoss Garantie wird gewährt Name: Addresse: Plz./Ort: Telefon: Bitte beachten! Um die Danfoss Garantie in Anspruch nehmen zu können, muss der folgende Fragebogen genau ausgefüllt werden. Bitte beachten Sie die Bedingungen auf der Rückseite. Elektroinstallateur: Installationsdatum: Thermostattyp: Produktionscode:...
