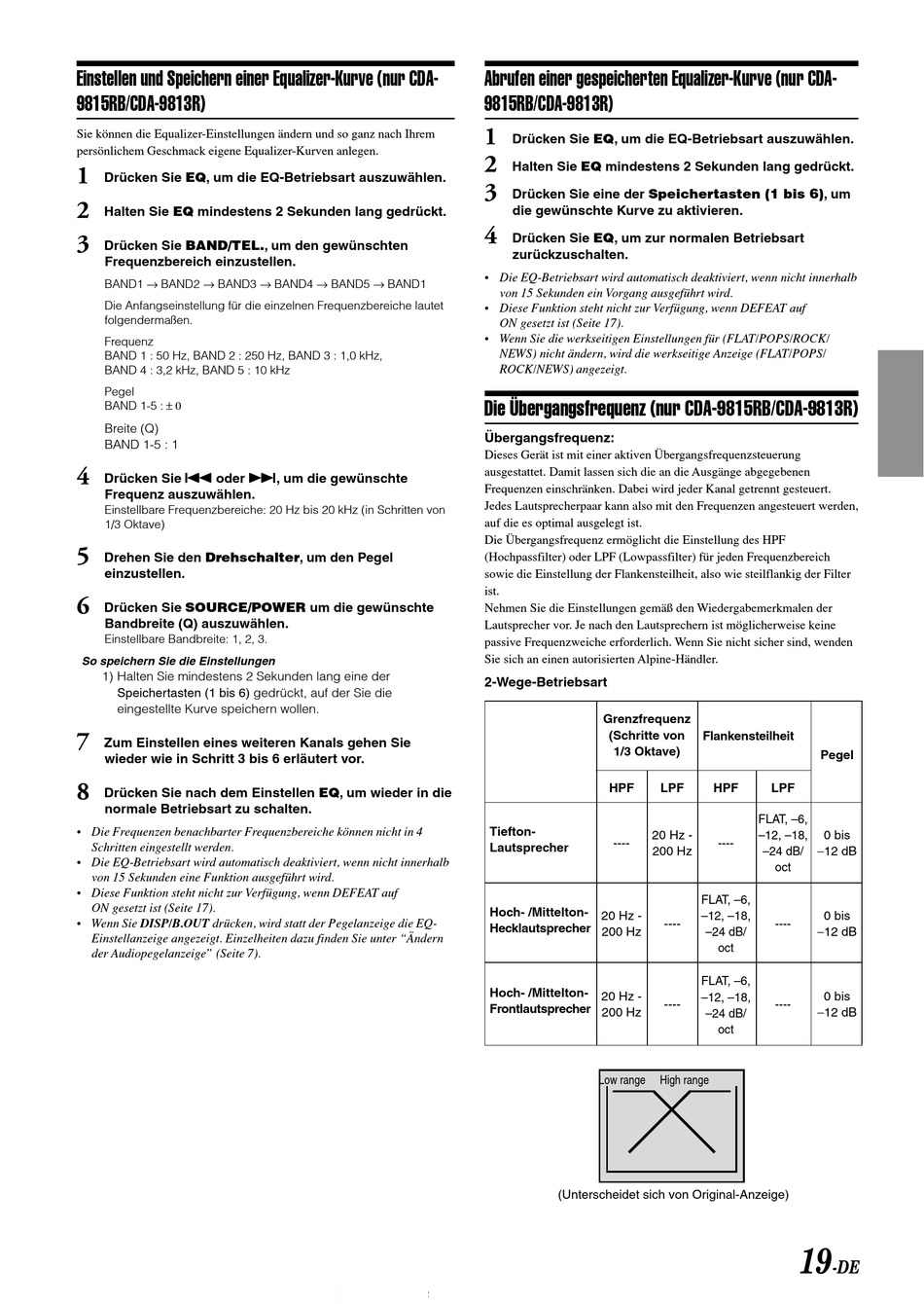

Einstellen und Speichern einer Equalizer-Kurve (nur CDA-
9815RB/CDA-9813R)
Sie können die Equalizer-Einstellungen ändern und so ganz nach Ihrem
persönlichem Geschmack eigene Equalizer-Kurven anlegen.
1
Drücken Sie EQ, um die EQ-Betriebsart auszuwählen.
2
Halten Sie EQ mindestens 2 Sekunden lang gedrückt.
3
Drücken Sie BAND/TEL., um den gewünschten
Frequenzbereich einzustellen.
BAND1 → BAND2 → BAND3 → BAND4 → BAND5 → BAND1
Die Anfangseinstellung für die einzelnen Frequenzbereiche lautet
folgendermaßen.
Frequenz
BAND 1 : 50 Hz, BAND 2 : 250 Hz, BAND 3 : 1,0 kHz,
BAND 4 : 3,2 kHz, BAND 5 : 10 kHz
Pegel
BAND 1-5 : ± 0
Breite (Q)
BAND 1-5 : 1
4
Drücken Sie g oder f, um die gewünschte
Frequenz auszuwählen.
Einstellbare Frequenzbereiche: 20 Hz bis 20 kHz (in Schritten von
1/3 Oktave)
5
Drehen Sie den Drehschalter, um den Pegel
einzustellen.
6
Drücken Sie SOURCE/POWER um die gewünschte
Bandbreite (Q) auszuwählen.
Einstellbare Bandbreite: 1, 2, 3.
So speichern Sie die Einstellungen
1) Halten Sie mindestens 2 Sekunden lang eine der
Speichertasten (1 bis 6) gedrückt, auf der Sie die
eingestellte Kurve speichern wollen.
7
Zum Einstellen eines weiteren Kanals gehen Sie
wieder wie in Schritt 3 bis 6 erläutert vor.
8
Drücken Sie nach dem Einstellen EQ, um wieder in die
normale Betriebsart zu schalten.
• Die Frequenzen benachbarter Frequenzbereiche können nicht in 4
Schritten eingestellt werden.
• Die EQ-Betriebsart wird automatisch deaktiviert, wenn nicht innerhalb
von 15 Sekunden eine Funktion ausgeführt wird.
• Diese Funktion steht nicht zur Verfügung, wenn DEFEAT auf
ON gesetzt ist (Seite 17).
• Wenn Sie DISP/B.OUT drücken, wird statt der Pegelanzeige die EQ-
Einstellanzeige angezeigt. Einzelheiten dazu finden Sie unter "Ändern
der Audiopegelanzeige" (Seite 7).
Abrufen einer gespeicherten Equalizer-Kurve (nur CDA-
9815RB/CDA-9813R)
1
Drücken Sie EQ, um die EQ-Betriebsart auszuwählen.
2
Halten Sie EQ mindestens 2 Sekunden lang gedrückt.
3
Drücken Sie eine der Speichertasten (1 bis 6), um
die gewünschte Kurve zu aktivieren.
4
Drücken Sie EQ, um zur normalen Betriebsart
zurückzuschalten.
• Die EQ-Betriebsart wird automatisch deaktiviert, wenn nicht innerhalb
von 15 Sekunden ein Vorgang ausgeführt wird.
• Diese Funktion steht nicht zur Verfügung, wenn DEFEAT auf
ON gesetzt ist (Seite 17).
• Wenn Sie die werkseitigen Einstellungen für (FLAT/POPS/ROCK/
NEWS) nicht ändern, wird die werkseitige Anzeige (FLAT/POPS/
ROCK/NEWS) angezeigt.
Die Übergangsfrequenz (nur CDA-9815RB/CDA-9813R)
Übergangsfrequenz:
Dieses Gerät ist mit einer aktiven Übergangsfrequenzsteuerung
ausgestattet. Damit lassen sich die an die Ausgänge abgegebenen
Frequenzen einschränken. Dabei wird jeder Kanal getrennt gesteuert.
Jedes Lautsprecherpaar kann also mit den Frequenzen angesteuert werden,
auf die es optimal ausgelegt ist.
Die Übergangsfrequenz ermöglicht die Einstellung des HPF
(Hochpassfilter) oder LPF (Lowpassfilter) für jeden Frequenzbereich
sowie die Einstellung der Flankensteilheit, also wie steilflankig der Filter
ist.
Nehmen Sie die Einstellungen gemäß den Wiedergabemerkmalen der
Lautsprecher vor. Je nach den Lautsprechern ist möglicherweise keine
passive Frequenzweiche erforderlich. Wenn Sie nicht sicher sind, wenden
Sie sich an einen autorisierten Alpine-Händler.
2-Wege-Betriebsart
Grenzfrequenz
(Schritte von
1/3 Oktave)
HPF
Tiefton-
20 Hz -
----
Lautsprecher
200 Hz
Hoch- /Mittelton-
20 Hz -
Hecklautsprecher
200 Hz
Hoch- /Mittelton-
20 Hz -
Frontlautsprecher
200 Hz
Low range
(Unterscheidet sich von Original-Anzeige)
Flankensteilheit
Pegel
LPF
HPF
LPF
FLAT, –6,
–12, –18,
0 bis
----
−12 dB
–24 dB/
oct
FLAT, –6,
–12, –18,
0 bis
----
----
−12 dB
–24 dB/
oct
FLAT, –6,
0 bis
–12, –18,
----
----
−12 dB
–24 dB/
oct
High range
19
-DE
