ELEKTRISCHE VERBINDUNG ZWISCHEN INNEN- UND AUSSENTEIL
ELEKTROVORSCHRIFTEN
Elektrische Anschlüsse dürfen nur durch einen
qualifizierten Elektriker und unter Einhaltung
der geltenden Elektrovorschriften und der
örtlichen Bestimmungen durchgeführt werden.
Die Klimageräte müssen sorgfältig geerdet
werden.
Das Klimagerät benötigt einen separaten
Netzanschluss, der gemäß Angaben auf dem
Typenschild abgesichert ist.
Die Spannung sollte nicht um mehr als +/-10 %
von der Nennspannung abweichen.
1. Entfernen Sie die Netzzuleitung der WNG
Innenteile.
2. Verwenden Sie für die Verbindung von
Innen- und Außenteil bitte folgende Kabel.
Elektrische Anschlüsse:
Netzzuleitung: min. 3 Leiter x 2,5 mm
Verbindungsleitung
zwischen Innen- und min.
Außenteil:
3. Bereiten Sie die Kabelenden für den
Netzanschluss und die Verbindung von
Außen- und Innenteil wie in Ab. 6a bzw. 6b
vor.
4. Schließen Sie die Adern an die Klemmen der
Innen- und Außenteile wie in Abb. 7 gezeigt
an. Beachten Sie dabei die abweichenden
Anschlüsse für unterschiedliche Innenteile.
5. Befestigen Sie die mehradrigen Leitungen
mit Hilfe der Kabelschellen.

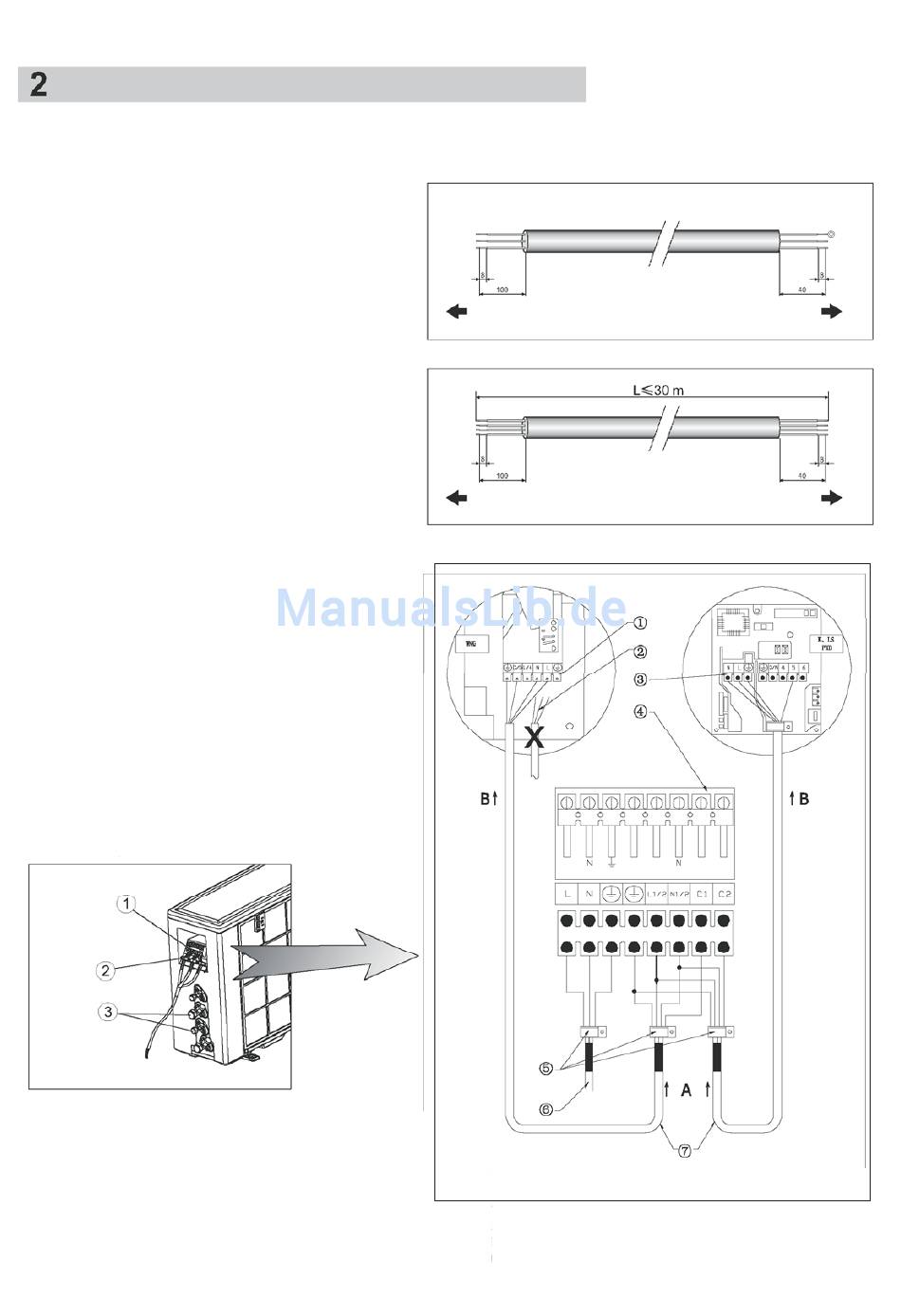

Abb. 5
1. Klemme
2. Kabelschelle
3. Gas- und Flüssigkeitsventile
Abb. 5
ANMERKUNGEN:
Der Farbencode kann vom Installateur
festgelegt werden.
4 Leiter x 1,5 mm
• Netzkabel
A
• Kabelverbindung zwischen Innen- undAußenteil
A
Abb. 7
Abb. 7
1. Klemmleist für WNG Innenteil
3. Klemmleiste Innenteil für K,
LS, PXD
6. Netzzuleitung
A. AUSSEN B. INNEN
Abb. 6a
B
B
Abb. 6b
2. Netzzuleitung innen
4. Klemmleiste Außenteil
5. Kabelschelle
7. Anschlusskabel Außenteil
