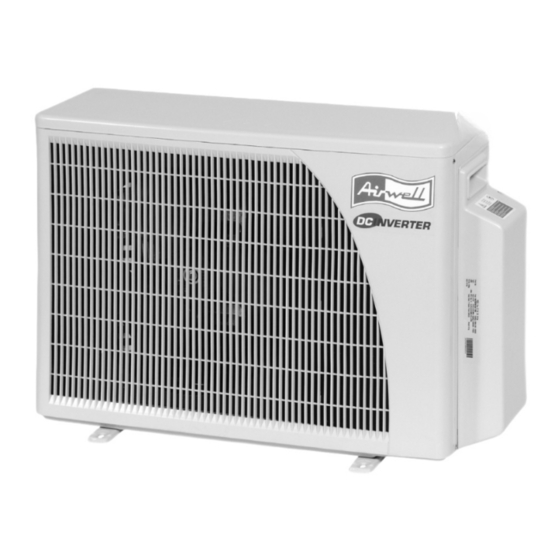

Airwell FLO 9 DC INV Technische Beschreibung

Multi-splitklimageräte duo dc inverter
Vorschau ausblenden Andere Handbücher für FLO 9 DC INV:
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

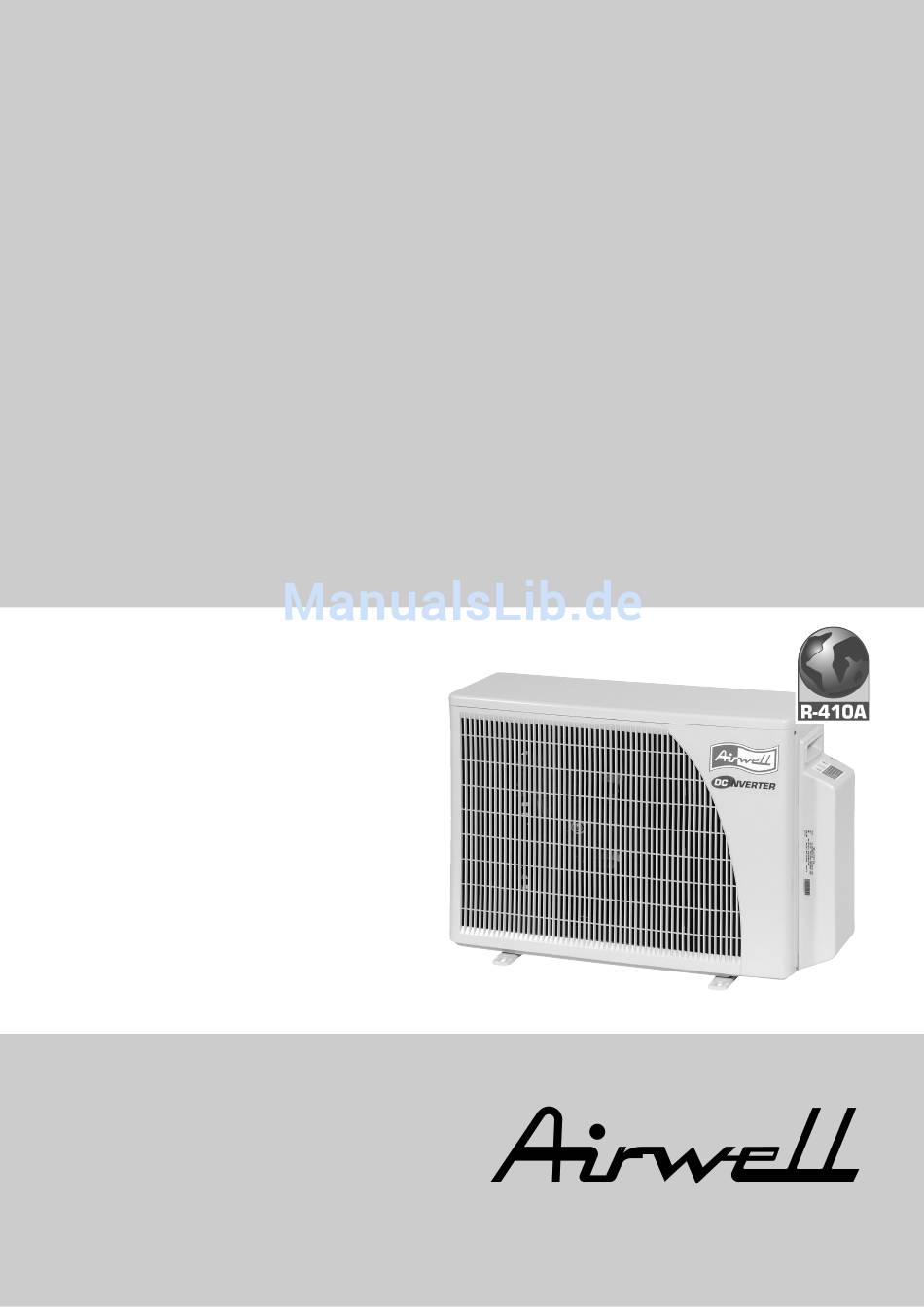

Technische Beschreibung
Multi-Splitklimageräte
Duo DC Inverter
Modell Wärmepumpe
Innenteile:
FLO 9 DC INV
FLO 12 DC INV
SX 9 DC INV
SX 12 DC INV
BS 11 DC INV
K 9 DC INV
K 12 DC INV
Außenteil:
DUO DC INV
1000/0606

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Airwell FLO 9 DC INV

Inhaltszusammenfassung für Airwell FLO 9 DC INV

  • Seite 1 Technische Beschreibung Multi-Splitklimageräte Duo DC Inverter Modell Wärmepumpe Innenteile: FLO 9 DC INV FLO 12 DC INV SX 9 DC INV SX 12 DC INV BS 11 DC INV K 9 DC INV K 12 DC INV Außenteil: DUO DC INV...
  • Seite 2 VERZEICHNIS DER GÜLTIGEN SEITEN VERZEICHNIS DER GÜLTIGEN SEITEN Anmerkung: Veränderte Seiten sind in der Fußzeile mit dem Hinweis "Revision#" vermerkt (wenn kein Hinweis vorhanden, wurde die entsprechende Seite nicht geändert). Alle Seiten in der folgenden Liste stehen für gültige / nicht gültige Seiten, sortiert nach Kapiteln. Erstellungsdaten für Originalseiten und Änderungen: Original ..

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Inhaltsverzeichnis EINLEITUNG……………………………………………………………………………... 1-1 PRODUKTDATEN………………………………………………………………………. AUSLEGUNG………………………………………………………….…...... ABMESSUNGEN……………………………………………………………....LEISTUNGSDATEN…………………………..…………………..………....5-1 BETRIEBSDRÜCKE…..………………………………………………………………… 6-1 ELEKTRODATEN……………………………………………………………………….. SCHALTPLÄNE…………………………………………………………………………. Technisches Handbuch- DUO DC INV...

  • Seite 4: Einleitung

    EINLEITUNG 1. EINLEITUNG Allgemein Bei dem neuen DUO DC INV handelt es sich um ein leistungsstarkes Inverter-Außenteil. Da es als Lego-Konzept aufgebaut ist, kann es mit verschiedenen Innenteilen kombiniert werden, z. B.: Wandgeräte, Kassetten, Truhengeräte mit einem Leistungsbereich von 2,5 – 3,5 kW pro Inneneinteil.

  • Seite 5: Zuordnungstabelle

    EINLEITUNG Zuordnungstabelle R410A INNENTEIL AUSSENTEIL KÄLTE- FLO 9 FLO 12 K 12 SX 9 SX 12 BS 11 MODELL MITTEL DC INV DC INV DC INV DC INV DC INV DC INV DC INV ü R410A ü ü DUO DC ü...

  • Seite 6: Produktdaten

    PRODUKTDATENBLATT PRODUKTDATENBLATT Technische Daten Außenteil DUO DC INV Baureihe DUO- DC INV R410A Funktion Kühlung Heizung Leistung kcal/h 4300(1030~5570) 5330(820~6670) 17050(4090~22100) 21140(3240~26430) Btu/h 5000(1200~6480) 6200(950~7750) Gesamtleistungsaufnahme 1470(420~2160) 1670(375~2050) EER (Kühlung) oder COP (Heizung) 3,71 Betriebsstrom Anlaufstrom 10,5 Einschaltstrom Betriebsspannung V/Ph/H 230V/ 1PH / 50Hz Einspritzung Elektronisches Expansionsventil...
  • Seite 7 PRODUKTDATENBALTT Daten Innenteile 2.2.1 Technische Daten FLO 9 DC INV Innenteil Modell / Baureihe WNG 9 DC INV / Wandgerät Verbindungsleitungen BÖRDELVERSCHRAUBUNG Leistung Ventilatormotor V/Ph/H Betriebsspannung 220-240 / 1/50 Art & Anzahl der Ventilatoren Querstromventilator * 1 Luftmenge H/M/N m³/h...
  • Seite 8 PRODUKTDATENBLATT 2.2.3 Technische Daten K 9 DC INV Baureihe Innenteil / Typ K 9 DC INV / Kassette Verbindungsleitungen BÖRDELVERSCHRAUBUNG Leistung Ventilatormotor Betriebsspannung V/Ph/H 220-240 / 1/50 Art & Anzahl der Ventilatoren Zentrifugal *1 Luftmenge H/M/N m³/h 530/600 500/530 435/450 Kühlung / Heizung Schallleistungspegel N - H...
  • Seite 9 PRODUKTDATENBLATT 2.2.5 Technische Daten SX 9 DC INV Baureihe Innenteil / Typ SX 9 DC INV Truhengerät Verbindungsleitungen BÖRDELVERSCHRAUBUNG V/Ph/H Betriebsspannung 220-240 / 1/50 Art & Anzahl der Ventilatoren Zentrifugal *2 Luftmenge H/M/N m³/h Kühlung / Heizung Schallleistungspegel N - H dB (A) 47-50 Kühlung / Heizung...
  • Seite 10 PRODUKTDATENBALTT 2.2.7 Technische Daten BS 11 DC INV Baureihe Innenteil / Typ BS 11 DCI / Kanalgerät Verbindungsleitungen BÖRDELVERSCHRAUBUNG Betriebsspannung V/Ph/Hz 220-240 / 1/50 Art & Anzahl der Ventilatoren Zentrifugal *2 Luftmenge H/M/N m³/h Kühlung / Heizung Schallleistungspegel N - H dB (A) 52-59 Kühlung / Heizung...

  • Seite 11: Technische Daten Für Kombinationen Mit Außenteil Duo Dc Inv (Basierend Auf Flo)

    PRODUKTDATENBLATT 2.3.Technische Daten für Kombinationen mit Außenteil DUO DC INV (basierend auf FLO) Kühlung Heizung Leistung Kombinationen Gesamtlei Leistungs Gesamtlei Raum A Raum B Raum A Raum B saufnah Innenteile stung aufnahme stung 2500 680 (420 - 3400 (950 1135 (375 2500 (1220 - 3400...

  • Seite 12: Auslegung

    AUSLEGUNG AUSLEGUNG Standardauslegung gemäß ISO 5151 und ISO 13253 (Geräte für Kanalanschluss) und EN 14511. Kühlung: Innen: 27°C 19°C Feuchtkugel Außen: 35 °C Heizung: Innen: 20°C Außen: 7°C 6°C Feuchtkugel Einsatzgrenzen Innen Außen 32 °C 23 °C max. 46°C Feuchtkugel Kühlung 21 °C 15 °C min.

  • Seite 13: Abmessungen

    ABMESSUNGEN ABMESSUNGEN Innenteil: FLO 9/12 DC INV SCHABLONE FÜR DECKE WANDBEFESTIGUNG DES INNENTEILS UMRISS INNENTEIL UMRISS MONTAGEPLATTE WANDBOHRUNG (FÜR LEITUNGSANSCHLUSS HINTEN) WANDBOHRUNG (FÜR LEITUNGS-ANSCHLUSS HINTEN LINKS) LUFTEINTRITT LUFTEINTRITT LUFTAUSTRITT Innenteil: K 9/12 DC INV KASSETTENABMESSUNGEN Abgehängte Decke T-Profil (abgehängte Decke) Verdampfer Ventilator Gitter...
  • Seite 14 ABMESSUNGEN Innenteil: SX 9/12 DC INV SX 18 DC INV SX 9/12 DC INV Innenteil: BS 11 DC INV Zuluft Schaltkasten Technisches Handbuch-DUO DC INV...

  • Seite 15: Außenteil: Duo Dc Inv

    ABMESSUNGEN Außenteil: DUO DC INV LUFTEINTRITT LUFTAUSTRITT Technisches Handbuch - DUO DC INV...

  • Seite 16: Leistungsdaten

    LEISTUNGSDATEN LEISTUNGDATEN FLO 9 DC INV 5.1.1 Kühlleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [0C] AUSSENTEMPERATUR DATEN 22/15 24/17 27/19 29/21 32/23 DB [°C] 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 2.42...
  • Seite 17 LEISTUNGSDATEN 5.1.3 Heizleistung (kW) - 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB [ AUSSENTEMPERATUR DATEN DB/WB [ 1.97 1.84 1.70 -15/-16 0.50 0.55 0.60 2.20 2.06 1.92 -10/-12 0.60 0.65 0.71 2.36 2.23 2.09 -7/-8 0.68 0.73 0.78 2.45 2.31 2.17 -1/-2 0.72 0.77 0.82...
  • Seite 18 LEISTUNGSDATEN 5.2 FLO 12 DC INV 5.2.1 Kühlleistung (kW) - 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ AUSSENTEMPERATUR DATEN 22/15 24/17 27/19 29/21 32/23 DB [°C] 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 2.90 3.09...
  • Seite 19 LEISTUNGSDATEN 5.2.3 Heizleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB [ AUSSENTEMPERATUR DATEN DB/WB [ 2.20 2.04 1.89 -15/-16 0.59 0.65 0.71 2.44 2.29 2.14 -10/-12 0.71 0.77 0.83 2.63 2.48 2.32 -7/-8 0.80 0.86 0.92 2.72 2.57 2.42 -1/-2 0.85 0.91 0.97 2.79...
  • Seite 20 LEISTUNGSDATEN K 9 DC INV 5.3.1 Kühlleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ AUSSENTEMPERATUR DATEN 22/15 24/17 27/19 29/21 32/23 [°C] 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 2.46 2.63 2.79...
  • Seite 21 LEISTUNGSDATEN 5.3.3 Heizleistung (kW) - 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB [ AUSSENTEMPERATUR DATEN DB/WB [ 1.99 1.85 1.71 -15/-16 0.52 0.57 0.62 2.22 2.08 1.94 -10/-12 0.62 0.67 0.73 2.39 2.25 2.11 -7/-8 0.70 0.75 0.81 2.47 2.33 2.19 -1/-2 0.74 0.79 0.85...
  • Seite 22 LEISTUNGSDATEN K 12 DC INV 5.4.1. Kühlleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ AUSSENTEMPERATUR DB [°C] DATEN 22/15 24/17 27/19 29/21 32/23 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 3.07 3.27 3.48...
  • Seite 23 LEISTUNGSDATEN 5.4.3 Heizleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ AUSSENTEMPERATUR DATEN DB/WB [ 2.13 1.98 1.83 -15/-16 0.59 0.64 0.70 2.37 2.22 2.08 -10/-12 0.71 0.76 0.82 2.55 2.41 2.26 -7/-8 0.80 0.85 0.91 2.64 2.50 2.35 -1/-2 0.84 0.90 0.96 2.71...
  • Seite 24 LEISTUNGSDATEN SX 9 DC INV 5.5.1 Kühlleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ AUSSENTEMPERATUR DATEN 22/15 24/17 27/19 29/21 32/23 DB [°C] 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 2.42 2.57 2.73...
  • Seite 25 LEISTUNGSDATEN 5.5.3 Heizleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB [ AUSSENTEMPERATUR DATEN DB/WB [ 1.87 1.74 1.61 -15/-16 0.54 0.60 0.65 2.08 1.95 1.82 -10/-12 0.65 0.71 0.76 2.24 2.11 1.98 -7/-8 0.73 0.79 0.84 2.32 2.19 2.06 -1/-2 0.78 0.83 0.89 2.37...
  • Seite 26 LEISTUNGSDATEN SX 12 DC INV 5.6.1 Kühlleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ AUSSENTEMPERATUR DATE 22/15 24/17 27/19 29/21 32/23 DB [°C] 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 2.96 3.15 3.34...
  • Seite 27 LEISTUNGSDATEN 5.6.3 Heizleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB [ ° AUSSENTEMPERATUR DATEN DB/WB [ ° 2.11 1.96 1.81 -15/-16 0.64 0.70 0.77 2.35 2.20 2.05 -10/-12 0.77 0.83 0.90 2.52 2.38 2.23 -7/-8 0.87 0.93 1.00 2.61 2.47 2.32 -1/-2 0.92 0.98...
  • Seite 28 LEISTUNGSDATEN BS 11 DC INV 5.7.1 Kühlleistung (kW) 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB/WB [ ° AUSSENTEMPERATUR DATEN 22/15 24/17 27/19 29/21 32/23 DB [°C] 80 -110 % des Nennwertes -10 – +20 80 -105 % des Nennwertes (geschützter Bereich) 25 -50 % des Nennwertes 2.96 3.15 3.34...
  • Seite 29 LEISTUNGSDATEN 5.7.3 Heizleistung (kW) - 230[V]: Hohe Luftmenge. RAUMTEMPERATUR DB [ AUSSENTEMPERATUR DATEN DB/WB [ 2.09 1.94 1.80 -15/-16 0.54 0.60 0.65 2.32 2.18 2.03 -10/-12 0.65 0.71 0.76 2.50 2.36 2.21 -7/-8 0.73 0.79 0.84 2.59 2.44 2.30 -1/-2 0.78 0.83 0.89...

  • Seite 30: Leistungskorrekturfaktor Verbindungsleitung (Einwegverbindung)

    LEISTUNGSDATEN Leistungskorrekturfaktor Verbindungsleitung (Einwegverbindung) 5.8.1 FLO 9, FLO 12, K 9, K 12, SX 9, SX 12, BS 11 5.8.2 Kühlung 5.8.3 Heizung Technisches Handbuch- DUO DC INV 5-15...

  • Seite 31: Betriebsdrücke

    BETRIEBSDRÜCKE BETRIEBSDRÜCKE Modell: FLO 9+9 DUO DC INV 6.1.1 Kühlung - Test-Modus 1400 Raumtemperatur 1300 DB/WB 1200 22/15 24/17 1100 27/19 1000 29/21 32/23 4000 3750 3500 22/15 3250 3000 24/17 2750 27/19 2500 29/21 2250 2000 32/23 1750 1500 Technisches Handbuch –...

  • Seite 32: Heizung - Test-Modus

    BETRIEBSDRÜCKE 6.1.2 Heizung - Test-Modus 1000 3250 3000 2750 2500 2250 2000 1750 1500 Technisches Handbuch- DUO DC INV...

  • Seite 33: Elektrodaten

    ELEKTRODATEN 7. ELEKTRODATEN Betriebsspannung 220-240V/1/50Hz Anschluss an Außenteil Maximalstrom 13,7 A Einschaltstrom 35 A Anlaufstrom 10 A Absicherung 16 A Netzzuleitung, min. 3 X 2,5 mm Verbindungsleitung, min. 2 X 4 X 1,5 mm Anmerkung: • Der Einschaltstrom bezeichnet die Stromstärke beim Anliegen der Spannung. (Aufladen der DC-Kondensatoren an der Steuerung des Außenteils).

  • Seite 34: Schaltpläne

    ELEKTRODATEN SCHALTPLÄNE Schaltplan DUO 50 DCI Technisches Handbuch – DUO DC INV...
  • Seite 35 Telefon 0 40 / 8 99 60 70 - 0 • Telefax 0 40 / 8 99 60 70 - 25 hamburg@airwell.de ACE Klimatechnik GmbH Berner Straße 43 + 51 • D-60437 Frankfurt Telefon 0 69 / 5 07 02-0 • Telefax 0 69 / 5 07 02-2 50 e-mail: info@airwell.de • http://www.airwell.de...
