I N S T A L L A T I O N S A N L E I T U N G
F Ü R D C I
1

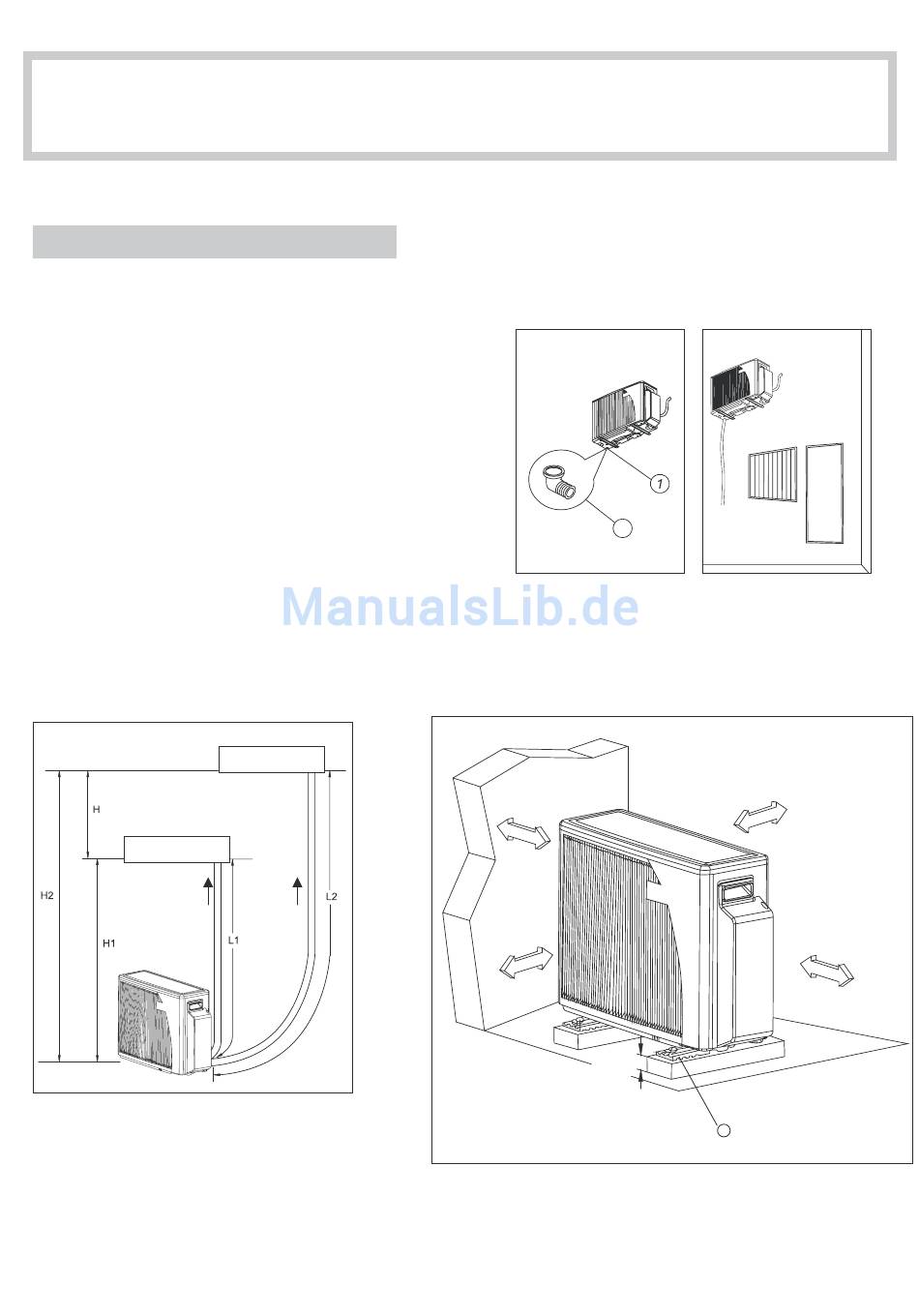

AUFSTELLUNGDES AUSSENTEILS
Beachten Sie bei der Auswahl der Aufstellung folgende
Punkte:
AUSSENTEIL
1. Wählen Sie einen Aufstellungsort, der für
Wartungszwecke leicht zugänglich ist und über eine gute
Luftzirkulation verfügt (s. Abb. 4).
2. Die Montage des Geräts kann an der Wand (mit
Wandkonsole, Zubehör) oder freistehend auf dem Boden
(vorzugsweise etwas erhöht) erfolgen.
3. Wenn das Gerät hängend montiert wird, stellen Sie sicher,
dass die Konsole fest angebracht ist und die Wand solide
genug ist, um Vibrationen abzufangen.
4. Der Aufstellungsort sollte so gewählt werden, dass für die
Nachbarn keine Belästigung durch Lärm oder Zugluft
entsteht.
5. Legen Sie die Montage-Unterlagen unter die Gerätefüße.
6. Die max. Leistungslänge finden Sie in Abb. 3.
7. Wenn das Gerät an der Wand installiert ist, schließen Sie
den Kondensatschlauch und den Kondensatschlauch an wie
in Abb. 1 und 2 gezeigt.
Gerät 1
Anschluss innen
Gerät 1
Abb. 3
ANMERKUNGEN:
L1 + L2 ≤ 30 m und L1, L2 ≤ 25 m
H ≤ 5m
H1, H2 ≤ 10 m
Es ist keine zusätzliche Kältemittelfüllung
erforderlich.
W A N D - S P L I T K L I M A G E R Ä T
Gerät 2
Anschluss
innen Gerät 2
Abb. 1
1 Boden des Außenteils
2. Kondensatabfluss
Fig 1
2
100 mm
mi n
500 mm
mi n
100 mm
mi n
Abb. 4
1. Montage-
Unterlagen (4)
Abb. 2
Kondensatabfluss
Beispiel
Fig 2
100 mm
mi n
400 mm
mi n
Fig 4
