Einrichten Der Durchflussregelung; Starten Der Durchflussregelung - Graco ProMix 2KS Betriebsanleitung

Integrierte Durchflussregelung
Einrichten der
Durchflussregelung
1. Bauen Sie den eigensicheren Durchflussregler (FC)
gemäß den Anleitungen in der Installationsanleitung
des ProMix ein.
2. Vergewissern Sie sich, dass das analoge
Signal 0-10 VDC beträgt bzw. über die
Netzwerkkommunikation ordnungsgemäß
zur Verfügung gestellt wird.
3. Kalibrieren Sie die Volumenzähler des Systems
(siehe Seite 115). So wird sichergestellt, dass die
K-Faktoren auf die verwendeten Materialbereiche
eingestellt werden.
4. Überprüfen Sie, ob die E/A ordnungsgemäß
funktionieren. Wenn Sie Diskrete E/A verwenden,
siehe Erweiterter Einrichtungsbildschirm 6 und
Erweiterter Einrichtungsbildschirm 7, Seite 45.
Wenn Sie die Netzwerkkommunikation verwenden,
vergewissern Sie sich, dass die Befehle gesendet
werden (siehe Statusbildschirm, Seite 27 und
Erweiterter Einrichtungsbildschirm 6 und
Erweiterter Einrichtungsbildschirm 7, Seite 45,
für Eingänge.
HINWEIS: Modbus-Adressen der Durchflussregelung,
siehe Graco Gateway.
5. Siehe Starten der Durchflussregelung.

Starten der Durchflussregelung

1. Stellen Sie die Durchflussregelung im
Konfigurationsbildschirm 5 auf "Ein": Einrichtung".

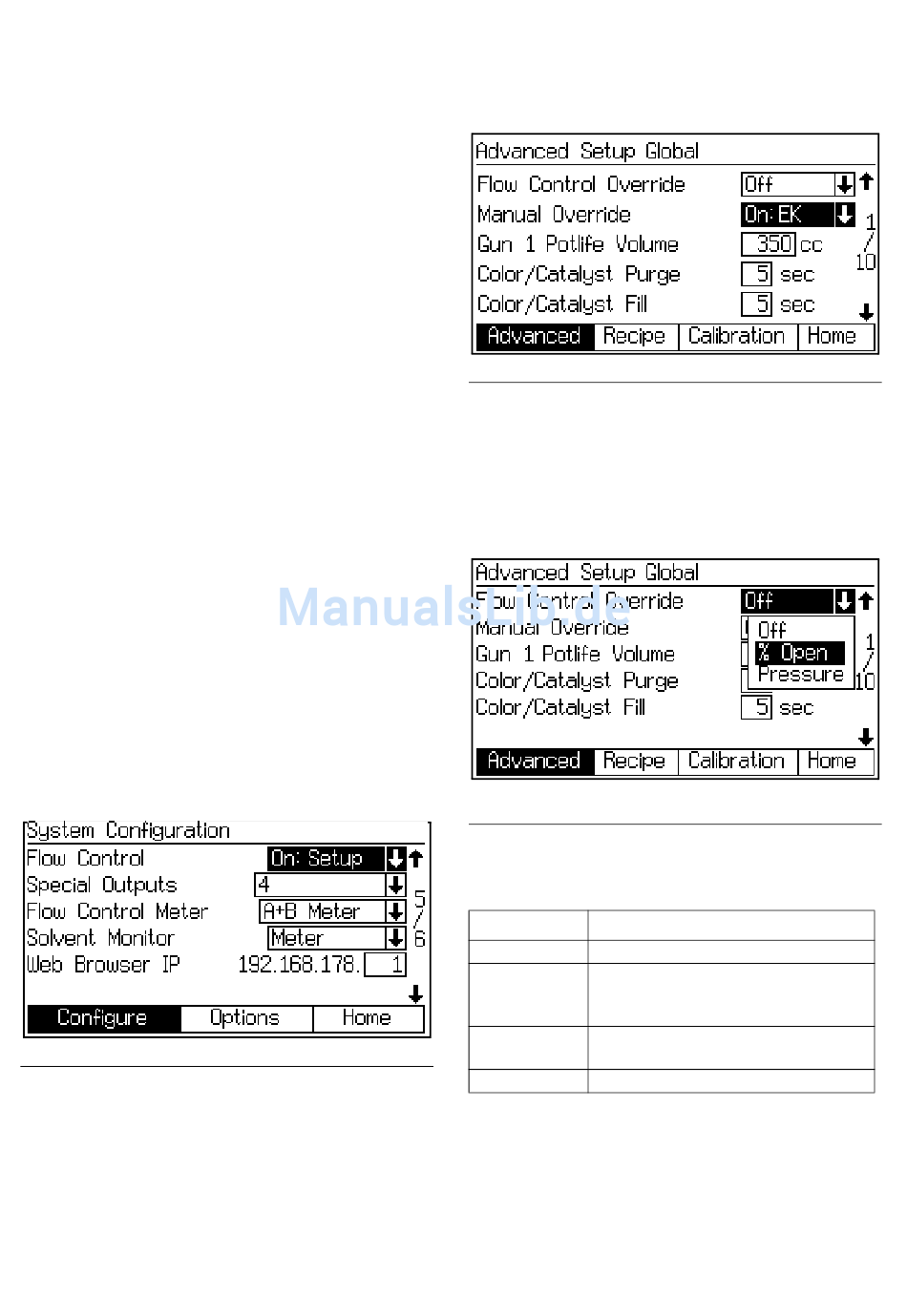

A . 90. Konfigurationsbildschirm 5
BB
2. Aktivieren Sie im Bildschirm Erweiterter
Einrichtungsbildschirm 1 Manuelle Übersteuerung
"Ein: EK". So wird die Steuerquelle für die
Übersteuerung auf EasyKey gesetzt. Das Feld
"Übersteuerung der Durchflussregelung" erscheint.
90
Die andere Möglichkeit, "On: Ext" wird für eine
teilweise STeuerung durch einen SPS-Roboter
verwendet.
A . 91. Erweiterter Einrichtungsbildschirm 1
BB
3. Stellen Sie die Übersteuerung der
Durchflussregelung auf "% geöffnet". Siehe A
und Tabelle 12. Im Bildschirm zur manuellen
Übersteuerung wird das Feld "Soll-Durchflussrate"
als Prozentsatz der Öffnung angegeben
(siehe A . 93).
BB
A . 92. Menü zur Übersteuerung
BB
der Durchflussregelung
Tabelle 12: Auswahloptionen zur
Übersteuerung der Durchflussregelung
Auswahl Beschreibung
Off Normalbetrieb
% geöffnet Der Durchflussregler wird bis auf
einen ausgewählten Prozentsatz
geöffnet.
Druck Der Durchflussregler wird bis auf
einen kalibrierten Druck geöffnet.
ExtSP Externe SPS steuert den Sollwert
HINWEIS: Stellen Sie die Übersteuerung
der Durchflussregelung auf "Druck", um den
Druckdurchflussregelmodus zu verwenden
(siehe Seite 95).
