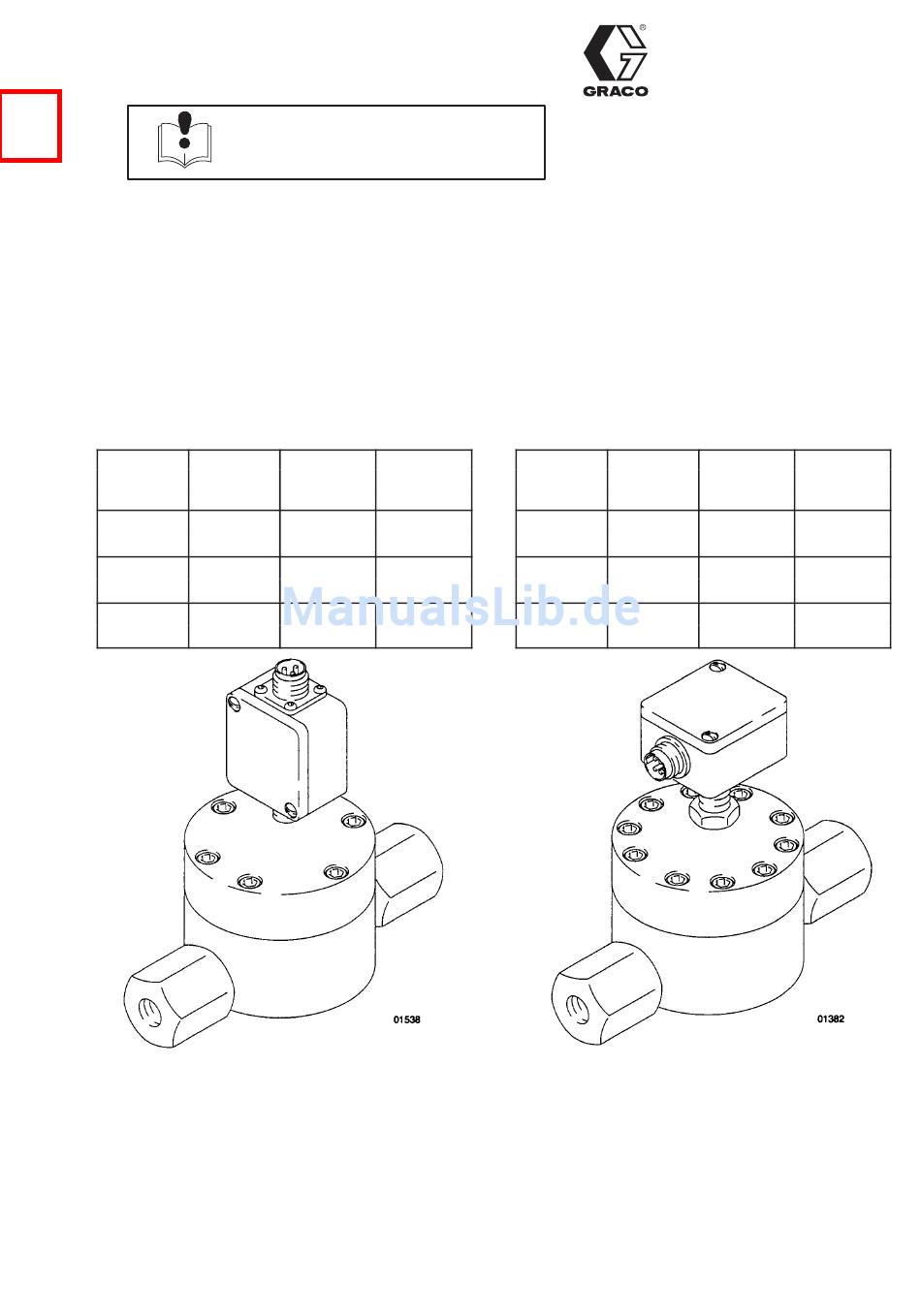

BETRIEBSANLEITUNG
Für spätere informationen aufbewahren
PRECISION PULSE
Volumetrische Messung
mit Volumenzähler
MODELL für Klasse 1, Division 2
Zulässiger Betriebsüberdruck 140 bar
Modell Nr.
Modell–Nr.
Teile Nr.
Teile–Nr.
PPM 3050
235–587
PPM 3100
235–588
PPM 3550
235–592
MOSELSTRASSE 19, D–41464 NEUSS ⋅ TEL.–NR.: 02131/4077–0, FAX 02131/407758
Durchfluss
Durchfluss
Durchfluss
Durchfluss
Menge
g
Bereich
3
3
cm/
/
min
i
3
0,1136 cm/
38 – 1900
pro Zahn
3
0,2294 cm/
75 – 3800
pro Zahn
3
0,5883 cm/
380 – 21000
pro Zahn
MODELL PPM 3550
GRACO GmbH
Copyright 1992 GRACO GmbH
MODELL für Klasse 1, Division 1
Zulässiger Betriebsüberdruck 210 bar
Modell Nr.
Modell–Nr.
Teile Nr.
Teile–Nr.
PPM 3050H 235–593
PPM 3100H 235–594
PPM 3550H 235–589
308–243 G
Ausgabe B
06–94
Durchfluss
Durchfluss
Durchfluss
Durchfluss
Menge
g
Bereich
3
3
cm/
/
min
i
3
0,1136 cm/
38 – 1900
pro Zahn
3
0,2294 cm/
75 – 3800
pro Zahn
3
0,5883 cm/
380 – 21000
pro Zahn
MODELL 3550H
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco PPM 3550
Inhaltszusammenfassung für Graco PPM 3550
- Seite 1 PPM 3550 235–592 0,5883 cm/ 380 – 21000 PPM 3550H 235–589 0,5883 cm/ 380 – 21000 pro Zahn pro Zahn MODELL 3550H MODELL PPM 3550 GRACO GmbH MOSELSTRASSE 19, D–41464 NEUSS ⋅ TEL.–NR.: 02131/4077–0, FAX 02131/407758 Copyright 1992 GRACO GmbH...
-
Seite 2: Sicherheitshinweise
Am Arbeitsplatz ist für eine ausreichende Lüftung zu sor- sanleitungen einschliesslich die der Zubehörteile gen. sorgfältig zu lesen. Änderungen am Gerät dürfen nur Es sollten nur Original GRACO Ersatzteile und Zubehör durch autorisiertes Fachpersonal durchgeführt werden. eingesetzt werden, die für die entsprechenden Betriebsdrücke der Gerätes ausgelegt sind. -
Seite 3: Installation
Installation Installation des Durchflußmessers Hinweis: Das Durchflussvolumen kann nur dort gemessen werden, wo der Durchflussmesser installiert ist. Um Verletzungen bzw. Explosionen zu vermeiden, dürfen nachfolgende Arbeiten nur von einem Siehe Abb. 1 für die Installation des Durchflussmessers, qualifizierten Elektriker durchgeführt werden. der Verbindungen bzw. - Seite 4 Installation Überprüfen der elektrischen Erdung Anschluss Der Volumenzähler ist zum Einsatz mit dem GRACO PPD 200 geeignet. Siehe unter ZUBEHÖR am Ende der Betriebsanleitung. Sicherheitshinweise am Anfang der Betriebsanleitung Siehe Abb. 2: Um den PPD 200 mit den Volumenzählern beachten.
- Seite 5 0,1136 cm/ pro Signal eines Ausgangssignales (K–Faktor) wird rechts angezeigt. PPM 3100 & 3100H 0,2294 cm/ pro Signal PPM 3550 & 3550H 0,5583 cm/ pro Signal Für Volumenzähler der Klasse 1, Division 1 Kabelverbindungen für Volumenzähler Drucker Modell PPM 3050H, 3100 H & 3550H +8 –30 VDC Zuführung (rot)
- Seite 6 Installation Wenn der Volumenzähler Klasse 1, Division 1, im ex–geschütztem Bereich ist Modelle PPM 3050H, 3100H und 3550H Verdrahtung im ex–geschütztem Bereich Das PPD 200, Display 235–613, 235–614 und 235–615 haben ein Koppelrelais bereits installiert. Bei dem Einsatz eines anderen Monitores Sicherheitsbestimmungen beachten.
- Seite 7 überschreiten. Limits liegt, Volumenzähler wie unter WARTUNG beschrieben, reinigen. Besteht das Problem weiterhin, Volumenzählerfunktion Volumenzähler zur Neueinstellung an GRACO senden. Der Zahnradvolumenzähler gibt positive Impulse. Der Zahnradvolumenzähler arbeitet sehr genau, auch bei Problem: Keine Durchflussanzeige niedrigen Durchflussmengen. Das Material, das durch den Wenn kein Durchflussvolumen am Monitor angezeigt wird, Volumenzähler fliesst, bewegt die Zahnräder.
-
Seite 8: Wartung
Wartung Volumenzähler nicht in Lösemittel eintauchen. Zu lange Spülung mit Luft kann zum Überhitzen der Lösemittel kann die elektrischen Komponenten Zahnräder und der Welle führen. zerstören. Wenn die Zahnräder oder die Welle Anzeichen von Hinweis: Die Aussenseite des Volumenzählers mit einem Überhitzung zeigen (blaue Farbe, Abnutzung) weichen in Lösemittel getränktem Lappen reinigen. - Seite 9 (5) merken, bevor diese aus dem unteren Gehäuse (3) genommen werden. Zahnräder (4) und Wellen (5) überprüfen. Teile mit Lösemittel reinigen. Nur Original–GRACO–Ersatzteile einsetzen. Hinweis: O–Ring (8) ersetzen, wenn Volumenzähler auseinandergebaut wird. Hinweis: Reinigungs– bzw. Servicearbeiten am Zahnräder in unteres Gehäuse, wie zuvor gemerkt Volumenzähler nur auf sauberer Werkbank durchführen.
- Seite 10 Wartung Modell PPM 3050 Modelle PPM 3050H, 3100H und 3550H Sensor und Bolzen Abb. 4 10 308–243...
-
Seite 11: Teileliste Und Teilezeichnung
Teileliste und Teilezeichnung Nur Original–GRACO–Ersatzteile benutzen MODELL PPM 3050 Teile–Nr Bezeichnung Menge Teile–Nr Bezeichnung Menge 110–571 Elektronischer 110–579 Stift (nicht gezeigt) Sensor 110–588 O–Ring, PTFE Oberes Gehäuse, 110–580 Schraube kein Ersatzteil 188–323 Adapter, 1/4” BSP(A) x1/4” NPT(I) Unteres Gehäuse, 103–338 O–Ring, Viton... - Seite 12 Teileliste und Teilezeichnung Nur Original–GRACO–Ersatzteile benutzen. MODELL PPM 3100 Teile–Nr Bezeichnung Menge Teile–Nr Bezeichnung Menge 110–571 Elektronischer Sensor 110–588 O–Ring, PTFE Oberes Gehäuse, 110–580 Schraube kein Ersatzteil 188–323 Adapter, 1/4” BSP(A) x1/4” NPT(I) Unteres Gehäuse, 103–338 O–Ring, Viton kein Ersatzteil 185–886...
- Seite 13 Teileliste und Teilezeichnung Nur Original–GRACO–Ersatzteile benutzen. MODELL PPM 3550 Teile–Nr Bezeichnung Menge Teile–Nr Bezeichnung Menge 110–571 Elektronischer Sensor 110–588 O–Ring, PTFE Oberes Gehäuse, 110–580 Schraube kein Ersatzteil 188–323 Adapter, 1/4” BSP(A) x1/4” NPT(I) Unteres Gehäuse, 103–338 O–Ring, Viton kein Ersatzteil 185–886...
- Seite 14 Teileliste und Teilezeichnung Nur Original–GRACO–Ersatzteile benutzen. MODELL PPM 3950H Teile–Nr Bezeichnung Menge Teile–Nr Bezeichnung Menge 110–581 Elektronischer Sensor 110–588 O–Ring, PTFE Oberes Gehäuse, 110–580 Schraube kein Ersatzteil 110–586 Adapter, M12x1,5(m)x 1/4” NPT(I) Unteres Gehäuse, 110–587 Scheibe kein Ersatzteil 185–885 Abstandshalter, PTFE 110–573...
- Seite 15 Teileliste und Teilezeichnung Nur Original–GRACO–Ersatzteile benutzen. MODELL PPM 3100H Teile–Nr Bezeichnung Menge Teile–Nr Bezeichnung Menge 110–581 Elektronischer Sensor 110–588 O–Ring, PTFE Oberes Gehäuse, 110–580 Schraube kein Ersatzteil 110–586 Adapter, M12x1,5(m)x 1/4” NPT(I) Unteres Gehäuse, 110–587 Scheibe kein Ersatzteil 185–885 Abstandshalter, PTFE 110–574...
- Seite 16 Teileliste und Teilezeichnung Nur Original–GRACO–Ersatzteile benutzen. MODELL PPM 3550H Teile–Nr Bezeichnung Menge Teile–Nr Bezeichnung Menge 110–581 Elektronischer Sensor 110–588 O–Ring, PTFE Oberes Gehäuse, 110–580 Schraube kein Ersatzteil 110–586 Adapter, M12x1,5(m)x 1/4” NPT(I) Unteres Gehäuse, 110–587 Scheibe kein Ersatzteil 185–885 Abstandshalter, PTFE 110–583...
- Seite 17 Zubehör Volumenzähler–Halterung 188–330 Verbindung 111–972 Um den Volumenzähler an der Wand oder dem Tisch zu Zulässiger Betriebsüberdruck 511 bar befestigen. Zur Verbindung zwischen dem Volumenzähleradapter und Mutter 111–969. PTFE–O–Ring zeigt zur Dichtung. 1/4 Materialfilter 223–160 Zulässiger Betriebsüberdruck 350 bar Mit Edelstahl–Behälter und Polyäthylen. Kabeldichtung 110–458 Hinweis: Filter 223–160 hat einen 60 Mesh Filter.
- Seite 18 PPM 3050 107,70 mm 50,80 mm 84,58 mm 149,86 mm PPM 3100 110–74 mm 54,86 mm 84,58 mm 149,86 mm PPM 3550 122,68 mm 66,80 mm 84,58 mm 149,86 mm PPM 3050H 129,54 mm 50,80 mm 84,58 mm 149,86 mm...
-
Seite 19: Technische Daten
/min Materialviskositätsbereich ....15.000 cps Modelle PPM 3550, 3550H ..380 –21000 cm /min (Siehe Druckbereichskurve unten) Volumenzähler–Verbindungsgrössen... -
Seite 20: Sicherheitsgruppen
Spannung :28,4 VDC Sicherheitsgruppen für Klasse 1, Gruppe 1, Minimaler Widerstand :257 Oh A, B, C, D bei 40° C Hinweis: Dieses Relais wird mit GRACO PPD 200 Kanal 2, Arbeitsdaten: Displays 235–613, 235–614 und 235–615 mitgeliefert. Spannung :24 VDC Anschlüsse:...
