Schritt 3: Durchflusseingang
Schritt 1:
Der ProMix
erhält eine
Soll-Durchflussrate
von der SPS/vom
Roboter.

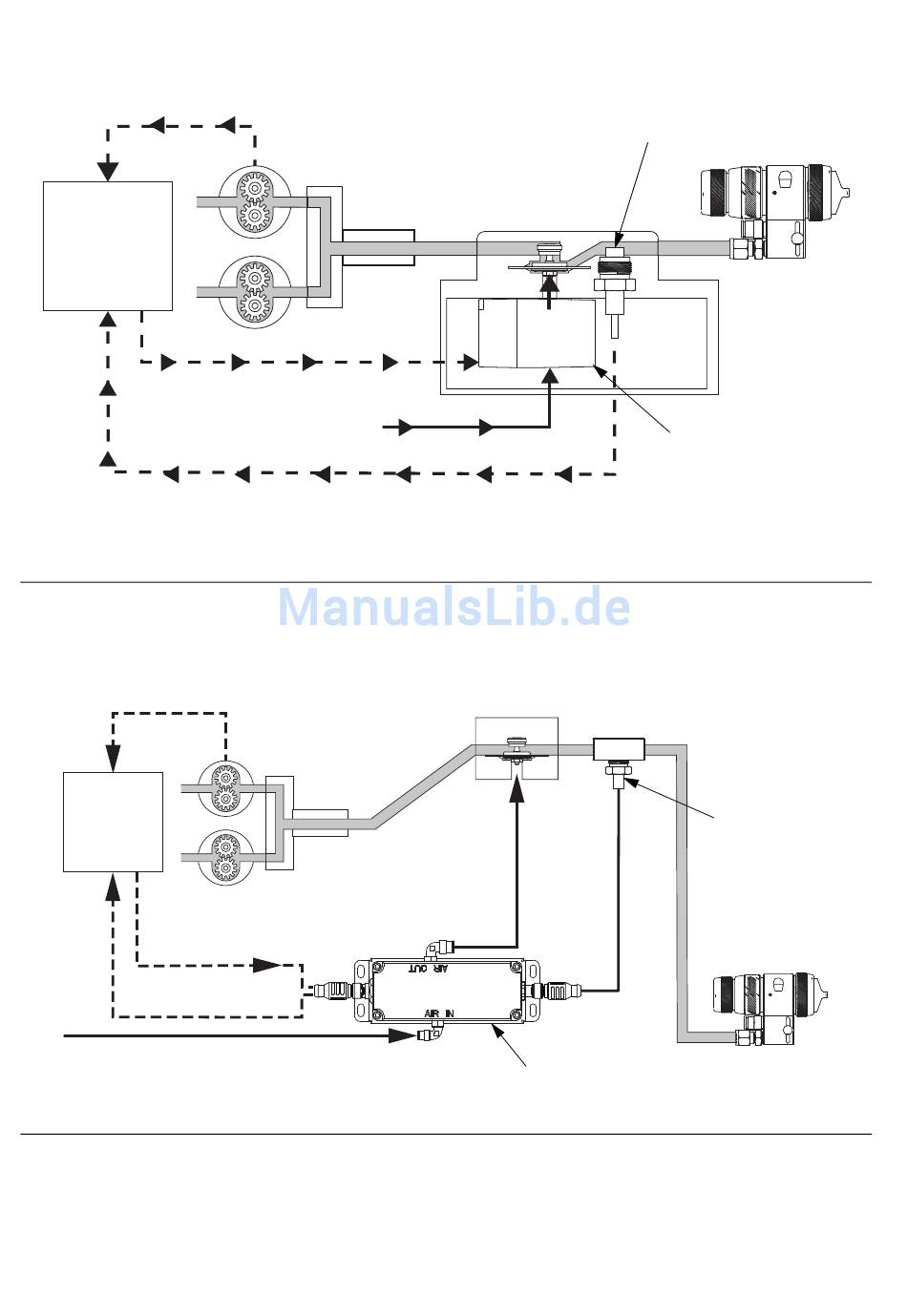

A . 88. ProMix Druck- und Durchflussschleife zur Durchflussregelung Module 249849)
BB
Schritt 3: Durchflusseingang
Schritt 1:
Der ProMix
erhält eine
Soll-Durch-
flussrate
von der
SPS/vom
Roboter.
Analoges Signal an V/P-Ventil
Schritt 2: Druckeingang
Luftanschlussleitung
(Druckluftversorgung)
A . 89. ProMix Druck- und Durchflussschleife zur Durchflussregelung Module 24H9849)
BB
313953K
Analoges Signal an V/P-Ventil
Luftanschlussleitung
(Druckluftversorgung)
Schritt 2: Druckeingang
Luftleitung zum
Remote-Materialregler
V/P-(Spannungs-/Luftdruck)-Ventil
Integrierte Durchflussregelung
Materialdrucksensor
V/P-(Spannungs-/Luftdruck)-
Ventil
TI17118a
Materialdrucksensor
TI18958a
