Hinweis: "1" ist ein Hinweis darauf, dass der Messkreis unterbrochen oder dass der Widerstand ≥200 MΩ ist.
Achten Sie darauf, dass die Messspitzen sauber sind, um eine Verfälschung der Messwerte zu vermeiden.

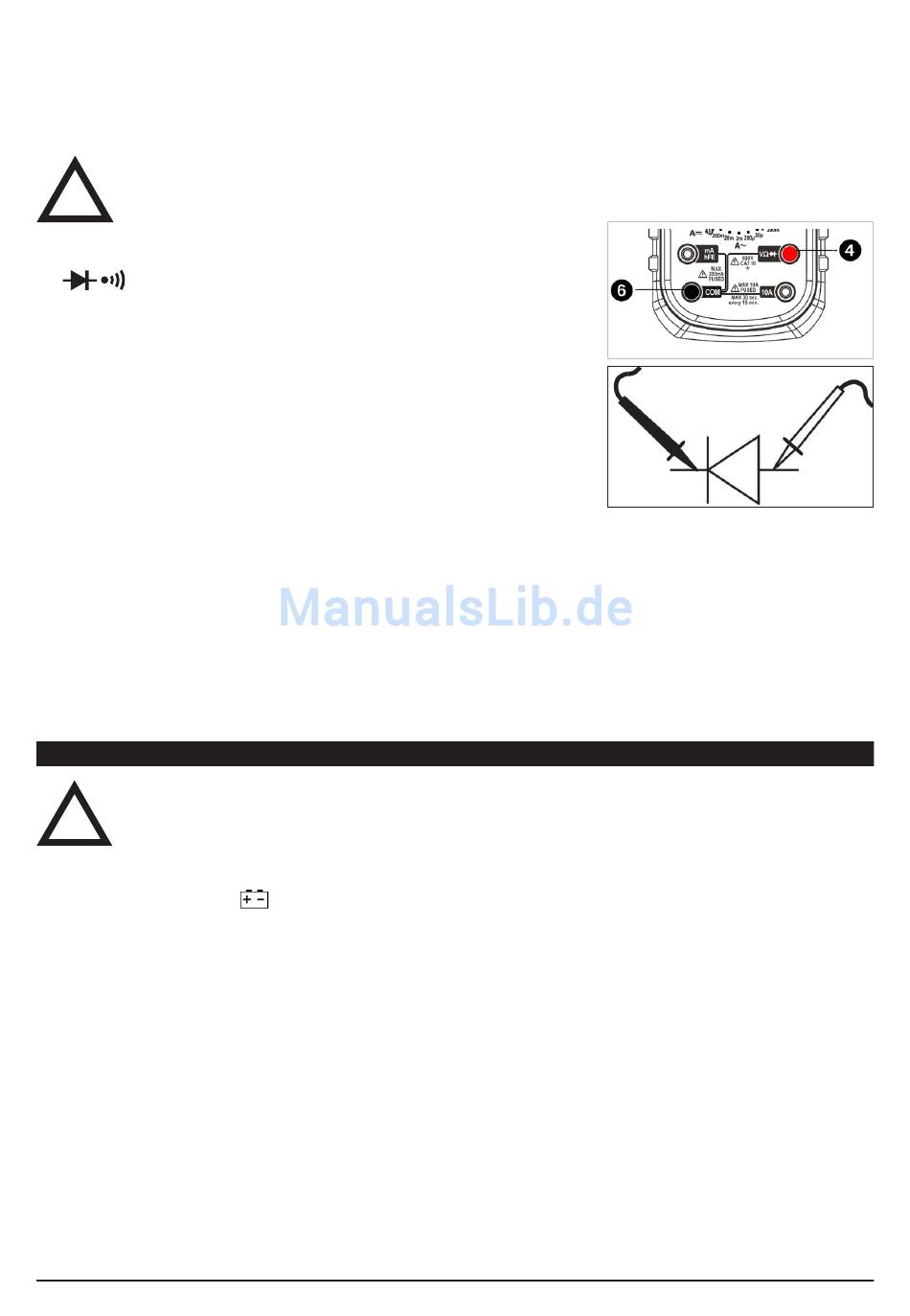

3.8. Diodentest

Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente
!
in der Schaltung entladen sind.
• Um eine Diode zu messen, drehen Sie den Drehwahlschalter
-Bereich C.
• Ziehen Sie die Schutzkappen von den Messleitungen ab und stecken Sie die rote
Messleitung in die Multifunktionsbuchse
die COM-Buchse
❻
• Überprüfen Sie die Messleitungen auf einwandfreien Durchgang, in dem Sie die
Messspitzen aneinander halten. Der angezeigte Wert sollte 0 V sein.
• Verbinden Sie die rote Messleitung mit der Anode und die schwarze Mess-
leitung mit der Kathode der Diode.
• Das Display ❶ zeigt die Durchlassspannung in Volt an. Beim Messen der
Diode in Sperrrichtung, wird im Display ❶ "1" angezeigt.
Hinweis: Der typische Spannungsabfall sollte ca. zwischen 0,6 V und 0,8 V für eine Siliziumdiode bzw. bei ca. 0,3 V für
eine Germaniumdiode liegen.

Automatische Abschaltung

• Das Multimeter schaltet sich nach ca. 20 Min ohne Eingabe automatisch ab, um die Batterie zu schonen.
• Drücken Sie die HOLD Taste

4. Wartung und Reinigung

Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird,
!
sollte nur von Fachkräften vorgenommen werden.

Einlegen/Wechseln der Batterie:

• Wenn im Display
❶
falsche Messergebnisse zu vermeiden.
• Entfernen Sie alle Messkabel vom Multimeter und schalten Sie das Messgerät ab.
• Schrauben Sie die Schraube der Batteriefach-Abdeckung auf der Rückseite des Multimeters auf.
• Tauschen Sie die leere Batterie durch eine neue gleichen Typs (9V-Block) aus.
• Schließen und verschrauben Sie das Batteriefach anschließend wieder vollständig, bevor Sie die Messungen fortsetzen.
Reinigung
• Entfernen Sie alle Messleitungen vom Multimeter und schalten Sie das Messgerät ab.
• Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes, sauberes Tuch.
• Benutzen Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Mittel. Dadurch
könnte das Gehäuse angegriffen oder die Funktion beeinträchtigt werden.
❹
❷
oder drehen Sie den Drehwahlschalter
das -Symbol erscheint, ist die eingelegte Batterie schwach und sollte erneuert werden, um
in den
❸
und die schwarze Messleitung in
, um das Gerät wieder einzuschalten.
❸
