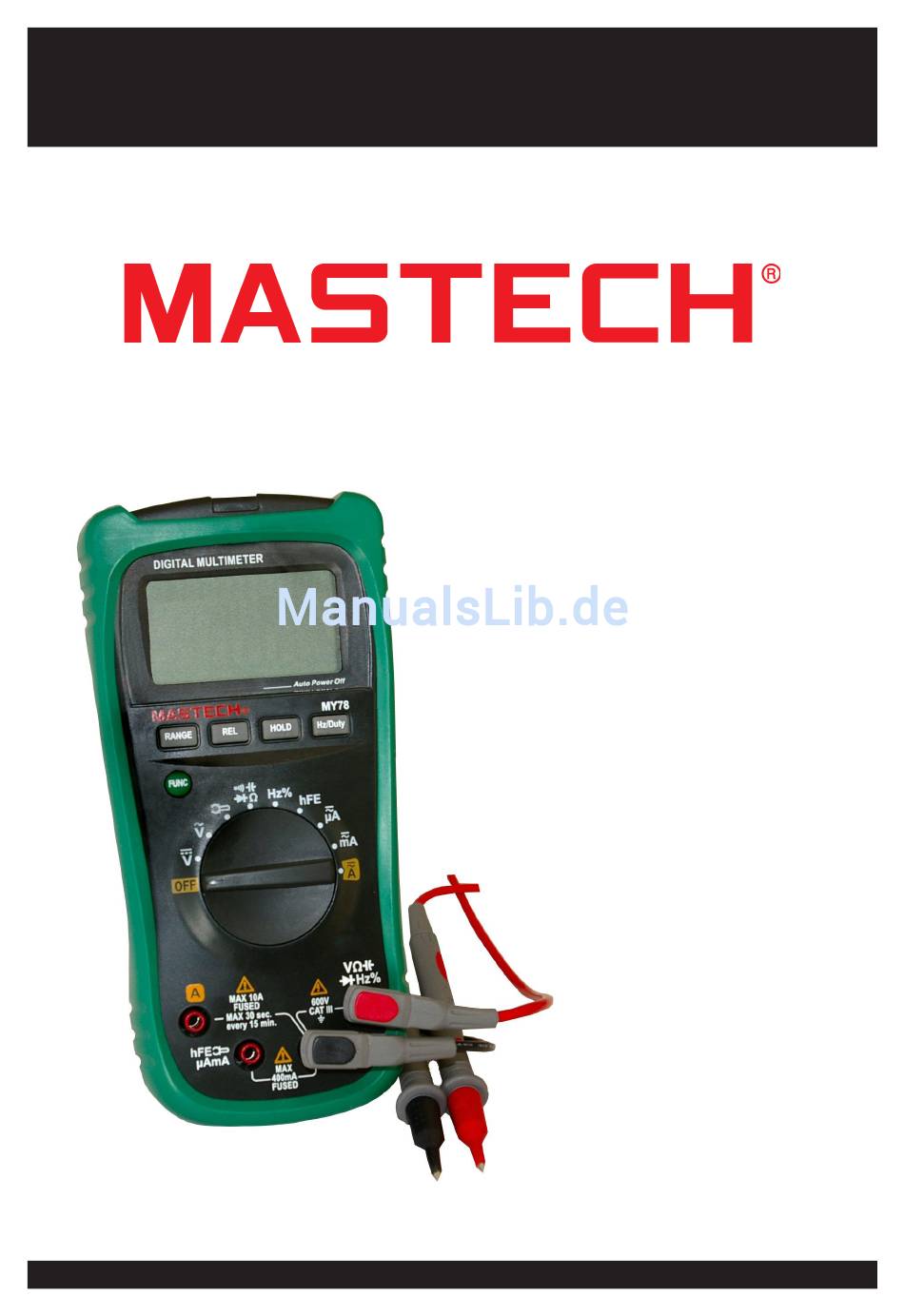

Digital-Multimeter MY78
Best.Nr. 830 686
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
MY78
Betriebsanleitung
User Manual
Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
Stand 22.05.17 mre/tth
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastech MY78
Inhaltszusammenfassung für Mastech MY78
- Seite 1 Digital-Multimeter MY78 Best.Nr. 830 686 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. MY78 Betriebsanleitung User Manual Pollin Electronic GmbH • Max-Pollin-Str.1 • DE-85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise: • Lesen Sie vor Inbetriebnahme die komplette Bedienungsanleitung durch! Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Sicherheitshinweise und Anleitungen zur Inbetriebnahme und Bedienung! • Bewahren Sie diese Bedienungsanleitung zum Nachlesen auf! Wenn Sie das Produkt an Dritte weitergeben, achten Sie darauf, dass Sie diese Bedienungsanleitung mitgeben. -
Seite 3: Zu Ihrer Information
• Berühren Sie während einer Messung nicht die Prüfspitzen. Bleiben Sie mit Ihren Fingern immer hinter dem Fingerschutz. • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Funktionen ändern. • Wenn Widerstand oder Kapazitäten gemessen werden, stellen Sie sicher, dass der Strom im Schaltkreis ausgeschaltet ist. •... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2,3 1. Bestimmungsgemäße Verwendung ..............Seite 4 2. Bedienelemente ..............Seite 5 3. Inbetriebnahme 3.1. Batterie einsetzen ..............Seite 6 3.2. Multimeter einschalten ............. Seite 7 3.3. Spannung messen ..............Seite 7 3.4. Strom messen ..............Seite 7,8 3.5. -
Seite 5: Bedienelemente
2. Bedienelemente ❶ LC-Display: Hier wird die aktuelle Konfiguration, der Batteriestatus und das Messergebnis angezeigt. Hält die Messung mit dem aktuellen Wert bis zur nächsten Betätigung an. ❷ HOLD: ❸ Hz/Duty Startet die Funktioen der Tastgrad-Messung. ❹ Drehwahlschalter: Zum Wechseln zwischen der einzelnen Messfunktionen. ❺... -
Seite 6: Display Einblendungen
Display Einblendungen Wechselspannung/-strom Gleichspannung/-strom Diode Durchgang AUTO Autorange (automatische Bereichswahl) Erscheint bei schwacher Batterie Tastgradmessung HZ, kHz Frequenzmessung mV, V Spannungsmessung μA, mA, A Strommessung nF, μF, mF Kapazitätsmessung Ω, kΩ, MΩ Widerstandsmessung Relativwert Haltefunktion EIN Transistormessung Zangenmessung 3. Inbetriebnahme 3.1. -
Seite 7: Multimeter Einschalten
3.2. Multimeter einschalten Schalten Sie das Multimeter ein, in dem Sie den Drehwahlschalter ❹ zu der gewünschten Messfunktion drehen. Um Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Spannungsmessungen durchzuführen, wenn die Spannung über 600 V (CAT III) . 3.3. -
Seite 8: Hold Funktion
Messungen größer als 5 A dürfen für max. 10 Sekunden und im Intervall von 1 Minute durchge- führt werden, so dass sich die Sicherungen abkühlen können. • Verbinden Sie die Messspitzen in Reihe zum Messkreis. • Die gemessene Stromstärke wird im Display ❶... -
Seite 9: Diodentest
3.7. Diodentest Messen Sie keine unter Spannung stehenden Dioden! Achten Sie darauf, dass alle Bauelemente in der Schaltung entladen sind. • Um eine Diode zu messen, drehen Sie den Drehwahlschalter ❹ in den Ω -Bereich. • Drücken Sie die FUNC-Taste ❾... -
Seite 10: Frequenz/Tastgrad Messen
3.9. Frequenz/Tastgrad messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Frequenz- messungen durchzuführen, wenn die Spannung über 250 V~ liegt. • Um einen Durchgangstest durchzuführen, stellen Sie den Drehwahl- schalter auf Hz%. ❹ • Drücken Sie die Hz/Duty-Taste , um zwischen Frequenz (Hz) und Tast- ❸... -
Seite 11: Automatische Abschaltung
3.12. Transistoren messen Um mögliche Stromschläge zu vermeiden, sollten Sie auf keinen Fall versuchen Messungen zwischen dem hFE und COM Terminal durchzuführen, wenn die Spannung über 250 V~ liegt. Der Transistor sollte nicht in einer Schaltung eingebaut sein. • Stellen Sie den Drehwahlschalter ❹... -
Seite 12: Problembehandlung
5. Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie erneuern Messwert schlecht abzulesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiv Drücken Sie die Funktionstaste HOLD ❷ um die Hold-Funktion zu deaktivieren. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt 6. -
Seite 13: Wechselspannung (Ac)
Wechselspannung (AC) Messbereich Auflösung Genauigkeit 400 mV 0,1 mV ± (3,0 % + 3 Digits) 1 mV 40 V 10 mV ± (0,8 % + 3 Digits) 400 V 100 mV 600 V ± (1,2 % + 3 Digits) • Eingangswiderstand: 10 MΩ... -
Seite 14: Kapazität
Widerstand Messbereich Auflösung Genauigkeit 400 Ω 0,1 Ω 4 kΩ 1 Ω 40 kΩ 10 Ω ± (1,2 % + 2 Digits) 400 kΩ 100 Ω 4 MΩ 1 kΩ 40 MΩ 10 kΩ ± (2,0 % + 5 Digits) •... -
Seite 15: Allgemein
420 g • Betriebstemperatur: 0...40 °C • Lagertemperatur: -10...+60 °C 7. Lieferumfang • Digitalmultimeter MASTECH MY78 • Messleitungen • Multifunktionsadapter • Anleitung 8. Sicherungswechsel Der Sicherungswechsel darf nur von einer Person mit Fachkenntnissen durchgeführt werden. Verwenden nur Ersatzsicherungen mit den vorgeschriebenen Werten. -
Seite 16: Entsorgung
9. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung versehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammel- stellen z.B. Wertstoffhöfen abgegeben werden. Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus verpflichtet.
