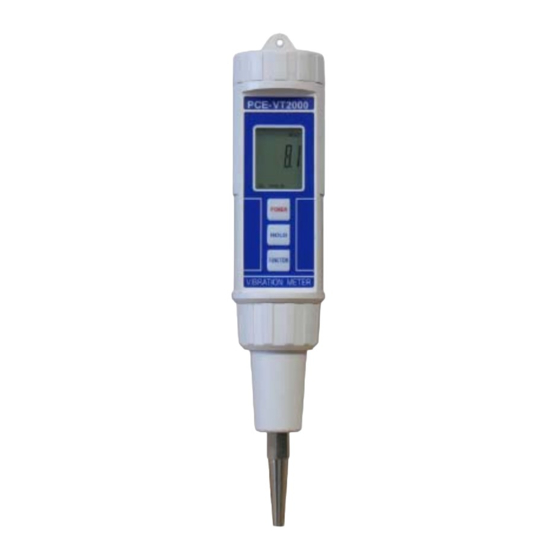

PCE Instruments PCE-VT 2000 Bedienungsanleitung

Schwingungstester
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
_____________________________________________________________________________________________________
www.warensortiment.de
www.warensortiment.de

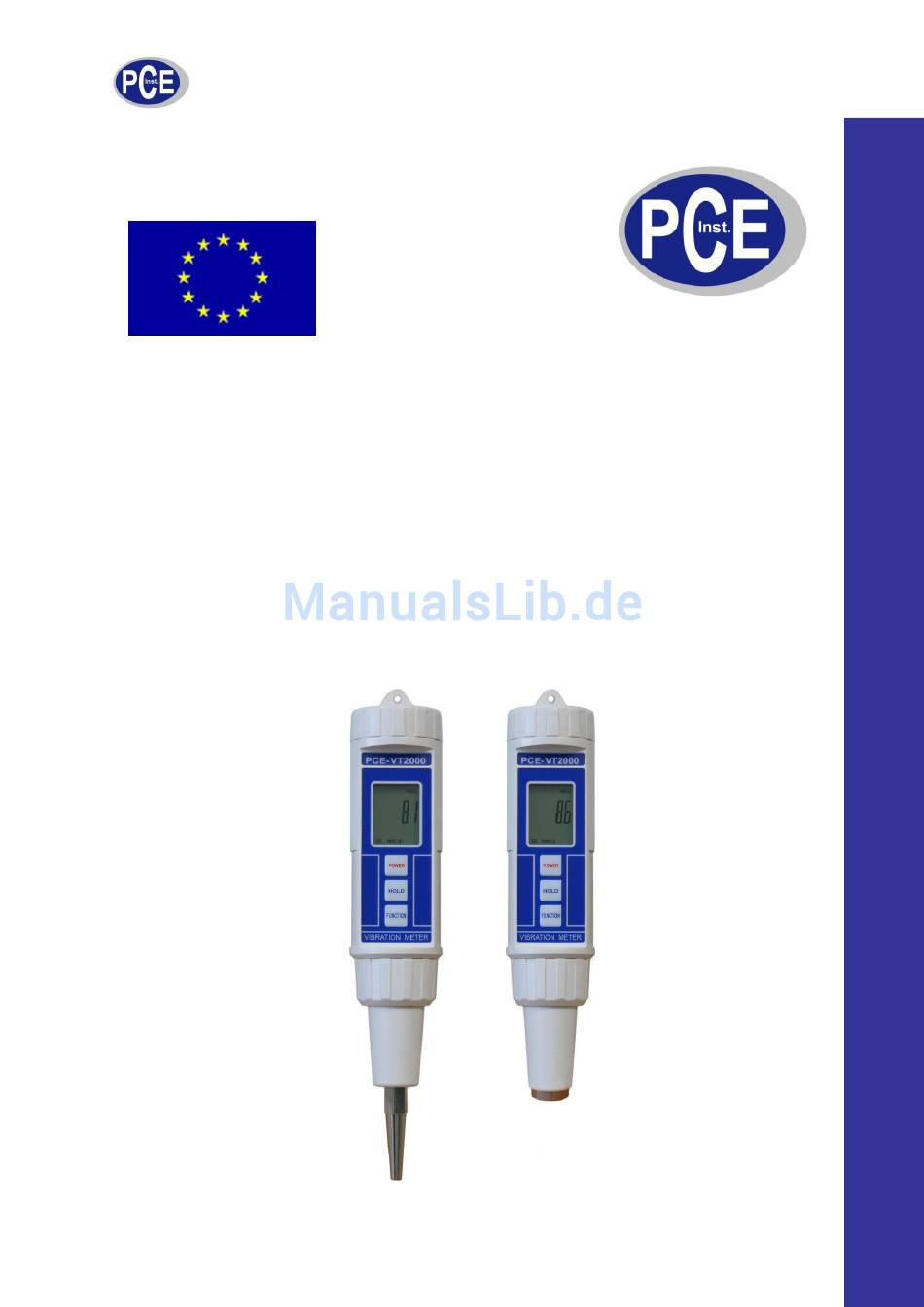

BETRIEBSANLEITUNG
Bedienungsanleitung
Schwingungstester
PCE-VT 2000
1
PCE Deutschland GmbH
Im Langel 4
Deutschland
D-59872 Meschede
Tel: 029 03 976 99-0
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
Version 1.0
13.09.2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-VT 2000

Inhaltszusammenfassung für PCE Instruments PCE-VT 2000

  • Seite 1 BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de www.warensortiment.de PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Schwingungstester PCE-VT 2000 Version 1.0 13.09.2010...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Inhaltsverzeichnis ............................2 Eigenschaften ............................3 Spezifikationen ............................. 3 2.1. Allgemeine Spezifikationen ......................3 2.2. elektrische Spezifikationen ......................4 Die Messung ............................5 3.1. Messung mit Nagelfühler ......................5 3.2. Messung mit Magnetfuß ......................6 3.3. Auswahl der Einheiten ........................

  • Seite 3: Eigenschaften

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 1. Eigenschaften  Das Einsatzgebiet des Gerätes ist die Darstellung von Vibrationen an industriellen Maschinen. Die gemessene Vibration ist ein guter Maßstab für den Maschinenzustand. Die Vibration erhöht sich beispielsweise durch eine fehlerhafte Aufstellung der Maschine oder durch das Lösen von Befestigungen.

  • Seite 4: Elektrische Spezifikationen

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 2.2. elektrische Spezifikationen Beschleunigung Einheit m/s² Messbereich 0,5 bis 199,9 m/s² Auflösung 0,1 m/s² Genauigkeit ± (5% +2Digits) vom Messwert Kalibrierpunkt 50 m/s² (160Hz) Einheit @1g = 9,81m/s² Messbereich 0,05 bis 20,39 g Auflösung 0,01 g Genauigkeit ±...

  • Seite 5: Die Messung

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de Einheit inch/s Messbereich 0,02 bis 7,87 inch/s Auflösung 0,01 inch/s Genauigkeit ± (5% + 2Digits) vom Messwert Kalibrierpunkt 50 mm/s (160Hz) 3. Die Messung 3.1. Messung mit Nagelfühler a. Verbinden Sie den Nagelfühler mit dem Vibrationssensor b. Halten Sie das Gerät locker in der Hand. Berühren Sie mir dem Nagelsensor die Fläche, dessen Vibration Sie messen möchten.

  • Seite 6: Messung Mit Magnetfuß

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 3.2. Messung mit Magnetfuß a. Wenn das Testobjekt aus einem metallischem Material besteht, dann empfiehlt es sich, den Magnetfuß zu verwenden. Verbinden Sie den Magnetfuß mit dem Vibrationssensor. b. Heften Sie das Vibrationsmessgerät an das metallische Testobjekt. Das Messgerät sollte senkrecht auf dem Testobjekt sitzen, andernfalls wird das Messergebnis beeinflusst.

  • Seite 7: Die „Hold" Funktion

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de 3.4. Die „HOLD“ Funktion Sie können während einer Messung die „HOLD“ Taste drücken, damit der aktuelle Wert auf dem Display dauerhaft angezeigt wird. Außerdem wird auf dem Display das Symbol „Hold“ dargestellt. Um die Messung fortzuführen, drücken Sie nochmals auf die „Hold“ Taste. Das „Hold“ Symbol verschwindet vom Display.

  • Seite 8: Relative Empfindlichkeit Zur Referenzempfindlichkeit Nach Iso 2954

    BETRIEBSANLEITUNG _____________________________________________________________________________________________________ www.warensortiment.de mittlere Maschinen mit elektromotoren zwischen 15 und 75kW, ohne spezielle Verankerung 0 bis 1,12 mm/s akzeptabel 1,13 bis 2,80 mm/s gerade noch erlaubt 2,81 bis 7,1 mm/s verboten > 7,1 mm/s große Maschinen mit schweren Verankerungen 0 bis 1,80 mm/s akzeptabel 1,81 bis 4,50 mm/s gerade noch erlaubt 4,51 bis 11,2 mm/s...
