USV RMI600/1200
8.1.1.2 Kommunikationsanschluss der USV
Zum Datenaustausch mit der USV steht eine komfortable Kommunikations-
Schnittstelle zur Verfügung.
Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör" aufgeführte
Verbindungskabel.

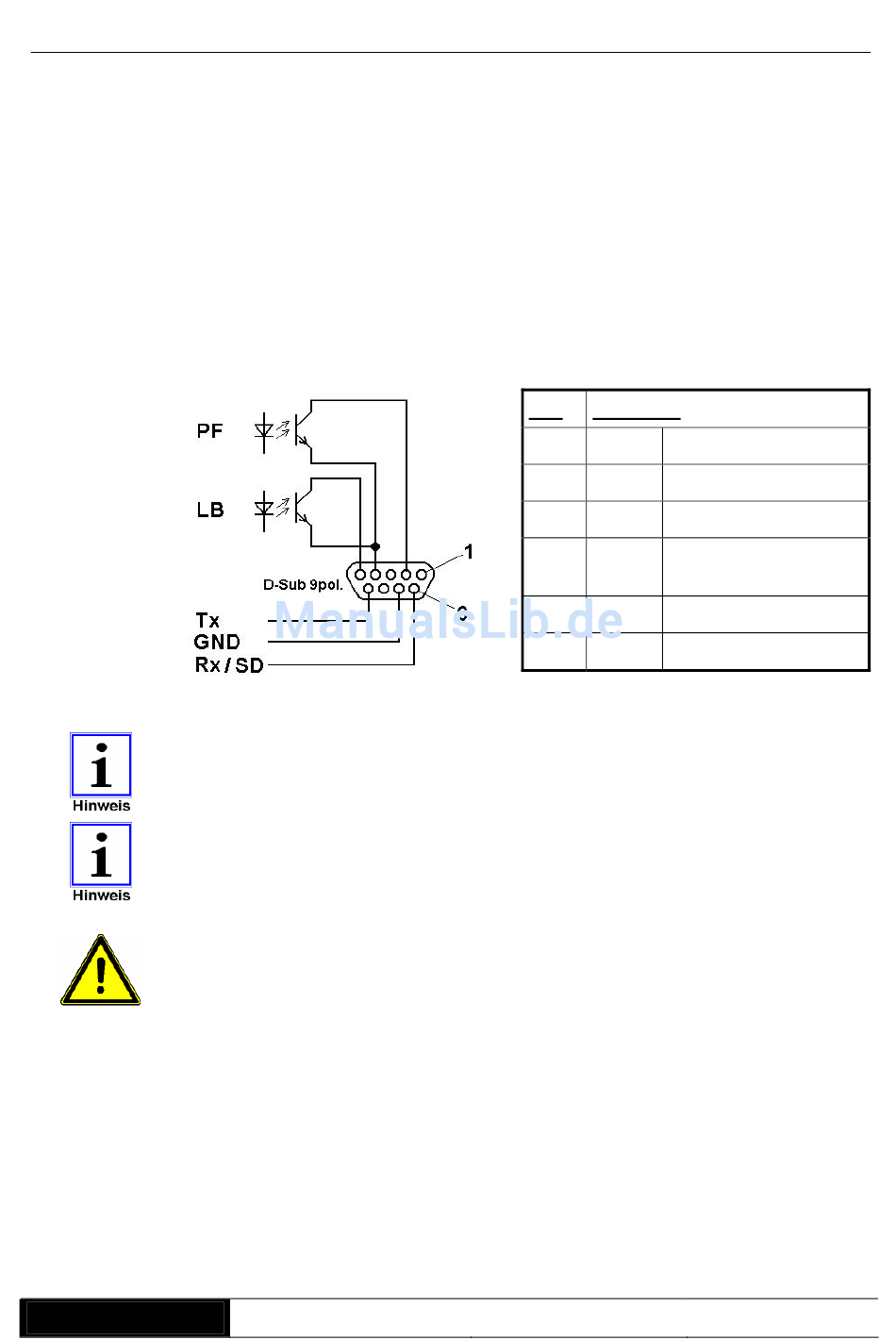

Abb. 7: USV
interne
Beschaltung der
Kommunikations-
Schnittstelle
Die Kommunikationsschnittstelle ist vollständig galvanisch getrennt.
Die LAN- Signale besitzen eine gemeinsame Masse, welche nicht mit der
Masse der RS232 verbunden ist.
Die USV kann auch über die serielle Schnittstelle RS232 während des
Stützbetriebs zum sofortigen Abschalten gezwungen werden. Ausgelöst wir
dies, durch ein permanentes +12 V Signal auf der Empfangsleitung Rx („shut
down"- Funktion).
Achtung !
Bei Auslösen der Shut-Down-Funktion (per Software, bzw. Dauersignal auf Rx)
wird die Anlage in Sleep-Mode geschaltet, d.h. die Anlage wartet auf ein
wiederkehrendes Versorgungsnetz. In dieser Betriebsart blinkt die FAULT-
LED. Bei Wiederkehr des Versorgungsnetzes schaltet sich die USV
automatisch wieder ein.
Der Sleep-Mode ist nur für einen Zeitraum von max. 2-3 Tagen zulässig, da
die Anlage weiterhin die Akkubank belastet. Dies kann bei Überschreitung der
Zeitdauer in diesem Modus zur Tiefentladung der Akkus führen. Bei Tiefent-
ladung der Akkus ist das Starten der USV nicht mehr möglich. Die Akkus
müssen in diesem Fall entnommen und extern Aufgeladen werden.
Bei längerer Abschaltung der USV ist diese mit dem „ON/OFF"-Schalter auf
der Gerätefront vollständig abzuschalten.
Serie RMI
Pin:
Belegung:
2
LAN
Signal: Netzausfall
4
LAN
GND
5
LAN
Signal: Akku schwach
6
RS232
Empfangsleitung Rx
oder shut down SD
7
RS232
GND
9
RS232
Sendeleitung Tx
Handbuch
Seite 20 von 35
