USV RMI600/1200
8.1.1 Geräteanschluss
8.1.1.1 Anschluss der USV
Das Modell ist mit Steckanschlüssen ausgerüstet. Hierbei sind das
Anschlussschema (Abb. 6) sowie die nachfolgenden Informationen zu
beachten:

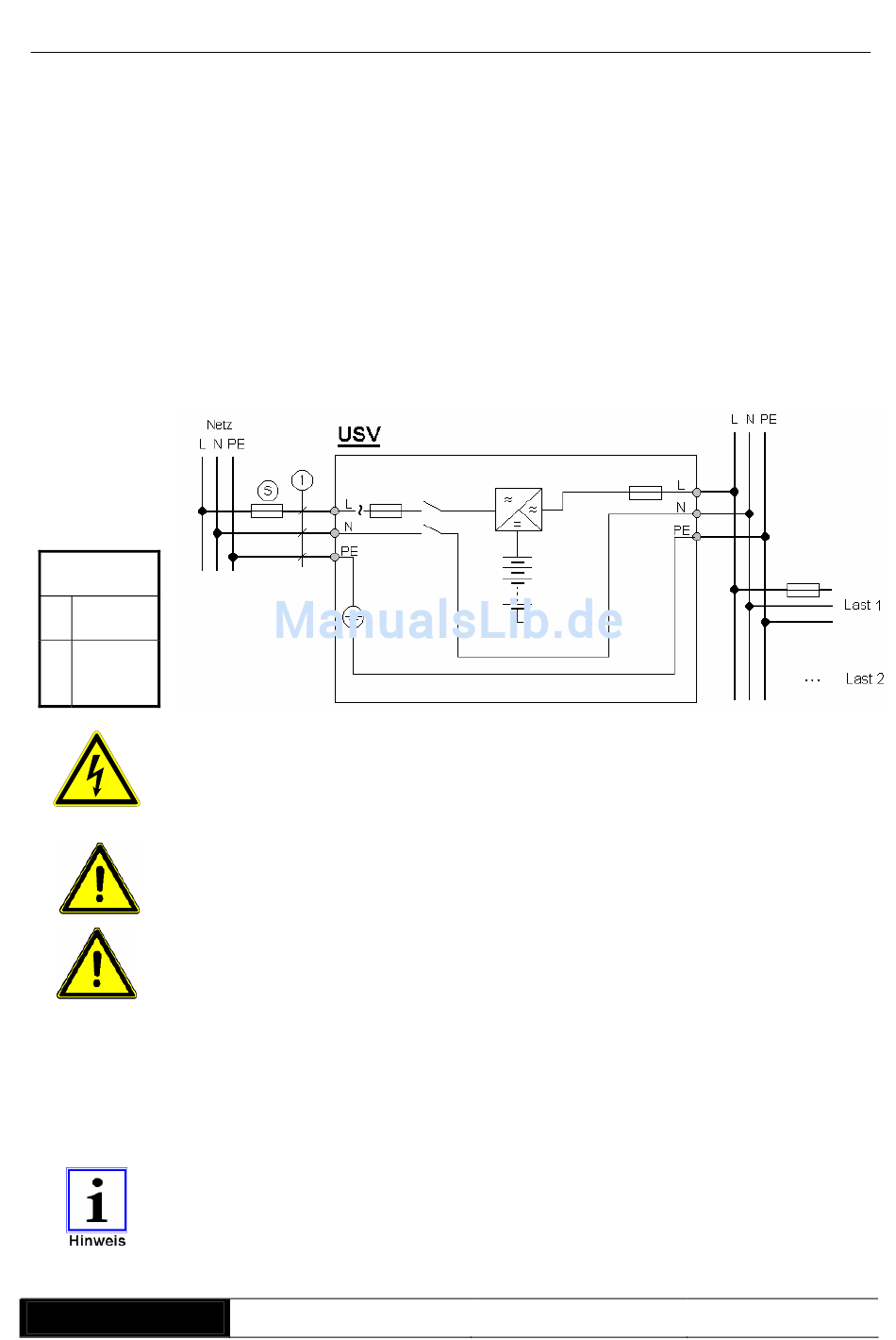

Abb. 6:
Anschluss der
USV und
Verbraucher
Serie RMI
S:
10 A
1:
0,75
mm²
Achtung !
Die USV- Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine
unsachgemäße Handhabung kann daher zu Elektrounfällen mit u. U. tödlichem
Ausgang bzw. Sachschäden führen.
Der Schutzleiter ist unbedingt anzuschließen! Ist dies nicht der Fall, sind auch
die Verbraucher nicht geerdet.
Achtung !
Das in Abbildung 6 angegebene Anschlussschema hat nur dann seine Gültigkeit,
wenn:
Befindet sich die USV- Anlage innerhalb eines NOT-AUS Kreises ist zu
beachten, dass im Falle einer Betätigung der USV- Ausgang nicht stromlos wird.
Die Verbraucher werden für die Dauer der Stützzeit weiterhin versorgt.
Serie RMI
der Schleifenwiderstand bis zum letzten Verbraucher eingehalten wird;
o
die Erdung der Verbraucher sicher gewährleistet ist;
o
oder die Verbraucher separat gegen Über- und Fehlerstrom abgesichert,
o
und zusätzlich geerdet sind;
Handbuch
Seite 19 von 35
