3.2.5 Exponentialfunktion (RX CURVE)

Um in das Servokurven-Display zu wechseln, drücken Sie nun die ENTER-Taste, bis RX CURVE im Display
erscheint.
ESC
RX CURVE
CURVE 1 CH :
TYPE :
CURVE 2 CH :
TYPE :
CURVE 3 CH :
TYPE:

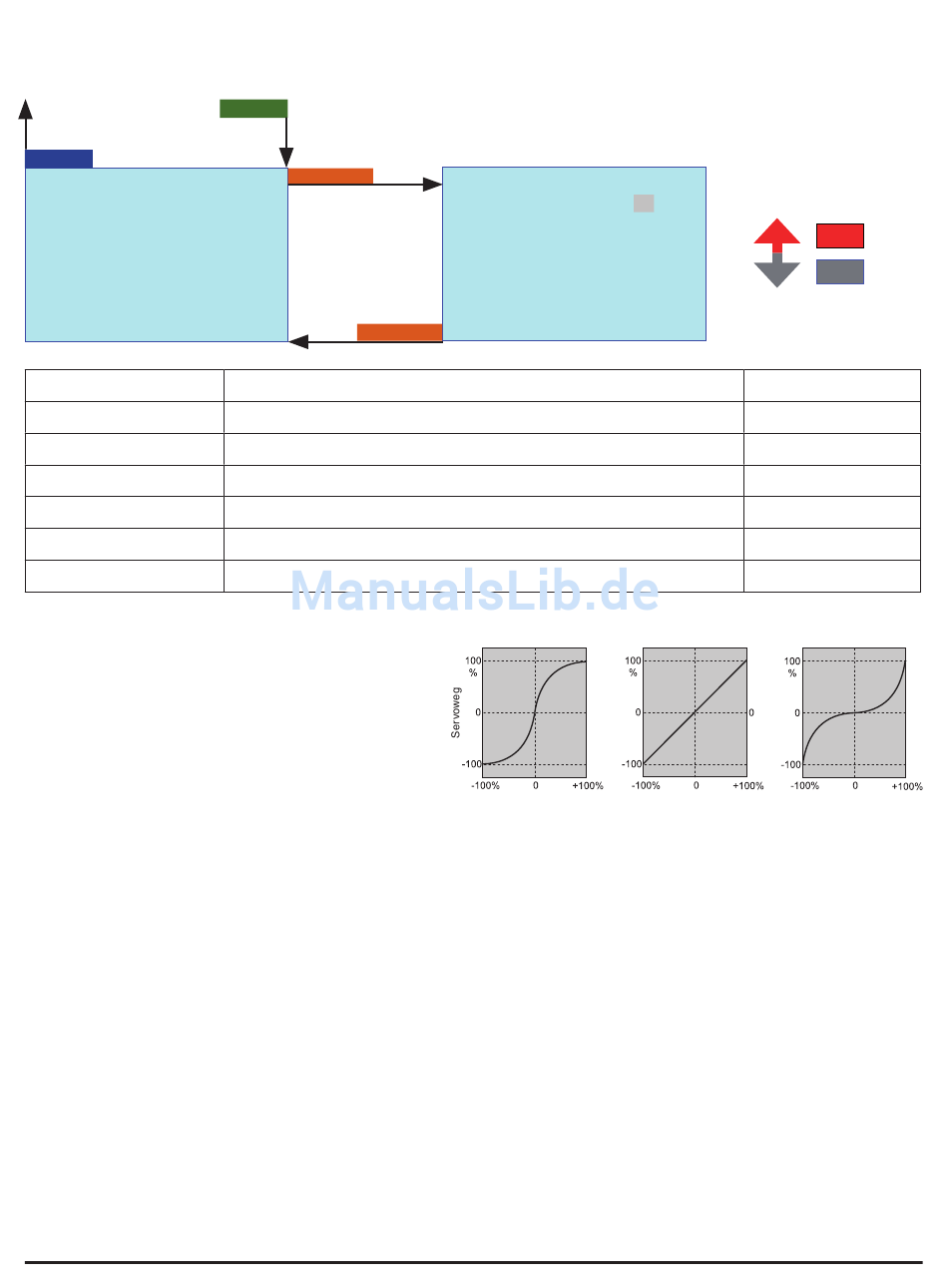

Display-Anzeige

CURVE1 CH
CURVE1 TYPE
CURVE2 CH
CURVE2 TYPE
CURVE3 CH
CURVE3 TYPE
Mit der Funktion Servokurve können Sie die
Exponentialfunktion für bis zu drei Servos ver-
walten.
CURVE1 CH: hier wählen Sie den gewünschten
Kanal des ersten Servos aus, die folgenden Ein-
stellungen in CURVE 1 TYPE betreffen nur den
hier ausgewählten Kanal
CURVE1 TYPE: hier wählen Sie die Servokurve für den unter CURVE 1 CH ausgewählten Kanal aus
A: EXPO- Einstellung, d.h. das Servo reagiert stark auf Knüppelbewegungen um die Neutralstellung, mit
zunehmendem Ruderausschlag verläuft die Kurve linearer
B: lineare Einstellung, das Servo folgt der Knüppelbewegung linear
C: EXPO+ Einstellung, d.h. das Servo reagiert schwach auf Knüppelbewegungen um die Neutralstellung,
mit zunehmendem Ruderausschlag verläuft die Kurve linearer
CURVE2 CH: hier wählen Sie den gewünschten Kanal des zweiten Servos aus, die folgenden Einstellungen
in CURVE 2 TYPE betreffen nur den hier ausgewählten Kanal
CURVE2 TYPE: hier wählen Sie die Servokurve für den unter CURVE 2 CH ausgewählten Kanal aus
CURVE3 CH: hier wählen Sie den gewünschten Kanal des dritten Servos aus, die folgenden Einstellungen
in CURVE 3 TYPE betreffen nur den hier ausgewählten Kanal
CURVE3 TYPE: hier wählen Sie die Servokurve für den unter CURVE 3 CH ausgewählten Kanal aus
09
ENTER
INC + DEC
< >
01
B
02
B
03
B
INC + DEC
Erläuterung
Kanalnummer Servokurve 1
Servokurve 1 Typ
Kanalnummer Servokurve 2
Servokurve 2 Typ
Kanalnummer Servokurve 3
Servokurve 3 Typ
RX CURVE
CURVE 1 CH :
TYPE :
CURVE 2 CH :
TYPE :
CURVE 3 CH :
TYPE:
TYP A
Expo = –100%
33700 SMART-BOX - Graupner HoTT 2.4
< >
01
B
02
B
03
B
Einstellung
1 – 8
A, B, C
1 – 8
A, B, C
1 – 8
A, B, C
TYP B
linear
Geberweg
INC
DEC
TYP C TYP C
Expo = +100% Expo = +100%
