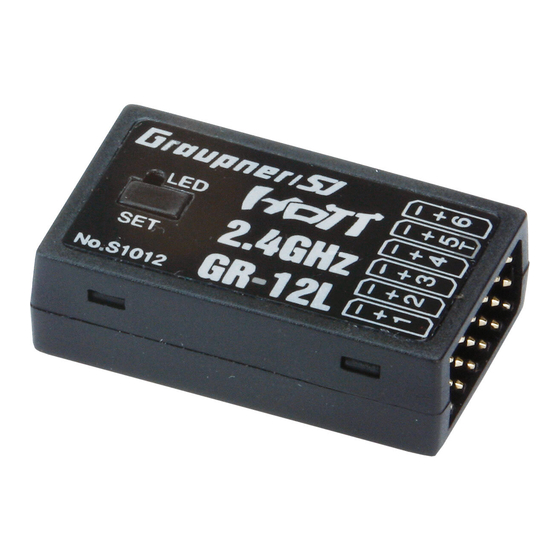

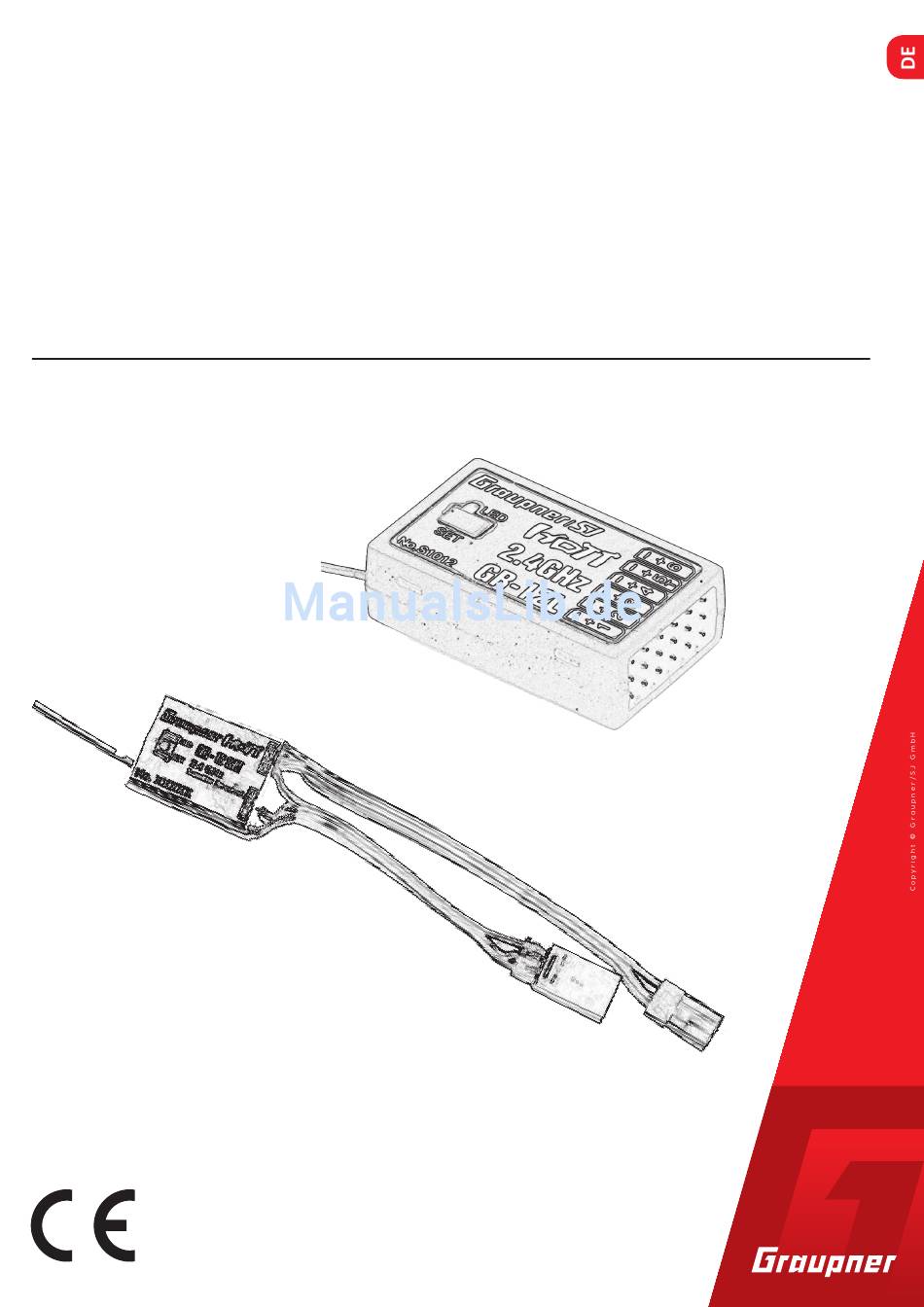

- Seite 1 Anleitung GR-12L / GR-12L SUMD+T 6 Kanal Empfänger / Satellitenempfänger No. S1012 / S1037 Teil 1...
-
Seite 3: Inhaltsverzeichnis
Symbolbeschreibung ..............6 Sicherheitshinweise ..............6 Montage ................... 8 Binding ..................8 Anschluss S1012 - GR-12L ............9 Stromversorgung ................9 Anschluss S1037 - GR-12L SUMD+T ........10 Stromversorgung .................10 Empfängereinstellungen ............11 Empfänger-Einstellmenü .............11 Freie Mischer ................12 Channel Reverse ..............13 Firmware-Update .............. -
Seite 4: Einführung
Dieser GR-12L Empfänger ist extrem vielseitig. Lesen Sie diese Anleitung sorgfältig durch, um die besten Resultate mit Ihrem GR-12L Empfänger zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkeiten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der GR-12L Empfänger ist ausschließlich für den Einsatz in batterie- bzw. akkubetriebenen, funkferngesteuerten Modellen vorgesehen, ein anderweitiger Betrieb ist nicht zulässig. Der GR-12L Empfänger funktioniert nur mit HoTT Sendern. Für jegliche nicht bestimmungs- gemäße Verwendung wird keine Garantie oder Haftung übernom- men. -
Seite 6: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die mit diesem Warnpiktogramm gekennzeich- neten Informationen. Insbesondere diejenigen, welche zusätzlich durch VORSICHT oder WARNUNG gekennzeichnet sind. Das Sig- nalwort WARNUNG weist Sie auf mögliche, schwere Verletzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. warnt Sie vor möglichen Fehlfunktionen. Hinweis warnt Sie vor möglichen Sachschäden. - Seite 7 Verändern des Produkts nicht gestattet. Es dürfen nur die von uns empfohlenen Komponenten und Zube- hörteile verwendet werden. Verwenden Sie immer nur zueinan- der passende, original Graupner-Steckverbindungen gleicher Konstruktion und gleichen Materials. Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln ziehen.
-
Seite 8: Montage
Montage Empfänger so befestigen, dass die Anschlusskabel zu den Servos und zum Stromversorgungsteil locker liegen und die Empfängeranten- nen jeweils mindestens 5 cm von allen großen Metallteilen oder Ver- drahtungen, entfernt sind. Dazu gehören Stahl- und Kohlefaserteile, Servos, Elektromotoren, Kraftstoffpumpen, alle Sorten von Kabeln. Empfänger müssen abseits aller anderen Einbauten an gut zugängli- cher Stelle im Modell befestigt werden. -
Seite 9: Anschluss S1012 - Gr-12L
Anschluss S1012 - GR-12L Stecken Sie die Servos in die Steckerleiste des Empfängers. Das Stecksystem ist verpolungssicher, achten Sie auf die kleinen seitli- chen Fasen. Wenden Sie auf keinen Fall Gewalt an, der Stecker sollte leicht einrasten. Die Buchsen sind auch entsprechend beschriftet, die braune Litze (-), rot (+) und orange (Signal). -
Seite 10: Anschluss S1037 - Gr-12L Sumd+T
Anschluss S1037 - GR-12L SUMD+T Verbinden Sie ihr Flybarless System mit dem SUMD Anschluss. An dem Telemetrie Anschluss können Sie HoTT-Sensoren anschlie- ßen. Die Farben der beiden Kabel bedeuten: braunes Kabel (-) Spannungsversorgung rotes Kabel (+) Spannungsversorgung oranges Kabel (Signal) Telemetrie oder SUMD... -
Seite 11: Empfängereinstellungen
Empfängereinstellungen Der Empfänger kann mit einem geeigneten HoTT-Sender oder der SMART-BOX programmiert werden. Empfänger-Einstellmenü Das Einstellmenü des Empfängers erscheint im Menü „Telemetrie“ RECEIVER 2.0< > unter EINSTELLEN / ANZEIGEN oder in der SMART-BOX unter SET- >ALARM VOLT 3,8V TING & DATAVIEW. Wie Sie in dieses Menü gelangen, lesen Sie in der ALARM TEMP: 70°C Bedienungsanleitung Ihres Senders bzw. -
Seite 12: Freie Mischer
Freie Mischer Bis zu fünf Mischer können gleichzeitig programmiert werden. Wech- RX FREE MIXER < > seln Sie in der Zeile „Mischer“ zwischen Mischer 1, Mischer 2, 3, 4..>MIXER: und Mischer 5. MASTER CH: >SLAVE CH: Die folgenden Einstellungen betreffen immer nur den in dieser Zeile >TRIM: ausgewählten Mischer. -
Seite 13: Channel Reverse
Die dazu benötigten Programme und Dateien finden Sie bei den ent- sprechenden Produkten jeweils unter Download auf : www.graupner.de. Konformitätserklärung S1037 / S1012 Empfänger GR-12L HoTT Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen ent- spricht. EN 301 489-1 V1.9.2 EN 301 489-17 V2.2.1 EN 300 328 V1.8.1 EN 60950-1+A11+A1+A12+A2:2013... -
Seite 14: Hinweise Zum Umweltschutz
Bitte schützen Sie es jedoch in Ihrem eigenen Inter- esse unbedingt vor Staub, Schmutz und Feuchtigkeit! Garantiebedingungen Die Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. - Seite 15 15 / 16 S1037_S1012_jh_V1...
