Bedienungsanleitung

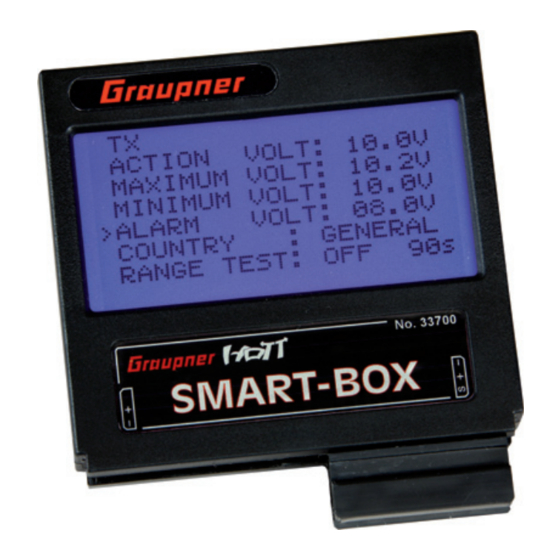

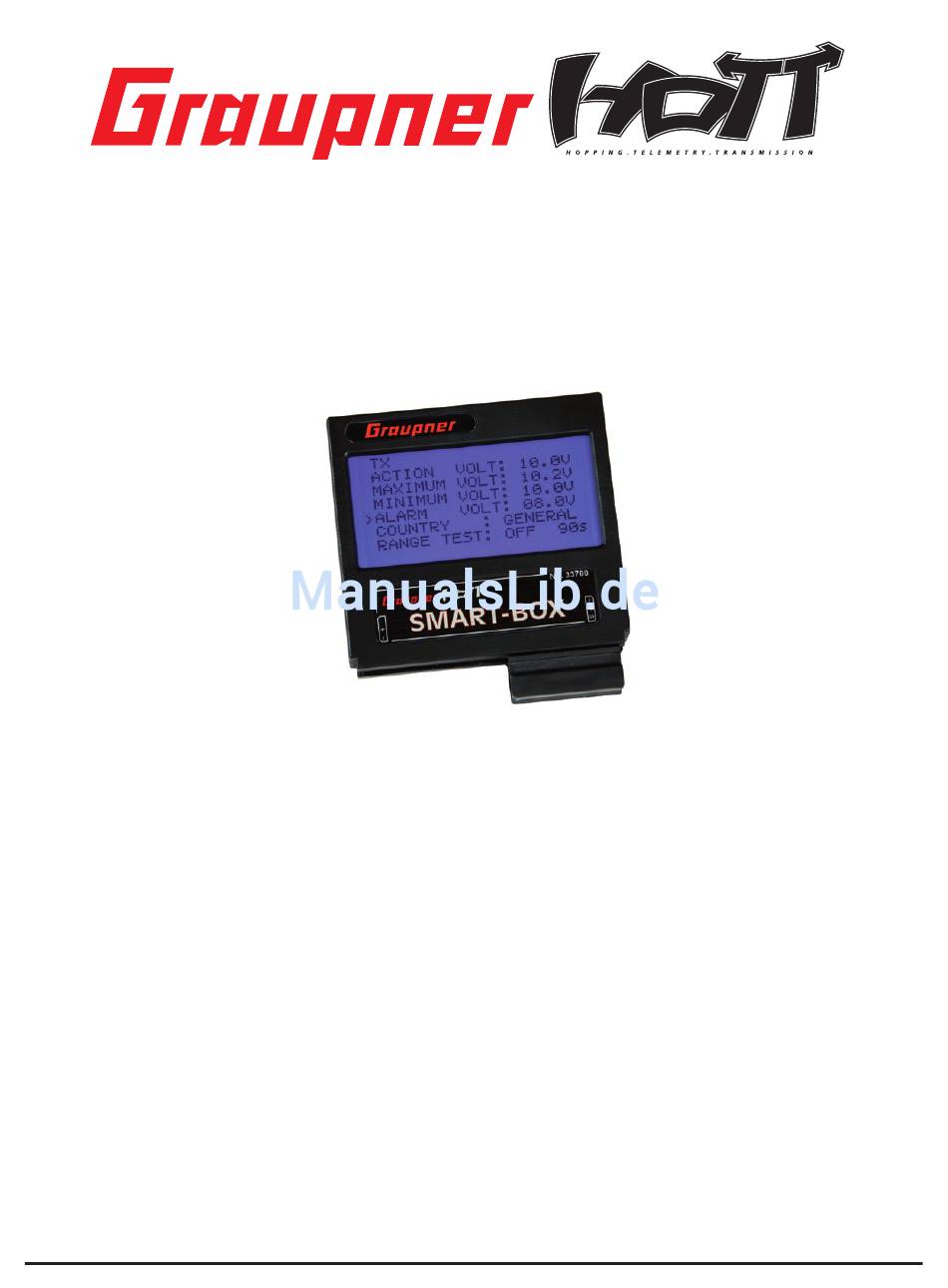

33700 SMART-BOX Graupner HoTT 2.4
INHALTSVERZEICHNIS:
1.
Beschreibung ............................................................................................................. 01
2.
Inbetriebnahme .......................................................................................................... 02
3.
Bedienung .................................................................................................................. 02
3.1
Sender Display ........................................................................................................... 02
3.2. Empfänger Display ..................................................................................................... 04
3.2.1 Empfänger-Daten (RX DATAVIEW) ............................................................................ 04
3.2.2 Servo-Daten (RX SERVO) ......................................................................................... 06
3.2.3 Failsafe-Einstellungen (RX FAIL SAFE) ..................................................................... 07
3.2.4 Mischer-Einstellungen (RX FREE MIXER / RX WING MIXER).................................. 08
3.2.5 Exponentialfunktion (RX CURVE) .............................................................................. 09
3.2.6 Servotest (RX SERVO TEST) .................................................................................... 10
4.
Telemetriedisplays ...................................................................................................... 11
5.
Software-Updates ...................................................................................................... 13
6.
Zubehör ...................................................................................................................... 16
GRAUPNER GmbH & Co. KG - Postfach 1242 - 73230 Kirchheim/Teck - www.graupner.de
Manual V1.0
Revision: Dezember 2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER SMART-BOX
Inhaltszusammenfassung für GRAUPNER SMART-BOX
-
Seite 1: Inhaltsverzeichnis
3.2.5 Exponentialfunktion (RX CURVE) ................09 3.2.6 Servotest (RX SERVO TEST) ..................10 Telemetriedisplays ...................... 11 Software-Updates ...................... 13 Zubehör ........................16 Manual V1.0 Revision: Dezember 2010 GRAUPNER GmbH & Co. KG – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de... -
Seite 2: Beschreibung
Sie sollten die Programmierung deshalb entweder nur über den Sender oder nur über die SMART-BOX vornehmen, um Konfl ikte zu vermeiden. Falls Sie also alle bisher ausgeführten Parametereinstellungen über die SMART-BOX gemacht haben, und anschließend etwas davon über den Sender programmieren, werden die Einstellungen der SMART-BOX überschrieben (Failsafe-Einstellung) -
Seite 3: Inbetriebnahme
Achtung: Durch die Initialisierung wurden Ihre ggf. bereits vorgenommenen Fail-Safe- und Länder-Einstellungen ge- löscht, diese müssen deshalb bei Bedarf direkt am Sender oder über die SMART-BOX (s. Punkt 3.1. und 3.2.3.) neu programmiert werden. Lesen Sie dazu auch das entsprechende Kapitel in der Fernsteuerungsanleitung! 2. - Seite 4 Unterspannungswarnung Sender (ALARM VOLT): Sie können die Spannung, bei deren Unterschreitung der Alarm (Dauer Piepton) ausgelöst wird, zwischen 4 – 15 V einstellen. Ist der Alarm aktiv, blinkt oben rechts im Sender Display der SMART-BOX „VOLT.E“, die Parameter ACTION VOLT und ALARM VOLT werden invers dargestellt.
-
Seite 5: Empfänger Display
Empfangsleistung (S-dBm): die Empfangsleistung wird über den Rückkanal des Empfängers „live“ an die SMART-BOX gesendet. Beachte: Die Empfangsleistung wird mit negativen Werten angezeigt, d.h. ein Wert gegen Null ist der Maximalwert (= bester Empfang), je niedriger die Werte werden, desto schlechter ist die Empfangsleistung. - Seite 6 Folge. Verwenden Sie in diesem Fall einen größeren/stärkeren Empfängerakku, um die maximale Betriebssicherheit zu erreichen. Telemetriesensor 1/2 (SENSOR 1 / SENSOR 2): sind diese optionalen Sensoren angeschlossen, werden Ihre Daten (Spannung/Volt und Temperatur/ °C) live im Display angezeigt. Siehe auch Kapitel 4 Telemetriedisplays. 33700 SMART-BOX - Graupner HoTT 2.4...
-
Seite 7: Servo-Daten (Rx Servo)
Zykluszeit (PERIOD): hier kann eingestellt werden, wie schnell die Servos auf Bewegungen der Bedienele- mente am Sender reagieren. Diese Einstellung wird für alle Kanäle übernommen. Beachte: bei Verwendung von analogen Servos muss 20 msec eingestellt werden! Verwenden Sie aus- schließlich Digitalservos, sollte 10 msec gewählt werden. 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 8: Failsafe-Einstellungen (Rx Fail Safe)
Empfängerausgänge mit derselben Steuerfunktion belegt werden. Beispielsweise um je Querruderblatt zwei Servos anstatt nur einem einzelnen ansteuern zu können usw. Sie können mit der SMART-BOX max. 16 Senderkanäle verwalten. Hier wird festgelegt, wie die Senderka- näle (INPUT) auf die Empfängerkanäle (OUTPUT) der/des Empfängers aufgeteilt werden. -
Seite 9: Mischer-Einstellungen (Rx Free Mixer / Rx Wing Mixer)
RX FAIL SAFE auf OFF. Genauso verfahren Sie bei jedem weiteren Empfänger. ACHTUNG: Sobald Sie die Fail-Safe-Funktion bei eingeschaltetem Empfänger wieder per Programmier- taster am Sender aufrufen, gehen ggf. alle zuvor per SMART-BOX im Display FAIL SAFE vorgenommenen Einstellungen einschließlich der Kanalzuordnung (INPUT CH) verloren! 3.2.4 Mischer-Einstellungen (RX FREE MIXER / RX WING MIXER) -
Seite 10: Exponentialfunktion (Rx Curve)
CURVE3 CH: hier wählen Sie den gewünschten Kanal des dritten Servos aus, die folgenden Einstellungen in CURVE 3 TYPE betreffen nur den hier ausgewählten Kanal CURVE3 TYPE: hier wählen Sie die Servokurve für den unter CURVE 3 CH ausgewählten Kanal aus 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 11: Servotest (Rx Servo Test)
Empfänger-Displays der Smartbox blinkt oben rechts „TEMP.E“, im Display Empfänger-Daten (RX DATAVIEW) wird außerdem der Parameter R-TEM invers dargestellt. Vergewissern Sie sich, unter allen Flugbedingungen im Rahmen der erlaubten Temperaturen Ihres Empfän- gers zu bleiben (einzusehen in der Fernsteuerungsanleitung, idealerweise zwischen 10 und 55°C). 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 12: Telemetriedisplays
Schalten Sie den Sender ein. Auf dem Startbildschirm der SMART-BOX erscheint SETTING AND DATA- VIEW / SIMPLE DATAVIEW. Bringen Sie den Pfeil-Cursor mit dem INC- oder DEC Taster auf SIMPLE DATA VIEW und drücken dann ENTER, um in die graphische Darstellung der Telemetrieanzeige zu gelangen. - Seite 13 EMPFÄNGER+GPS (RECEIVE+GPS): Empfangsleistung, Höhe, Geschwindigkeit, Entfernung, Tempera- Zu einem späteren Zeitpunkt können im Display Automodelle (CAR) mit dem INC- oder DEC Taster unter fahrzeugspezifi schen grafi schen Displayanzeigen auswählen. Lesen Sie dazu auch die Anleitungen der von Ihnen eingesetzten Sensoren! 33700 SMART-BOX - Graupner HoTT 2.4...
-
Seite 14: Updatevorgang
5. Firmware Update SMART-BOX Firmware Updates der Graupner-HoTT SMART-BOX werden über die Buchse auf der rechten mit der sepa- rat erhältlichen USB Schnittstelle Best.-Nr. 7168.6 und dem Adapterkabel Best.-Nr. 7168.6A durchgeführt. Die dazu benötigten Programme und Dateien fi nden Sie bei www.graupner.de bei den entsprechenden Produkten unter Download. - Seite 15 Im Status Display und der Progress-Leiste sehen Sie den Fortschritt des Firmware Updates. Das Update ist abgeschlossen, wenn in den Anzeigen „Complete…100%“ bzw. „Complete!!“ erscheint. Entfernen Sie das Stromversorgungskabel und auch das Adapterkabel. Die SMART-BOX ist wieder ein- satzbereit! 33700 SMART-BOX - Graupner HoTT 2.4...
-
Seite 16: Eg-Konformitätserklärung
Bei RC-Modellen müssen Elektronikteile, wie z.B. Servos, Empfänger oder Fahrtenregler aus dem Produkt ausgebaut und getrennt bei einer entsprechenden Sammelstelle als Elektro-Schrott entsorgt werden. Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. 33700 SMART-BOX - Graupner HoTT 2.4... -
Seite 17: Zubehör
ZUBEHÖR: Best.-Nr. 33505 Empfänger GR-12S HoTT Best.-Nr. 33506 Empfänger GR-12 HoTT Best.-Nr. 33508 Empfänger GR-16 HoTT Best.-Nr. 33512 Empfänger GR-24 HoTT Best.-Nr. 33600 Graupner HoTT GPS mit Vario 33700 SMART-BOX - Graupner HoTT 2.4... - Seite 18 2x Spannung, Strom bis 40A, Kapazität, Einzelzellenspannung 2 -6 S Best.-Nr. 33612 Graupner HoTT Temperatursensor 120°C, Spannungssensor Graupner HoTT Temperatursensor Best.-Nr. 33613 200°C, Spannungssensor Best.-Nr. 33615 Graupner HoTT RPM Optical Sensor Best.-Nr. 33616 Graupner HoTT RPM Magnet Sensor 33700 SMART-BOX - Graupner HoTT 2.4...
