Mischer-Einstellungen (Rx Free Mixer / Rx Wing Mixer) - GRAUPNER SMART-BOX Bedienungsanleitung

Telemetrie (OFF) programmiert werden.
Vorgehensweise: Schalten Sie zuerst Ihren „Master-Empfänger", also den Empfänger mit angeschlossenen
Telemetriesensoren an und stellen die Telemetrie im Display RX FAIL SAFE auf ON. Schalten Sie diesen
Empfänger anschließend aus und den zweiten Empfänger „SLAVE" an. Hier stellen die Telemetrie im Dis-
play RX FAIL SAFE auf OFF. Genauso verfahren Sie bei jedem weiteren Empfänger.
ACHTUNG: Sobald Sie die Fail-Safe-Funktion bei eingeschaltetem Empfänger wieder per Programmier-
taster am Sender aufrufen, gehen ggf. alle zuvor per SMART-BOX im Display FAIL SAFE vorgenommenen
Einstellungen einschließlich der Kanalzuordnung (INPUT CH) verloren!

3.2.4 Mischer-Einstellungen (RX FREE MIXER / RX WING MIXER)

Um in das Mixer-Display zu wechseln, drücken Sie nun die ENTER-Taste, bis RX FREE MIXER im
Display erscheint.
ESC

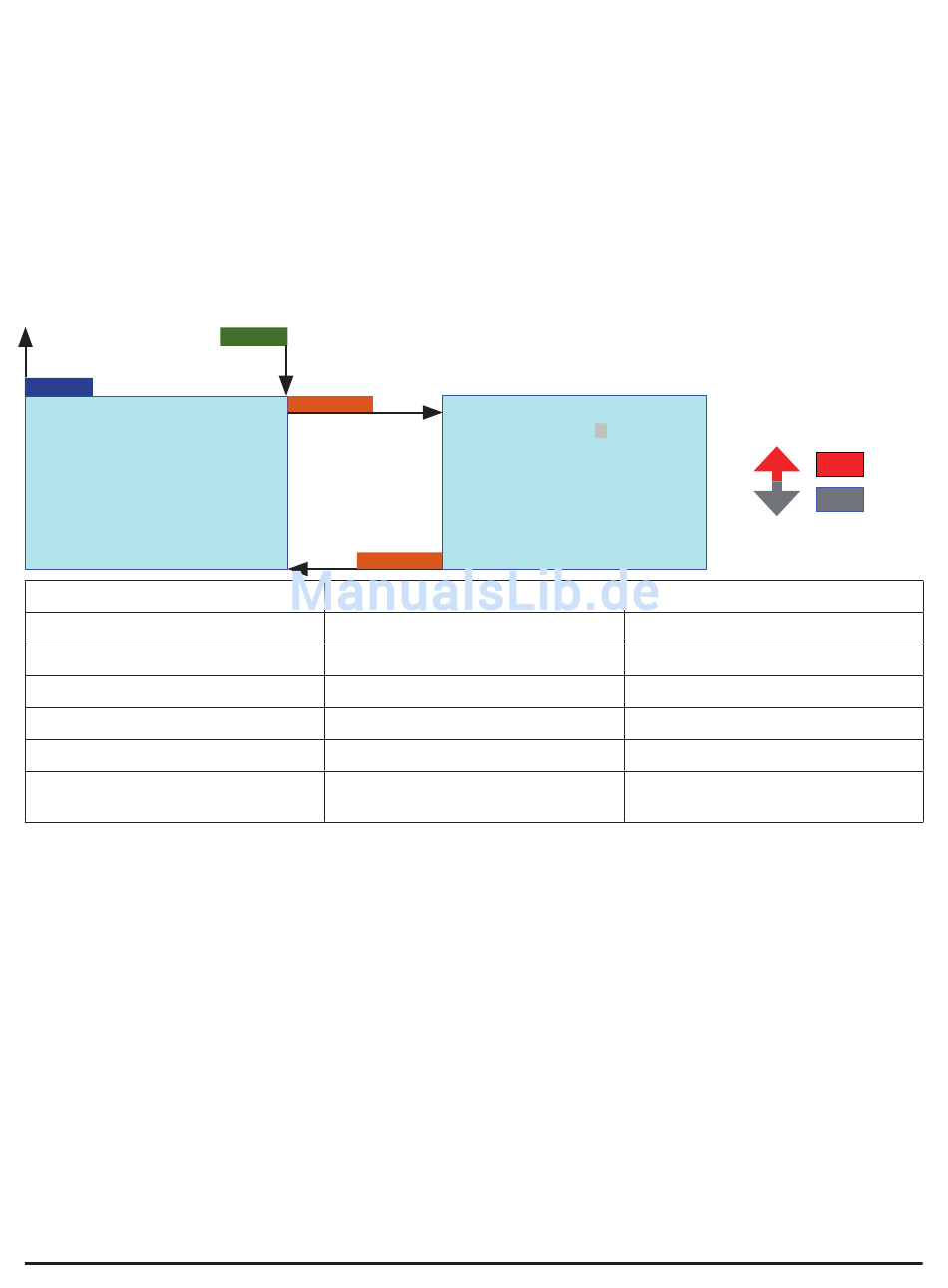

RX FREE MIXER
MODE : 1
MASTER CH : 08
SLAVE CH : 08
S-TRAVEL- : 100
S-TRAVEL+ : 100
RX WING MIXER
TAIL TYPE : NORMAL
Display-Anzeige
MODE
MASTER CH
SLAVE CH
SLAVE TRAVEL-
SLAVE TRAVEL+
RX WING MIXER
TAIL TYPE
RX FREE MIXER
Modus (MODE): es können insgesamt bis zu drei Mixer gleichzeitig benutzt werden, mit MODE kann zur
Einstellung zwischen Mischer 1, Mischer 2 und Mischer 3 umgeschaltet werden. Die folgenden Einstellun-
gen in diesem Display betreffen nur den hier ausgewählten Mischer.
Masterkanal (MASTER CH): hier wird der Hauptkanal (primäre Steuerfunktion) eingestellt, zu diesem Kanal
wird der Subkanal zugemischt
Subkanal (SLAVE CH): zum Hauptkanal gekoppelter Subkanal, der Subkanal wird je nach Einstellung zum
Hauptkanal zugemischt
Servoweg Subkanal (SLAVE TRAVEL +/-): dient zur Einstellung des max. Ruderausschlag des am Subka-
nal angeschlossenen Servo in beide Richtungen getrennt (EPA)
RX WING MIXER
Leitwerkstyp (TAIL TYPE): hier können Sie bereits voreingestellte Mischerfunktionen für den entsprechen-
den Modelltyp auswählen
NORMAL: klassisches Flugzeugmodell - Seiten- und Höhenruder getrennt am Leitwerk – keine Mischfunk-
tion aktiviert
33700 SMART-BOX - Graupner HoTT 2.4
ENTER
INC + DEC
< >
INC + DEC
Erläuterung
Modus
Masterkanal
Zugemischter Kanal
Servoweg negativ
Servoweg positiv
Leitwerkstyp
RX FREE MIXER
MODE : 1
MASTER CH : 08
SLAVE CH : 08
S-TRAVEL- : 100
S-TRAVEL+ : 100
RX WING MIXER
TAIL TYPE : NORMAL
< >
Einstellungen
1, 2, 3
0, 1 – 8
0, 1 – 8
0 – 150%
0 – 150%
Normal
INC
DEC
08
