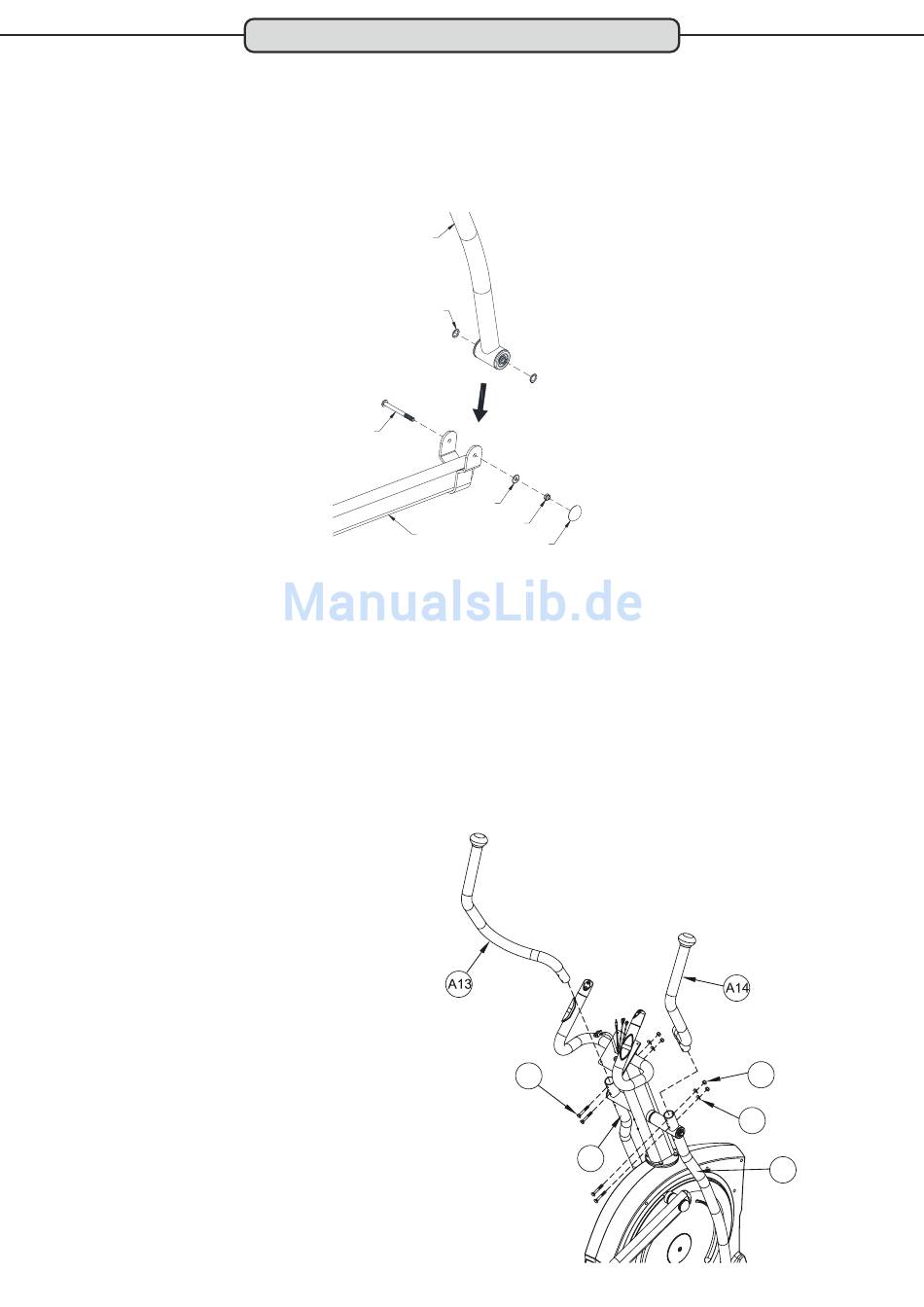

Schritt 5.4:
Lösen und entfernen Sie Schraube (B24), die Unterlegscheibe (B33) und die Mutter (B29) an der vorderen Aufnahme des
Pedalrohr (A06).
Verbinden Sie nun das Pendelrohr (A04) mit dem Pedalrohr (A06). Nehmen Sie hierzu die soeben gelöste Schraube (B24),
die Unterlegscheibe (B33) und die Mutter (B29). Achten Sie hierbei auf einen korrekten Sitz der beiden Unterlegscheiben
(C22) am Pendelrohr (A04).
Setzen Sie dann die runde Schraubenabdeckungen (C11) auf die Mutter (B29).
Schritt 5.5:
Führen Sie die oben beschriebenen Arbeitsschritte nun ebenfalls für den linken Pendelarm (A03), Pedalarm (A05) und
Führungsrohr (A07).
Schritt 6: Montage der Pendelhandgriffe
Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Handhebel (A14) in die Aufnahme des rechten Pendelrohres (A04).
Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (7), zwei Wellenscheiben M8 (6)
und zwei Sicherungsmuttern M8 (14).
Montage
A04
C22
B24
B33
B29
A06
9
C11
7
A03
14
6
A04
