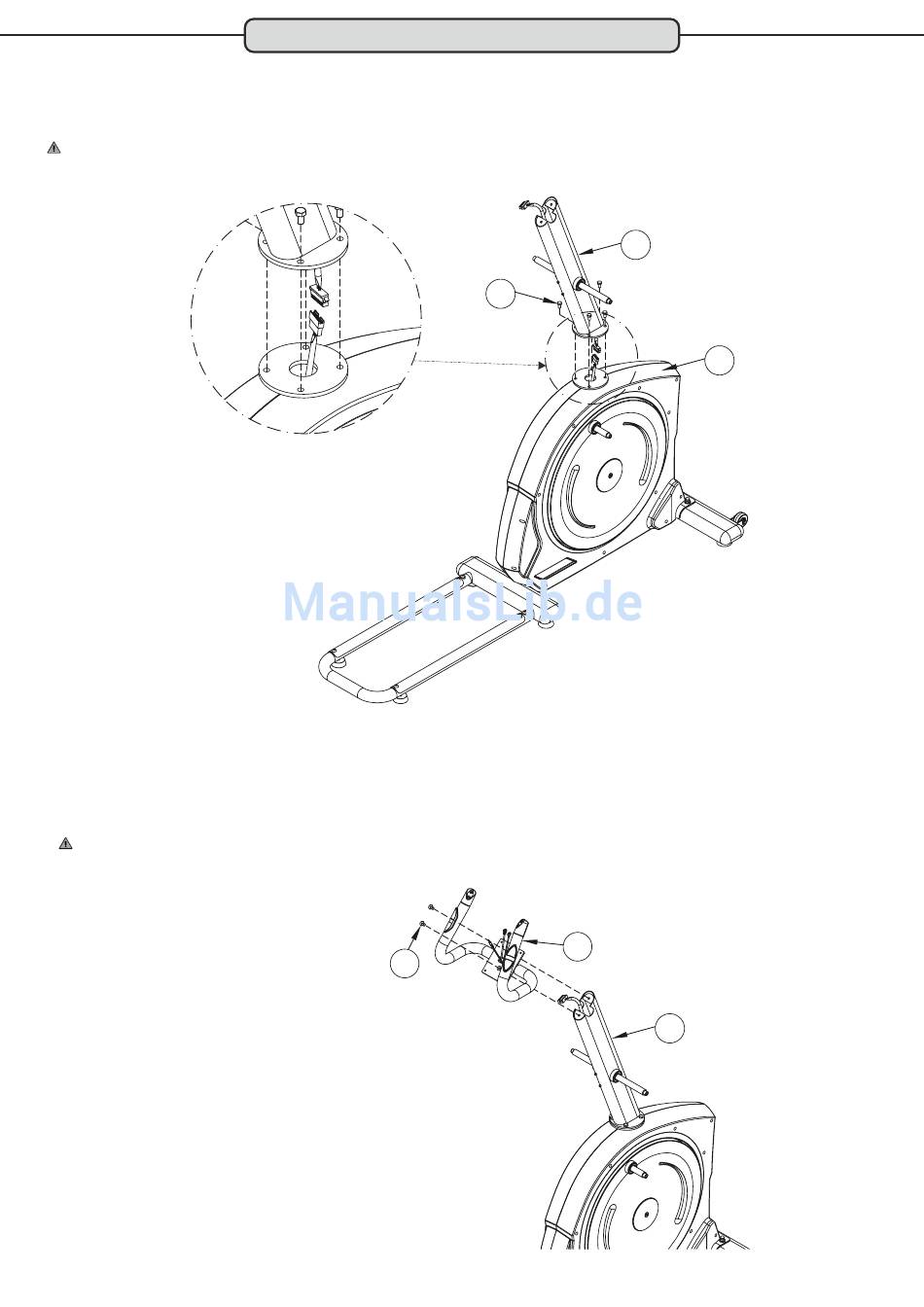

Schritt 3: Montage des Lenkerschaftes
Verbinden Sie das Kabel, das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel, das aus der Aufnahme
des Basisrahmens (A01) ragt.
Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben M8x20 (9) am Basisrahmen (A01).
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel nicht quetschen oder
beschädigen.
Schritt 4: Montage des festen Handgriffs
Führen Sie das Kabel, das oben aus dem Lenkerschaft (A02) ragt durch die Öffnung in der
Cockpithalteplatte des festen Handgriffs (A18).
Befestigen Sie dann den festen Handgriff (A18) mit zwei Inbusschrauben M8x25 (3) am oberen Ende des
Lenkerschaftes (A02).
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen
oder beschädigen.
Montage
9
A18
3
7
A02
A01
A02
