Maxxus CX 5.1 Montageanleitung Und Bedienungsanleitung Seite 10

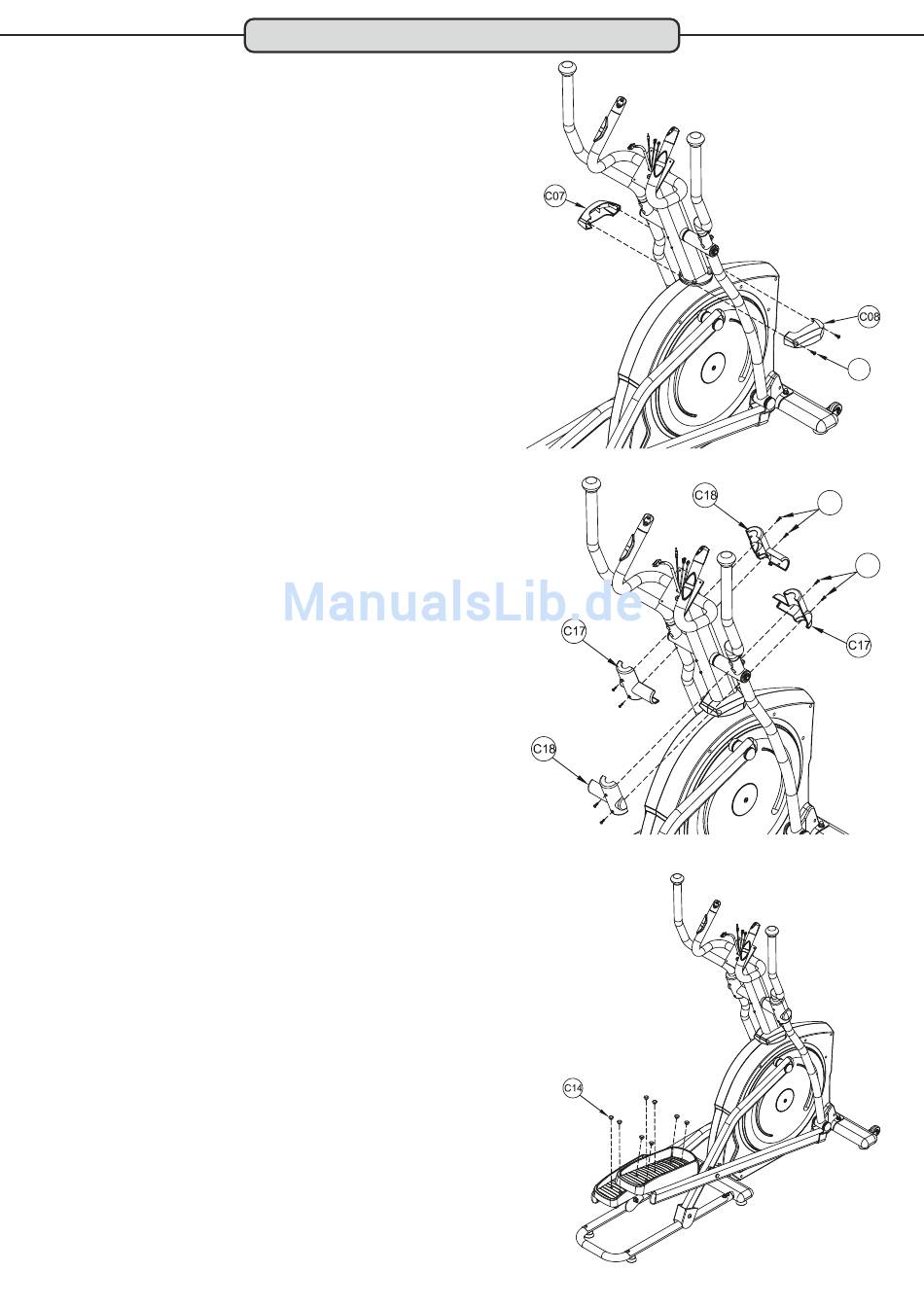

Schritt 7: Montage der Lenkerschaft-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-
links/C08-rechts) mit
zwei Blechschrauben M5x16 (8) am Übergang Lenkerschaft zu
Basisrahmen.
Schritt 8: Montage der Pendelhandgriff-Abdeckung
Befestigen Sie die beiden Abdeckungen der Pendelandgriffe
(C17/C16) mit je zwei Blechschrauben M5x16 (8) wie im Bild
gezeigt am linken und rechten Pendelrohr (A03-links/A04-rechts).
Schritt 9: Montage der Trittflächen-Abdeckungen
Drücken Sie nun je vier Abdeckungen (C14) in die runden Öffnungen auf der
Oberseite der Trittflächen.
Montage
10
8
8
8
