Maxxus BX 3.0R Bedienungs- Und Montageanleitung Seite 9

Montage

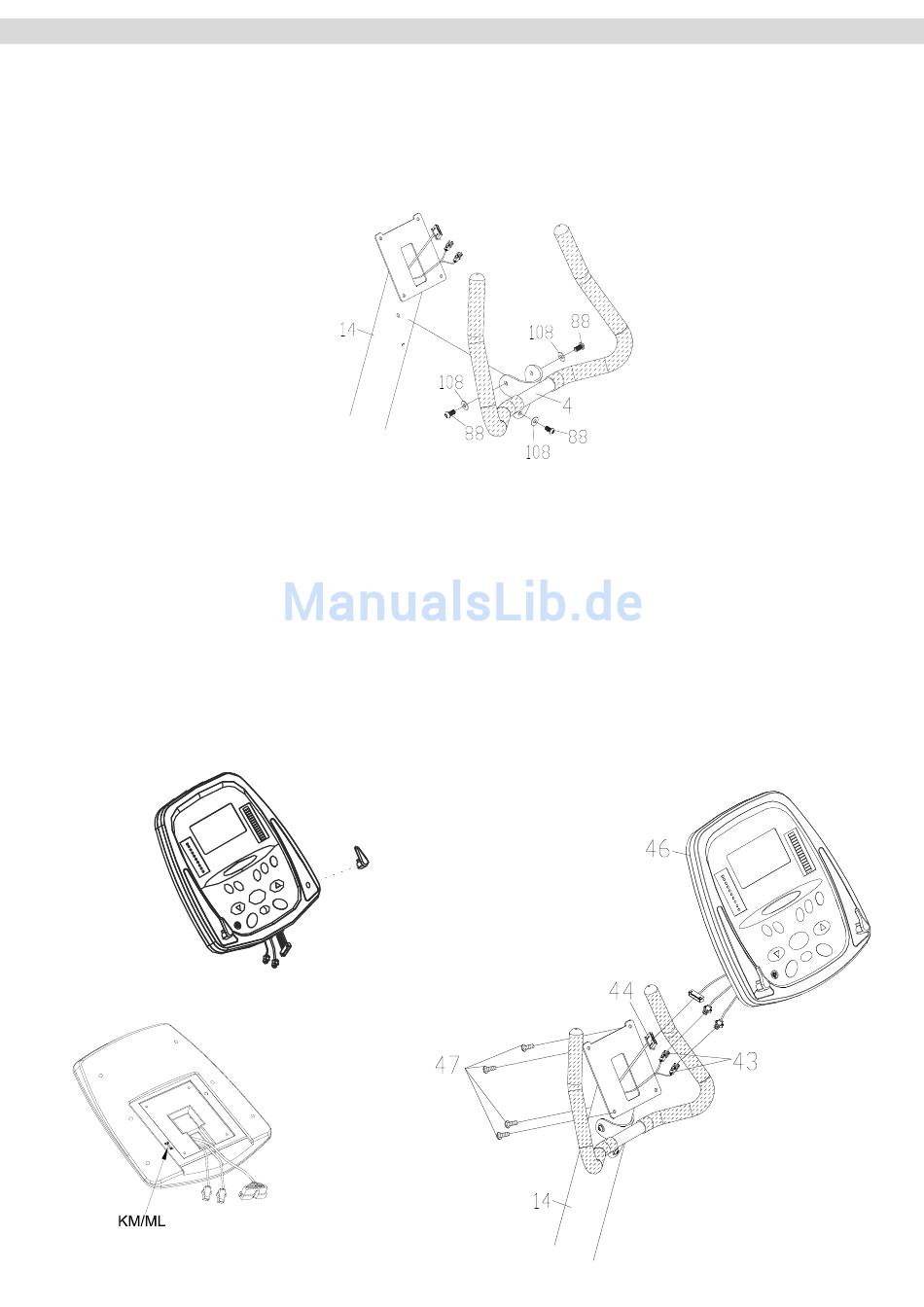

Schritt 6: Montage des Handgriffes
Befestigen Sie den Handgriff (4) am Lenkerschaft (14) seitliche mit je einer Inbusschraube M8x15 (88) und
einer Unterlegscheibe M8 (108).
Von vorne befestigen Sie den Handgriff (4) Inbusschraube M8x15 (88) und einer Unterlegscheibe M8 (108).
Tipp: Setzen Sie erst alle Inbusschrauben mit Unterlegscheiben in die entsprechenden Gewindebohrung ein
und ziehen Sie diese nur leicht an. Ziehen Sie alle Schrauben erst fest an, wenn diese passgenau sitzen.
Schritt 8: Montage des Cockpit
Bevor Sie das Cockpit (46) montieren, überprüfen Sie, ob der Schalter für die Maßeinheiten auf „KM" steht.
Sollte er auf „ML" stehen, so wird die Geschwindigkeit in Meilen pro Stunde und die Entfernung in Meilen
angegeben.
ACHTUNG: In der Verpackung des Cockpits befinden sich ebenfalls die beiden Lesehalter. Drücken Sie diese wie
unten abgebildet in die beiden dafür auf der Vorderseite des Cockpits vorgesehenen Öffnungen.
Verbinden Sie dann die beiden Anschlusskabel des Handpulses (43) die aus dem Lenkerschaft (14) ragen
mit den entsprechenden Kabeln, die aus dem Cockpit (46) ragen.
Verbinden Sie nun das Cockpitkabel (44), das aus dem Lenkerschaft (14) ragt, mit dem entsprechenden
Kabel, das aus dem Cockpit (46) ragt.
Befestigen Sie nun das Cockpit (46) mit vier Linsenkopfschrauben M5x10 (47) am Cockpithalter des
Lenkerschaftes (14).
Lesehalter
9
