Maxxus BX 3.0R Bedienungs- Und Montageanleitung Seite 6

Montage

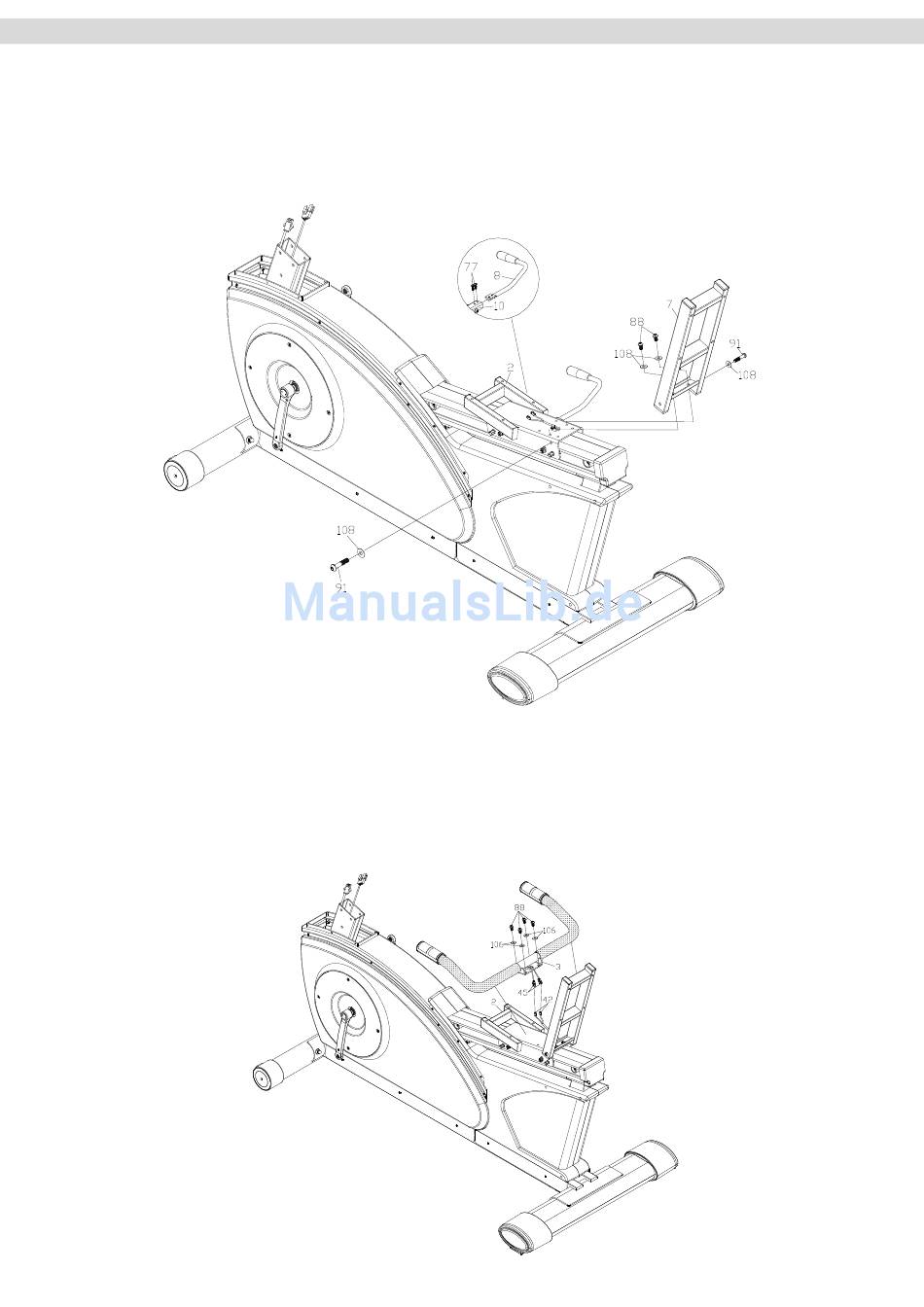

Schritt 2: Montage des Rückenlehnen-Rahmens & des Handhebels
Befestigen Sie den Rückenlehnen-Rahmen (7) am Gleitschlitten des Sitzes (2) von oben mit zwei
Inbusschrauben M8x15 (88) und zwei Unterlegscheiben M8 (108). Von rechts und links befestigen Sie ihn
mit je einer Inbusschraube M8x38 (91) und einer Unterlegscheibe M8 (108).
Stecken Sie dann den Handhebel (8) in die sich an der rechten Seite des Gleitschlittens (2) befindliche
Aufnahme (10). Befestigen Sie den Handhebel dann mit zwei Linsenkopfschrauben M5x15 (77).
Schritt 3.1: Montage des Sitzhandgriffes
Befestigen Sie den Sitzhandgriff (3) am Gleitschlitten des Sitzes (2) mit vier Inbusschrauben M8x15 (88) und
vier Unterlegscheiben M8 (108).
Verbinden Sie dann die Handpulskabel (45) die aus dem Sitzhandgriff ragen, mit den Verbindungskabeln
(42) die aus dem Gleitschlitten des Sitzes (2) ragen.
6
