Montage

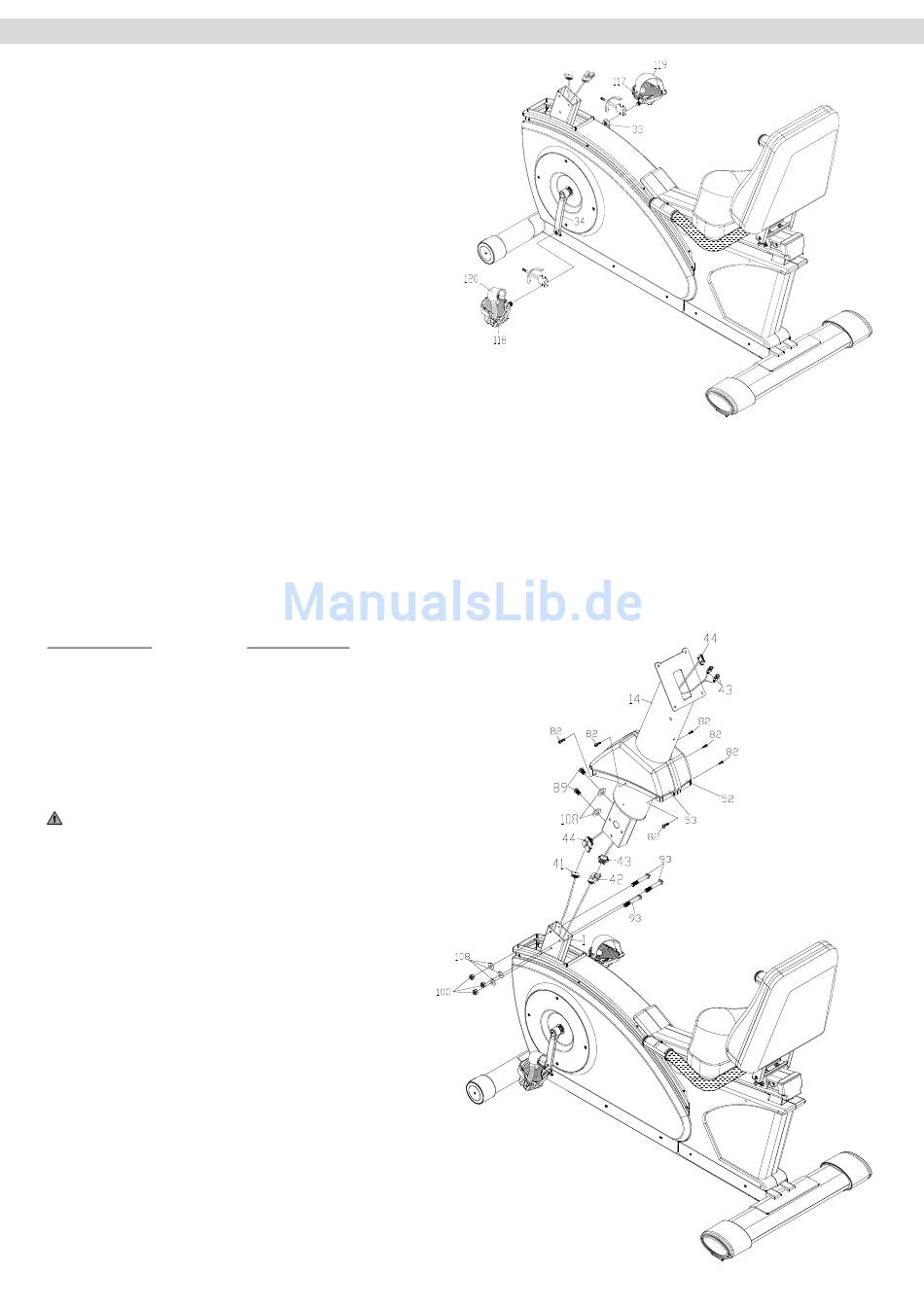

Schritt 4: Montage der Pedale
Setzen Sie das Gewinde der rechten Pedal (119) in die
Aufnahme des rechten Pedalarms (33) ein und schrauben
Sie diese im Uhrzeigersinn fest.
Setzen Sie dann das Gewinde der linken Pedal (118) in
die Aufnahme des linken Pedalarms (34) ein und
schrauben Sie diese gegen den Uhrzeigersinn fest.
Zur besseren Unterscheidung ist das rechte Pedal mit
einem „R" und das linke Pedal mit einem „L" markiert.
Schritt 5: Montage des Lenkerschaftes
Schieben Sie die linke und rechte Lenkerschaftsabdeckung (53-links/52-rechts) von unten auf den
Lenkerschaft (14).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung der Abdeckungen.
Verbinden Sie nun die beiden Kabel (44 & 43) die unten aus dem Lenkerschaft (14) ragen mit den beiden
Kabeln (41 & 42), die aus der Lenkerschaftsaufnahme des Basisrahmens (1) ragen.
Kabelverbindungen:
Basisrahmen:
Pulssensorkabel (42)
Cockpitkabel(41)
Setzen Sie nun den Lenkerschaft (14) in die Aufnahme des
Basisrahmens (1) ein.
Befestigen Sie diesen dann mit drei Inbusschrauben M8x60 (93),
drei Unterlegscheiben M8 (108) und drei selbstsicherenden
Muttern M8 (100).
ACHTUNG: Achten Sie beim Einsetzen und Befestigen des
Lenkerschaftes (14) unbedingt drauf, dass Sie die Kabel nicht
quetschen oder beschädigen.
Tipp:
Setzen Sie erst alle Schrauben mit
und Muttern in die entsprechenden Gewindebohrung
ein und ziehen Sie diese nur leicht an.
Ziehen Sie alle Schrauben erst dann fest an,
wenn diese passgenau sitzen.
Lenkerschaft:
Pulssensorkabel (43)
Cockpitkabel (44)
Unterlegscheiben
8
