Produktbeschreibung

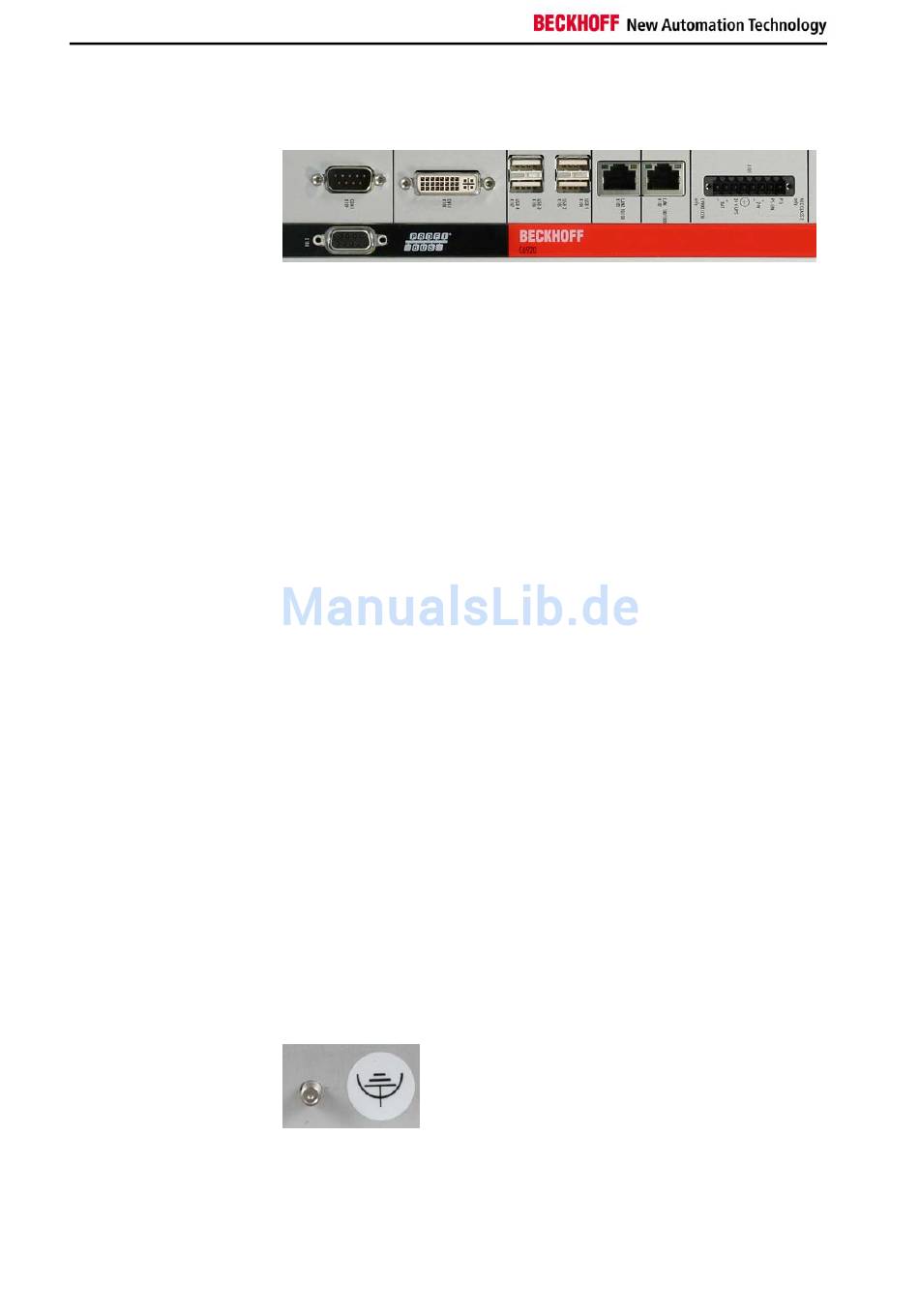

Schnittstellen des
Schaltschrank- Industrie-
PCs

Stromversorgung

Netzwerk
10/100/1000BASE-T
Netzwerk
10/100/1000BASE-T
Netzwerk
10/100BASE-T
USB1 – USB4
DVI-I
RS 232
COM1
Feldbus
Typenschild
Steckkarten-Erweiterung
Masseverbindung
10

Schnittstellen

X109 X108
X110
Stromversorgung
Über die Buchse (X101) wird die Stromversorgung des Industrie PCs
hergestellt.

Netzwerk-Anschluss

Die RJ-45-Buchse (X102) ermöglicht den Anschluss des PCs an ein
10/100/1000 BASE-T Netzwerk.
Die RJ-45-Buchse (X103) ermöglicht den Anschluss des PCs an ein
10/100/1000 BASE-T Netzwerk (ab Version –0020).
Die RJ-45-Buchse (X103) ermöglicht den Anschluss des PCs an ein
10/100 BASE-T Netzwerk (bis Version –0020).

USB-Schnittstellen

Die vier USB-Schnittstellen (X104 – X107) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB2.0-Norm.

DVI (Digital Visual Interface)

Der DVI Anschluss (X108) dient der Übertragung des Videosignals.
Unterstützt wird die DVI-I Norm.

Serielle Schnittstelle

Der Industrie-PC verfügt über eine serielle Schnittstellen COM1 (X109)
vom Typ RS232, die auf eine 9-polige SUB-D Stiftleiste geführt ist.

Feldbus (optional)

Der Industrie-PC verfügt optional über einen Feldbus-Anschluss (X110),
der auf eine 9-polige SUB-D Stiftleiste geführt ist.
Zusätzliche Steckkarten (optional)
Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.
Erweiterung für PCI- und PCIe-Steckkarten (optional)
Optional ist der Industrie-PC mit 2 Steckkartenslots auf Passive-Backplane
lieferbar.
X106 X104
X103 X102
X105
X107
X101
