2.4
Benutzeroberflächen
2.5
Startphase
Nach dem Anschluss an einen Messumformer und nach dem Einschalten der Stromversorgung
durchläuft der MagCheck einen Selbsttest, um die in seinem EEPROM gespeicherten Daten zu
prüfen. Nach dem Test wird für etwa 5 Sekunden "OK" angezeigt (oder "ERROR", falls ein
Fehler aufgetreten ist).
2.5.1 Mit IMoCom-Messumformern (IMoCom-Schnittstelle angeschlossen)
Im nächsten Schritt wird die Kommunikation mit dem IMoCom-Bus des IFC automatisch aufge-
nommen. Nachdem „Test der Schnittstelle" angezeigt wird, meldet sich der MagCheck auf dem
IMoCom-Bus des IFC an. Die Einstellungen des IFC werden ausgelesen und ein 100-%-Signal
wird simuliert.
2.5.2 Mit Messumformern ohne IMoCom oder nicht angeschlossener ImoCom-Schnittstelle
Wenn keine Kommunikation vorliegt, fordert MagCheck Sie zum Drücken der F1-Taste auf und
bleibt so lange im Menü 1.0, bis Daten eingegeben werden (siehe unten). Alle Parameter des
Durchflussmessers müssen im Menü 1.2 manuell eingegeben werden.
Wenn die zugeführte Energie (Feldstrompegel) zu gering ist, flackert die Anzeige des MagCheck
und das Gerät startet nicht. Mögliche Ursachen:
•
mangelhafte Verbindung oder Kabel/Stecker defekt.
•
defekte Feldstromversorgung des Messumformers
•
Anschlussversuch an einen IFC040
Anschluss für externe Stromversorgung
(nur erforderlich beim Übertragen von Verifizierungsdaten zu
einem PC)

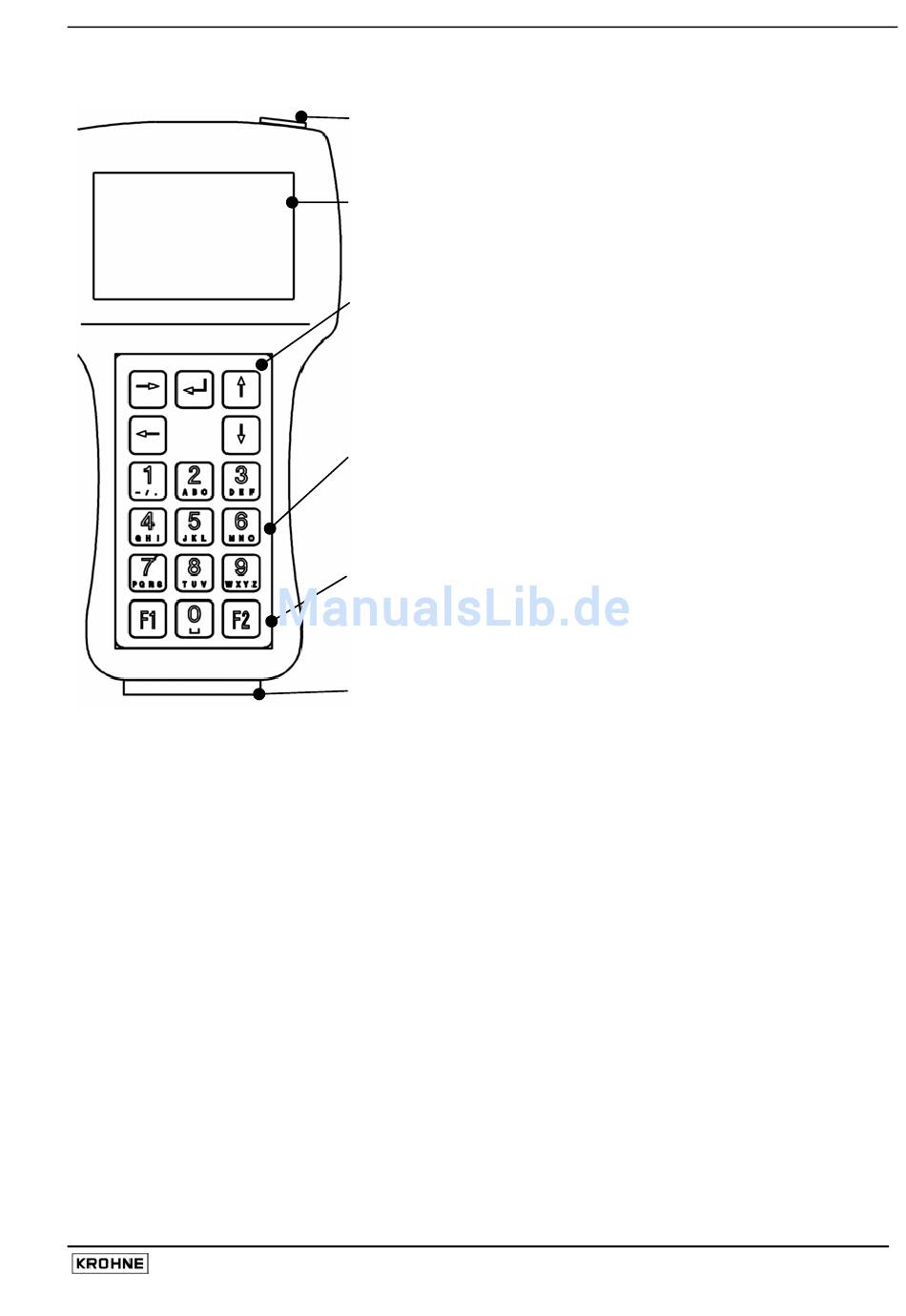

Anzeige
4 Zeilen à 16 Zeichen
Bei externer Stromversorgung hintergrundbeleuchtet
Pfeiltasten
•
Öffnen eines Menüs (→)
•
Bewegen des Cursors zwischen den Zeichen (→ ←)
•
Erhöhen oder Verringern von Werten (↑ ↓)
•
Bestätigen eingegebener Daten (↵)
•
Wechseln zum nächsten (Unter-)menü (↵)
•
Zurück zum Hauptmenü (↵)
Alphanumerische Tasten
•
Eingeben von Werten,
•
Menünummer
•
Text
F1-Taste
•
Starten des MagCheck ohne IMoCom-Verbindung
F2-Taste
•
Nur zum Zugriff auf das Servicemenü, keine Funktion für
die Verifizierung
25-poliger Stecker für
•
Kabel zur Verifizierung von Messumformern
•
Datenübertragungskabel für PC
MagCheck
