KROHNE 03/2003
GR
Handhabung der Montageanleitung
Die Durchflussmessgeräte werden betriebsbereit geliefert.
Der Einbau des Messwertaufnehmers in die Rohrleitung ist nach der Montageanleitung
durchzuführen, die der Verpackung des Messwertaufnehmers beiliegt.
–
Transport
–
Einbau in die Rohrleitung
–
Erdung
7.10028.11.00
Montageanleitung

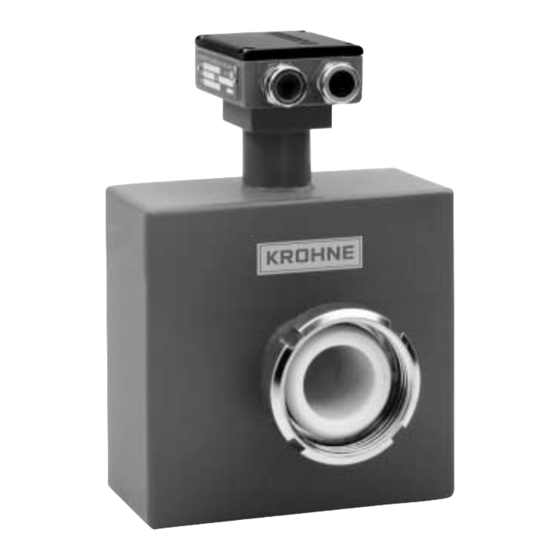

ALTOFLUX M900
ALTOFLUX 3080 K
Magnetisch-induktive
Durchflussmessgeräte
für besondere Applikationen
● Messwertaufnehmer
● Kompakt-Durchflussmessgerät
Seiten 3+4
Seiten 4-5/7-8
Seiten
9
Schwebekörper-Durchflussmessgeräte
Wirbelfrequenz-Durchflussmessgeräte
Durchflusskontrollgeräte
Magnetisch-Induktive Durchflussmessgeräte
Ultraschall-Durchflussmessgeräte
Masse-Durchflussmessgeräte
Füllstand-Messgeräte
Kommunikationstechnik
Engineering-Systeme & -Lösungen
Schaltgeräte, Zähler, Anzeiger und Schreiber
Energie
Druck und Temperatur
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE ALTOFLUX M 900
Inhaltszusammenfassung für KROHNE ALTOFLUX M 900
- Seite 1 © KROHNE 03/2003 7.10028.11.00 Montageanleitung ALTOFLUX M900 ALTOFLUX 3080 K Magnetisch-induktive Durchflussmessgeräte für besondere Applikationen ● Messwertaufnehmer ● Kompakt-Durchflussmessgerät Schwebekörper-Durchflussmessgeräte Wirbelfrequenz-Durchflussmessgeräte Durchflusskontrollgeräte Magnetisch-Induktive Durchflussmessgeräte Ultraschall-Durchflussmessgeräte Handhabung der Montageanleitung Masse-Durchflussmessgeräte Die Durchflussmessgeräte werden betriebsbereit geliefert. Füllstand-Messgeräte Kommunikationstechnik Der Einbau des Messwertaufnehmers in die Rohrleitung ist nach der Montageanleitung durchzuführen, die der Verpackung des Messwertaufnehmers beiliegt.
-
Seite 2: Inhaltsverzeichnis
Austausch der getrennten Messwertaufnehmer ............... 10 Technische Daten......................... 12 10 Abmessungen und Gewichte ....................14 11 Grenzwerte..........................17 Hinweise, falls Sie Geräte zur Prüfung oder zur Reparatur an KROHNE zurücksenden ..19 Beschreibung der Anlage ALTOFLUX magnetisch-induktive Durchflussmessgeräte sind Präzisions-Messgeräte zur linearen Durchflussmessung flüssiger Messstoffe. -
Seite 3: Normen Und Zulassungen
Normen und Zulassungen s. Montage- und Betriebsanleitung für den Messumformer Lieferumfang ALTOFLUX M900 ALTOFLUX 3080 K Messwertaufnehmer Kompakt-Durchflussmessgerät • • Messwertaufnehmer in der bestellten Kompakt-Durchflussmessgeräte in der Baugröße bestellten Baugröße • • Verbindungsleitungen zur Erdung, siehe Verbindungsleitungen zur Erdung, siehe hierzu Kap. -
Seite 4: Wichtige Hinweise Für Den Einbau: Bitte Beachten
Wichtige Hinweise für den Einbau: BITTE BEACHTEN ! • Temperaturen Betriebsdruck und Vakuumbelastung unter Berücksichtigung der Flanschnormen und der Auskleidung, s. Kap. 11 „Grenzwerte“. Umgebungstemperatur Messstofftemperatur -25 bis +60 °C Kompaktanlage 3080 K -25 bis ≤ +60 °C -25 bis +40 °C -25 bis >... -
Seite 5: Installationsbeispiele
• Wirbel- und Drallströmung, Ein- und Auslaufstrecke vergrößern oder Strömungsgleichrichter vorsehen. • Mischung verschiedener Messstoffe, Durchflussmessgerät vor der Mischstelle oder in ausreichendem Abstand dahinter (min. 30 × DN) einbauen, sonst unruhige Anzeige möglich. • Bei Kunststoff- und innen beschichteten Metallrohrleitungen sind Erdungsringe erforderlich, s. -
Seite 6: Geräteschild
Geräteschild ALTOFLUX M900 getrennter Messwertaufnehmer Typenbezeichnung Magnetfeldfrequenz (hier 1/6 der Hilfsenergie-Frequenz) ALTOFLUX M900 Messstellen-Nr. Schutzart nach IEC 529/EN 60529 Serien-Nr. Isolationsklasse Messwertauf- der Feldspulen nehmer-Konstante Nennweite Flanschdruckstufe Auskleidung DN in mm und Oder Flanschklasse Hartgummi entsprechende Zollangabe Elektroden Werkstoff Hastelloy C4 Auskleidungs-Werkstoffe Elektroden-Werkstoffe Hartgummi... -
Seite 7: Einbau In Die Rohrleitung
Einbau in die Rohrleitung • Montagezubehör nicht im Lieferumfang, bauseits bereitzustellen (Schraubenbolzen, Muttern, Dichtungen, usw.). • Rohrleitungsflansche und Betriebsdruck, siehe Tabellen „Grenzwerte“ in Kap. 11 • Abstand der Rohrleitungsflansche siehe Einbaumaß „a“, in Kap. 10 „Abmessungen und Gewichte“ • Flanschlage Durchflussmessgerät zentrisch in die Rohrleitung einbauen. -
Seite 8: Anzugsmomente
Anzugsmomente • Schraubenbolzen, gleichmäßig über Kreuz anziehen, Anzahl und Ausführung s. Tabelle. ® • Spalte A, Anzugsmoment für Teflon -PTFE-Auskleidung • Spalte B, Anzugsmoment für Auskleidung aus Neoprene-, Irathan-, Weich- und Hartgummi • 10 Nm ~ 1.0 kpm Nenn- Druck- Bolzen max. -
Seite 9: Erdung
Erdung • Jedes Durchflussmessgerät muss einwandfrei geerdet sein. • Die Erdungsleitung darf keine Störspannungen übertragen, darum keine anderen elektrischen Geräte gleichzeitig mit dieser Leitung erden. ALTOFLUX M900 getrennte Messwertaufnehmer mit Anschlussdose • Es ist immer eine Funktionserde FE anzuschließen. • Bei Messumformern mit einer Feldstromversorgung größer 125 mA / 60 V ist wegen des höheren Feldstroms ein Schutzleiter PE an den Messwertaufnehmer anzuschließen, siehe folgende Erdungsbilder. -
Seite 10: Austausch Der Getrennten Messwertaufnehmer
Austausch der getrennten Messwertaufnehmer Vor Beginn der Arbeiten Hilfsenergie ausschalten ! Vor der Demontage des „alten“ Messwertaufnehmers notieren Sie bitte die Belegung der Anschlussklemmen. Die Montage des neuen Messwertaufnehmers ist nach der mitgelieferten Montageanleitung durchzuführen. Der elektrische Anschluss an den Messumformer ist nach der Montage- und Betriebs- anleitung des Messumformers vorzunehmen. - Seite 11 Notizen Montageanleitung ALTOFLUX M900 und 3080 K...
-
Seite 12: Technische Daten
Technische Daten Montageanleitung ALTOFLUX M900 und 3080 K... - Seite 13 Montageanleitung ALTOFLUX M900 und 3080 K...
-
Seite 14: Abmessungen Und Gewichte
Abmessungen und Gewichte Montageanleitung ALTOFLUX M900 und 3080 K... - Seite 15 Montageanleitung ALTOFLUX M900 und 3080 K...
- Seite 16 Montageanleitung ALTOFLUX M900 und 3080 K...
-
Seite 17: Grenzwerte
Grenzwerte Montageanleitung ALTOFLUX M900 und 3080 K... - Seite 18 Notizen Montageanleitung ALTOFLUX M900 und 3080 K...
-
Seite 19: Hinweise, Falls Sie Geräte Zur Prüfung Oder Zur Reparatur An Krohne Zurücksenden
Hinweise, falls Sie Geräte zur Prüfung oder zur Reparatur an KROHNE zurücksenden Sie haben mit Ihrem magnetisch-induktiven und Umwelt möglich ist. KROHNE kann Ihre Durchflussmessgerät ein Gerät erhalten, Rücksendung nur dann bearbeiten, wenn Sie • eine Bescheinigung über die Gefahr-Freiheit das in einem nach ISO 9001 zertifizierten dieser Rücklieferung entsprechend folgendem...
