PROFIBUS-DP vornimmt. Hierbei ist insbesondere zu beachten, dass der Segmentkoppler auf der DP-Seite normalerweise auf eine feste Baudrate eingestellt ist. Weitere Informationen zur Planung und zum Betrieb von PROFIBUS-PA-Netzen entnehmen Sie bitte der KROHNE- Broschüre „PROFIBUS-PA-Netze“. KROHNE Messtechnik GmbH & Co. KG · Ludwig-Krohne-Str. 5 D-47058 Duisburg Tel.: 0203-301 0...

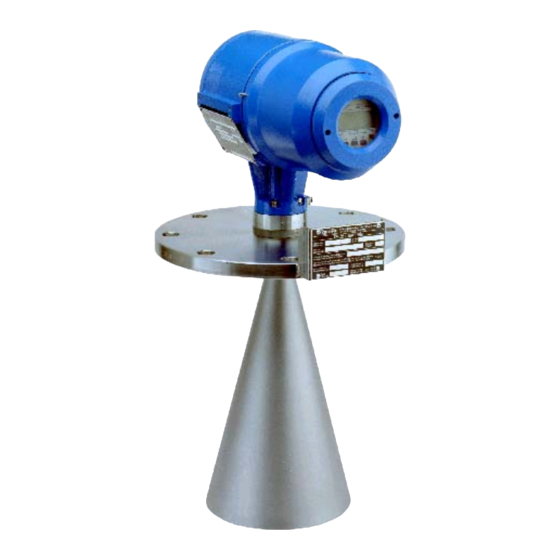

Zusatzanleitung BM70 A / P mit PROFIBUS-PA 1.1 Gerätestammdaten Mit jedem Gerät werden alle verfügbaren Gerätestammdaten (GSD) der KROHNE-Geräte mitgeliefert. Die GSD enthalten Informationen zu dem Gerät, die für die Projektierung des PROFIBUS-DP-Kommunikationsnetzes benötigt werden. entsprechenden Dateien müssen Inbetriebnahme Bussystems Projektierungssystem/Mastersystem geladen werden.
Seite 5
Diagnoseinformationen in den Master übertragen. Die Bedeutung dieser Informationen können Sie der GSD-Datei entnehmen unter UNIT_DIAG_BIT(i). KROHNE Messtechnik GmbH & Co. KG · Ludwig-Krohne-Str. 5 D-47058 Duisburg Tel.: 0203-301 0 Fax: 0203-301 389 · e-mail: krohne@krohne.de...
2.1 Zusammenschaltung von Geräten im Ex-Bereich Wir empfehlen die Projektierung eines PROFIBUS-PA-Netzes im Ex-Bereich nach dem FISCO-Modell der PTB (siehe KROHNE-Broschüre „PROFIBUS-PA-Netze“). Das FISCO-Modell darf angewendet werden, wenn: • alle anzuschliessenden elektrischen Komponenten (auch der Busabschluss) nach FISCO zugelassen sind, •...
