9.2.2 - Anzeigen durch die Steuerung

An der Steuerung von ROBUS befinden sich verschiedene LEDs, von
denen jede sowohl im Normalbetrieb als auch bei Störungen besondere
Anzeigen geben kann.
BLUEBUS-LED
Ausgeschaltet
Dauerleuchten
1 Mal Blinken pro Se-
kunde
2 Mal kurzes Blinken
Mehrmaliges Blinken mit
1 Sekunde Pause
LED STOP
Ausgeschaltet
Dauerleuchten
LED P.P.
Ausgeschaltet
Dauerleuchten
Led ÖFFNET
Ausgeschaltet
Dauerleuchten
Led SCHLIESST
Ausgeschaltet
Dauerleuchten
LED L1 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an: „Automatische Schließung" deaktiviert
Dauerleuchten Zeigt beim Normalbetrieb an: „Automatische Schließung" aktiviert.
Blinkt • Programmierung der Funktionen läuft
• Bei gleichzeitigem Blinken mit L2 bedeutet dies, dass die Anlernphase der Vorrichtungen ausgeführt werden muss (Ab-
schnitt 7.6)
LED L2 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an: „Zulauf nach Durchfahrt der Fotozelle" deaktiviert
Dauerleuchten Zeigt beim Normalbetrieb an: „Zulauf nach Durchfahrt der Fotozelle" aktiviert
Blinkt • Programmierung der Funktionen läuft
• Bei gleichzeitigem Blinken mit L1 bedeutet dies, dass die Anlernphase der Vorrichtungen ausgeführt werden muss (Ab-
schnitt 7.6)
LED L3 Beschreibung
Ausgeschaltet Zeigt beim Normalbetrieb an: „Schließt immer" deaktiviert
Dauerleuchten Zeigt beim Normalbetrieb an: „Schließt immer" aktiviert
26 – Deutsch

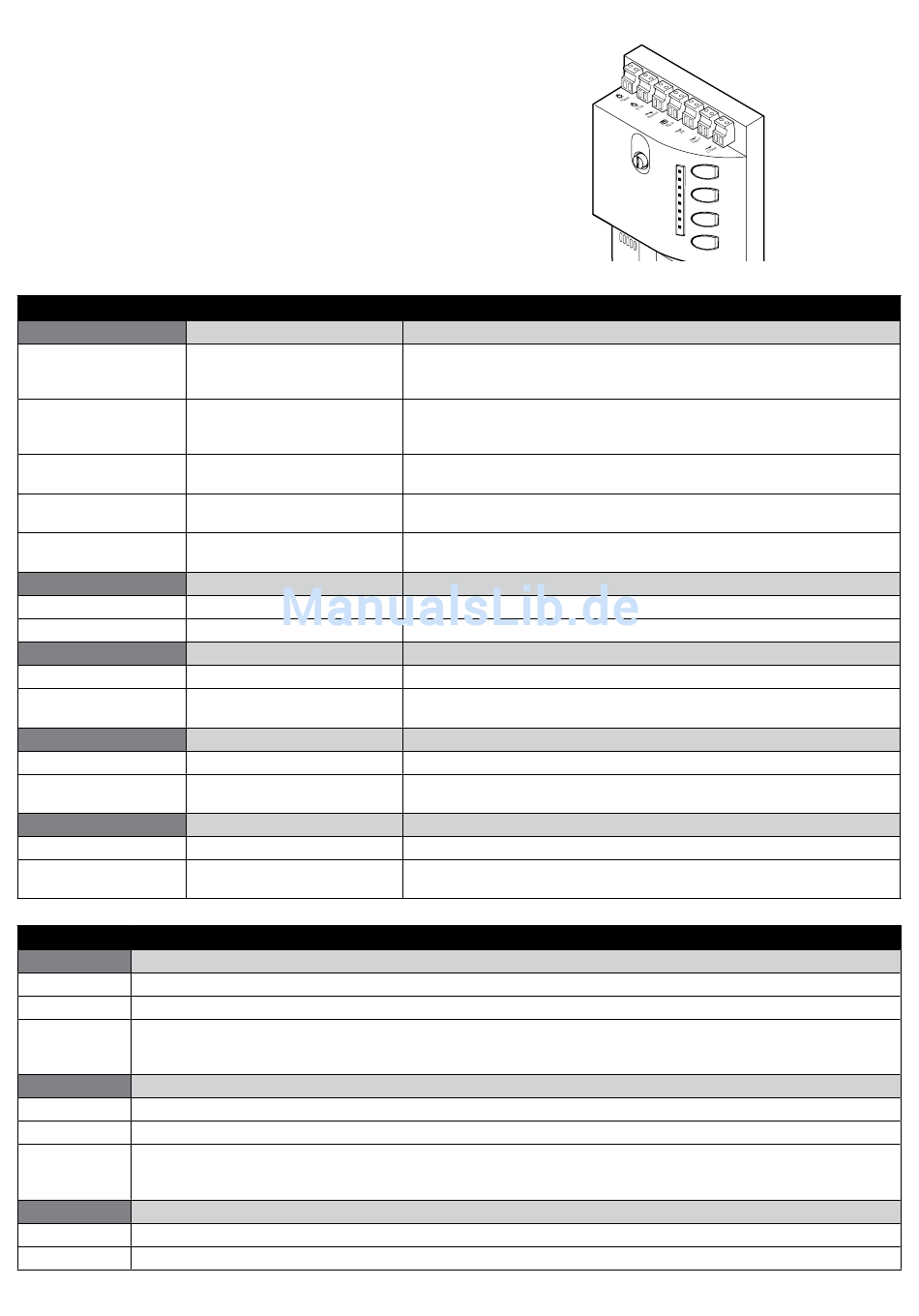

Tabelle 19 - LEDs an den Klemmen der Steuerung
Ursache
Störung
Schwere Störung
Alles OK
Es erfolgte eine Statusänderung
der Eingänge
Verschiedenes
Ursache
Auslösung des STOP-Eingangs
Alles OK
Ursache
Alles OK
Auslösung des Eingangs PP
(Schrittbetrieb)
Ursache
Alles OK
Auslösung des Eingangs OPEN
Ursache
Alles OK
Auslösung des Eingangs CLOSE Ist normal, wenn die an den Eingang SCHLIESST angeschlossene Vorrichtung
Tabelle 20 - LEDs an den Tasten der Steuerung
Maßnahme
Prüfen, ob die Stromversorgung vorhanden ist; prüfen, ob die Sicherungen
ausgelöst wurden; ggf. die Ursache des Defekts überprüfen, dann die Siche-
rungen mit anderen mit demselben Wert auswechseln
Eine schwere Störung liegt vor; versuchen Sie, die Steuerung ein paar Sekun-
den abzuschalten. Falls der Zustand unverändert bleibt, liegt ein Defekt vor
und die Steuerplatine muss ausgewechselt werden
Normalbetrieb der Steuerung
Statuswechsel an folgenden Eingängen sind normal: OPEN, STOP, wenn die
Fotozellen ansprechen oder ein Funksender verwendet wird
Es handelt sich um dasselbe Signal wie auf der Blinkleuchte. Siehe Tabelle 18
Maßnahme
Die am Eingang STOP angeschlossenen Vorrichtungen überprüfen
Eingang STOP aktiv
Maßnahme
Eingang PP (Schrittbetrieb) nicht aktiv
Ist normal, wenn die an den Eingang „PP" (Schrittbetrieb) angeschlossene
Vorrichtung tatsächlich aktiv ist
Maßnahme
Eingang ÖFFNET nicht aktiv
Ist normal, wenn die an den Eingang ÖFFNET angeschlossene Vorrichtung
tatsächlich aktiv ist
Maßnahme
Eingang SCHLIESST nicht aktiv
tatsächlich aktiv ist
L 1
L 2
L 3
L 4
L 5
L 6
L 7
L 8
