08.

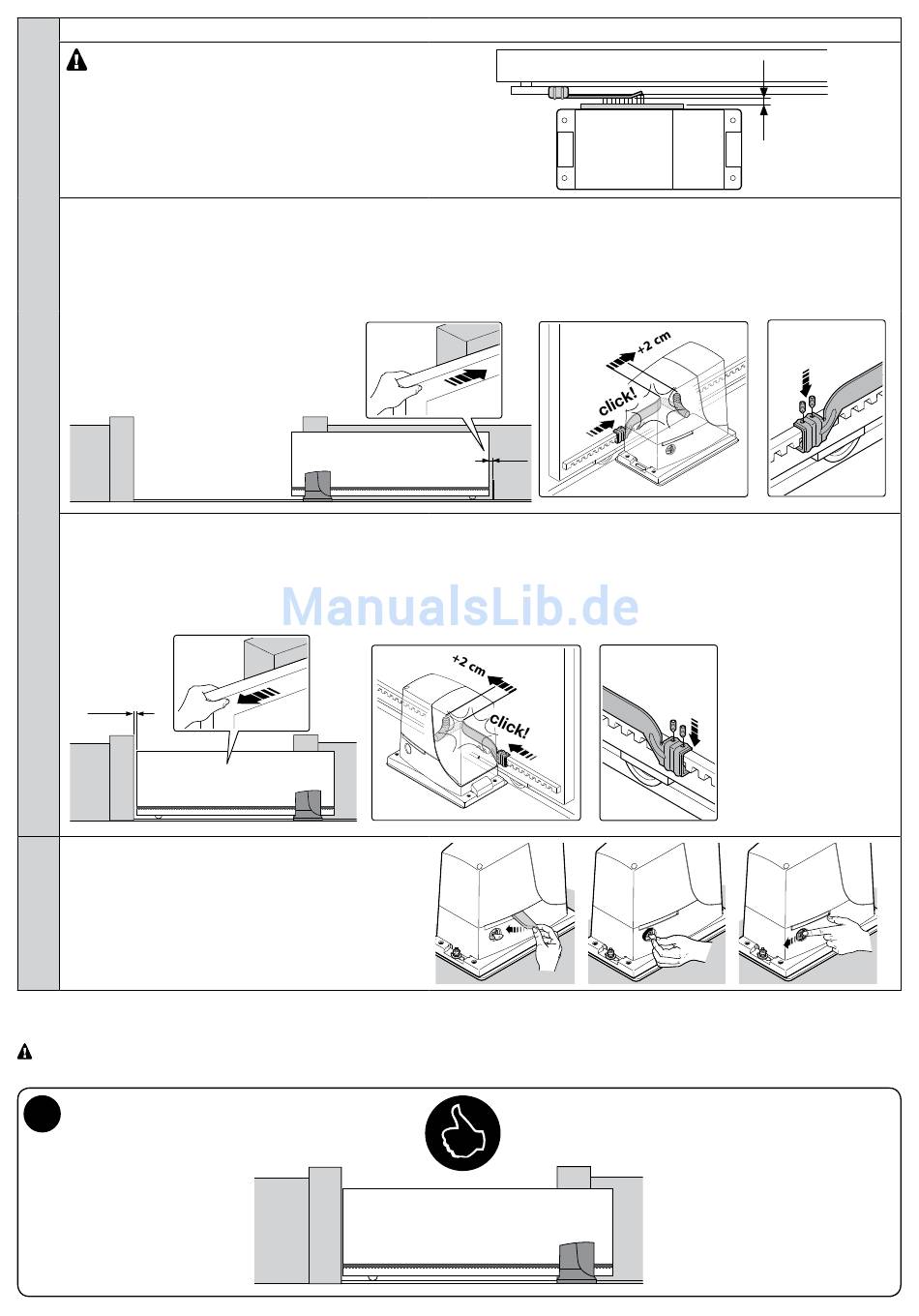

Den Endschalterbügel für die ÖFFNUNG und SCHLIESSUNG befestigen: den Vorgang an beiden Endschaltern durchführen
Für die Versionen RB600P und RB1000P mit indukti-
vem Näherungsendschalter beträgt der optimale Abstand
des Bügels 3 bis 8 mm
ÖFFNUNG:
a - den Torflügel von Hand öffnen, dabei 2/3 cm vor dem mechanischen Endanschlag anhalten
b - den Endschalterbügel in Öffnungsrichtung auf der Zahnstange verschieben, bis der Endschalter auslöst (es ist ein „Klicken" beim
Umschalten des Endschalters zu hören)
c - die Halterung nach dem Klicken um mindestens 2 cm nach vorn verschieben
d - blockieren Sie den Endschalterbügel an der Zahnstange mit den dazugehörigen Stiften
SCHLIESSUNG:
a - den Torflügel von Hand schließen, dabei 2/3 cm vor dem mechanischen Endanschlag anhalten
b - den Endschalterbügel in Schließrichtung auf der Zahnstange verschieben, bis der Endschalter auslöst (es ist ein „Klicken" beim
Umschalten des Endschalters zu hören)
c - die Halterung nach dem Klicken um mindestens 2 cm nach vorn verschieben
d - blockieren Sie den Endschalterbügel an der Zahnstange mit den dazugehörigen Stiften
2-3 cm
09. Den Torantrieb von Hand blockieren
Für die Installation der in der Anlage vorgesehenen Vorrichtungen, siehe jeweilige Bedienungshandbücher.
WICHTIG! – Der Getriebemotor ist ab Werk für einen Einbau auf der rechten Seite ausgelegt (Abb. 5); falls er auf der linken Seite
montiert werden muss, sind die in Abb. 6 gezeigten Arbeitsschritte auszuführen.
5
2-3 cm
3÷8 mm
