Delta ASP Allegro Bedienungsanleitung Seite 8

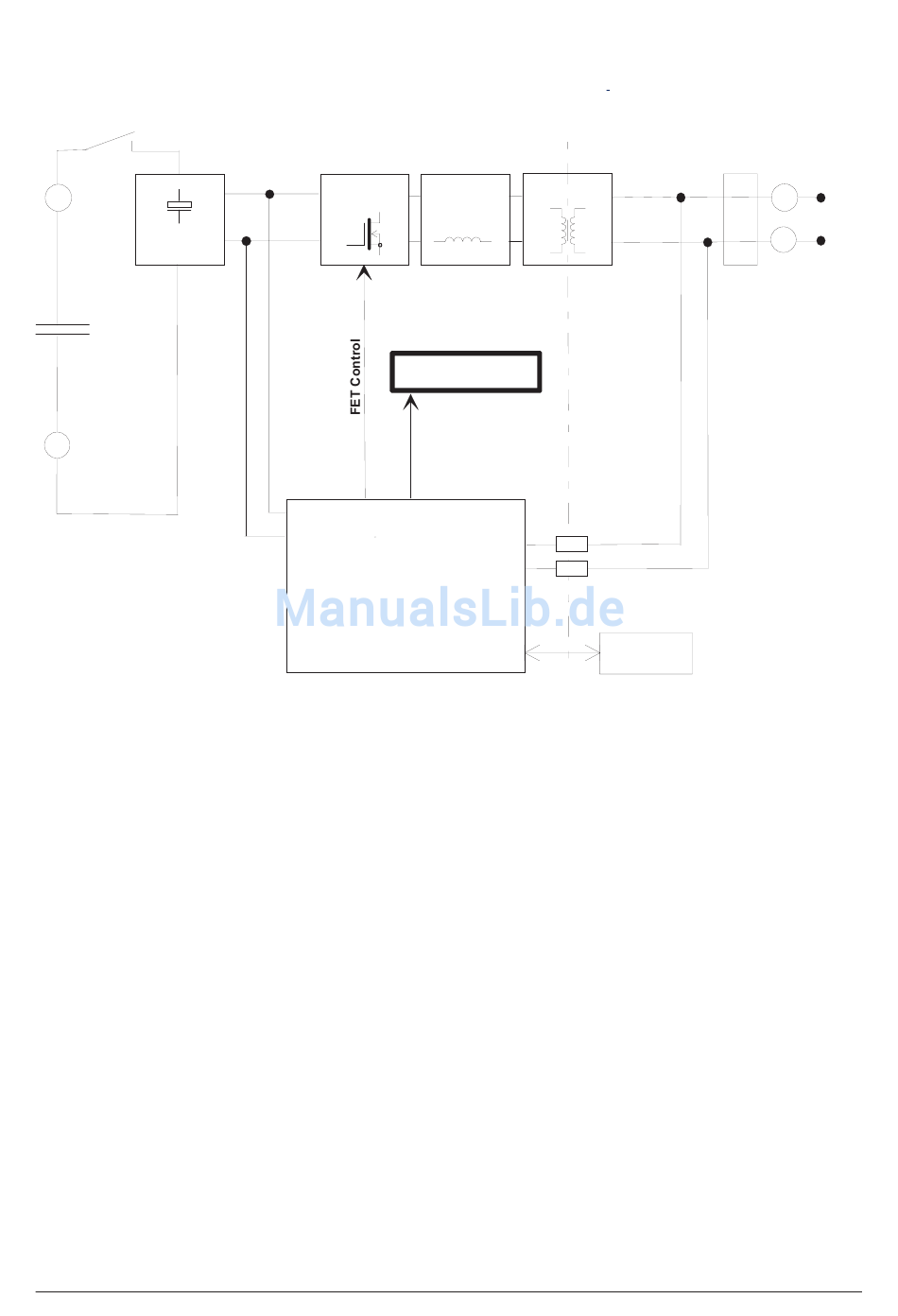

Blockschema
Thermisch/Magnetischer
Schutzschalter
+
+
Input
capacitors
and DC-Filter
Batterie
_
Ein thermisch/magnetischer Schutzschalter am DC-Eingang schützt Ihre Anlage vor grober Fehl-
manipulation. Der eingebaute Ringkerntransformator mit geringen Ummagnetisierungsverlusten
erfüllt die Wünsche nach hohem Wirkungsgrad, kleinen Abmessungen und sehr geringer Störstrah-
lung optimal. Der Transformator ist so dimensioniert, dass ein hoher Wirkungsgrad über einen sehr
weiten Leistungsbereich erreicht wird. Der Transformator sorgt für die galvanische Trennung von
der DC zur AC-Seite. Es besteht keine elektrische Verbindung von der DC- zur AC-Seite!
6
FET - bridge
PWM Filter
LED-Display
Udc, Idc, Pdc
Uac, Fac
Microprocessors
MPPT
FET drives
Startup logic
Temp. supervision
Data output/Remote ON,OFF
AC-low AC-high
Transformer
10M
10M
RS 232
AC Line
AC-Filter
