5 Aufbau einer Standard-PA

5.1 Verkabelung

Das Netzkabel haben Sie mit dem CMS erhalten. Für alle
anderen Kabel sind Sie selbst verantwortlich und je sorg-
fältiger Sie bei der Auswahl der Kabel vorgehen, um so
weniger Probleme sind später im Einsatz zu erwarten. Wir
können hier nur einige Empfehlungen geben mit denen
Sie einen störungsfreien Betrieb Ihres Aufbaus erreichen.
NF-K ,
ABEL SYMMETRISCH ODER UNSYMMETRISCH
Als NF-Verbindung, also alle Leitungen auf denen keine
hohen Ströme fließen, wählen Sie am besten symmet-
risch ausgelegte Kabel (2 Signaladern + Schirmgeflecht)
mit XLR- oder Stereo-Klinkensteckern. Das Kabel sollte
trittfest und in jedem Fall abgeschirmt sein. Wählen Sie
die Kabellänge entsprechend Ihrer Anwendung, aber in
jedem Fall nur so lang wie nötig. Sie vermeiden dadurch
unnötigen "Kabelsalat" und verringern die Stör-
anfälligkeit. Natürlich können Sie alle Ein- und Ausgänge
am CMS unsymmetrisch, z. B. mit Mono-Klinkensteckern,
belegen. In den meisten Fällen werden Sie, aufgrund des
optimal ausgelegten Massesystems im CMS, keine Pro-
bleme mit Einstreuungen haben. Generell stellt ein sym-
metrisch ausgeführtes NF-Verbindungskabel allerdings
die bessere Alternative zu einer unsymmetrischen Ver-
bindung, wie es z. B. ein Mono-Klinkenkabel ist, dar. Die
Buchse am CMS Kabel
MIC INPUT
3 COLD (-)
Alle Klinken-Ein- und Aus-
Cable connection phone to XLR-type, unbalanced
gänge (außer PHONES)
Cable connection phone to XLR-type, balanced
Kanal Insert
Standard phone-type, unbalanced
Main Insert
Alle Klinken-Ein- und Aus-
gänge (außer PHONES)
Standard phone-type, balanced
Kanal Insert
Main Insert
38
?
2 HOT (+)
2
3
1
1 SHIELD
+
hot
-
shield cold
+ -
hot cold
shield
+
hot
-
shield
+ -
hot cold
shield
meisten Audiogeräte wie Endstufen, Equalizer, Effekt-
geräte, Mischpulte und auch einige Keyboards verfügen
über symmetrisch aufgebaute Eingänge bzw. Ausgänge.
Der Schirm im Kabel verbindet bei symmetrischer Si-
gnalführung alle metallischen Gehäuse und verhindert
dadurch lückenlos ein Einkoppeln von externen Störsi-
gnalen, im wesentlichen Brummen, auf den Audiosi-
gnalpfad. Ferner werden Rest-Einstreuungen durch die
symmetrische Leitungsführung in Verbindung mit der
Gleichtaktunterdrückung der Eingangsstufe wirkungsvoll
eleminiert. Im CMS sind alle XLR- und Klinken-Eingänge
symmetrisch und mit hoher Gleichtaktunterdrückung
ausgeführt. Die Ausgänge wie FX, AUX, MASTER, MON im
Mischerteil des CMS sind generell in GND-SENSING-
Technik ausgelegt. Dies ist eine spezielle Beschaltung der
Ausgangsbuchsen, die im wesentlichen die Vorteile der
symmetrischen Ausgangsbeschaltung aufweist, aber
auch ohne Probleme unsymmetrisch mit Monoklinken be-
nutzt werden kann. Wenn Sie diese Ausgänge z. B. mit
langen Leitungen verkabeln wollen, ist wiederum die
symmetrische Signalführung mit XLR bzw. Stereoklinken

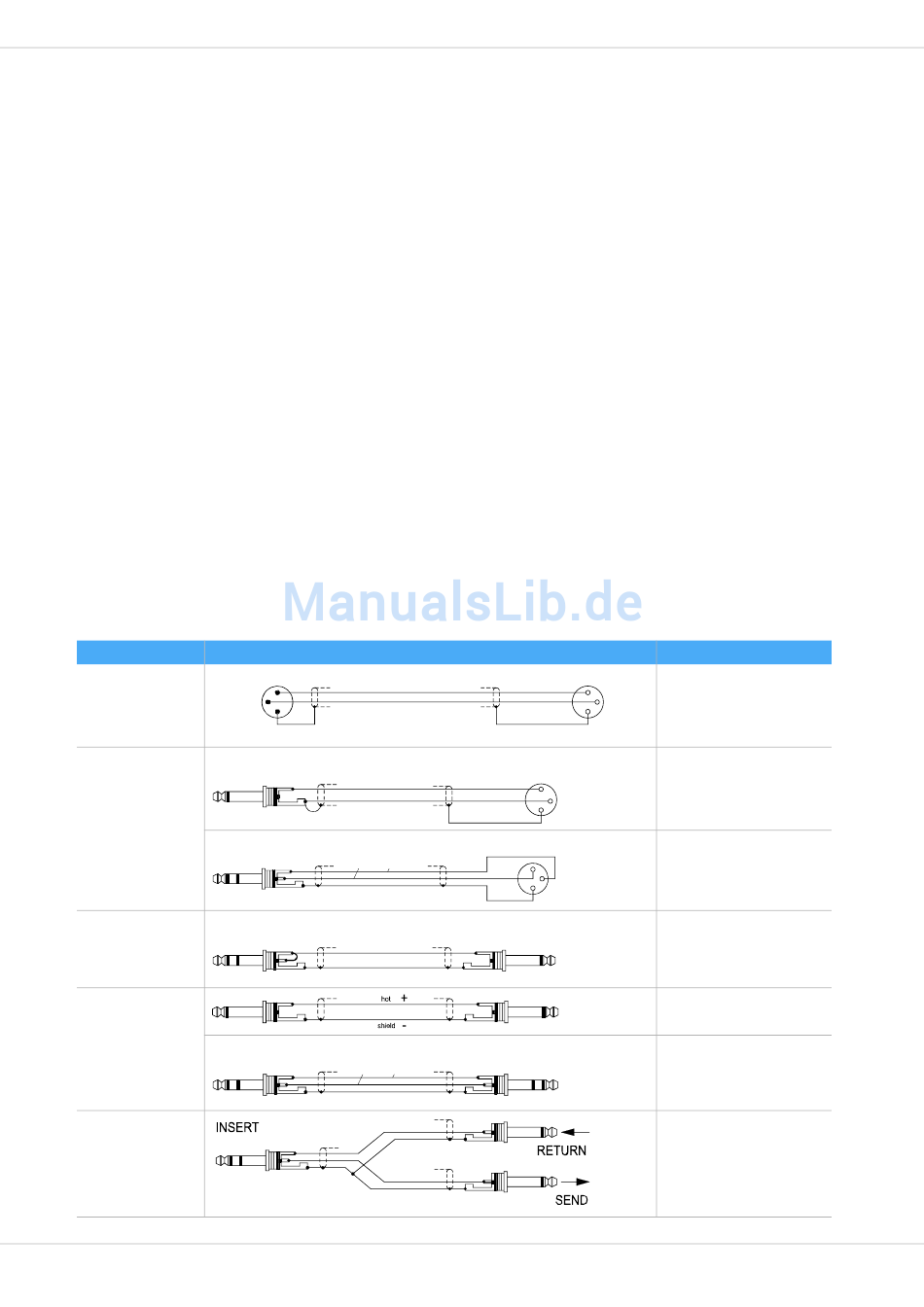

aus besagten Gründen von Vorteil. Nachfolgend finden
Sie einige Kabelkonfigurationen, die Sie sinnvoll in Ver-
bindung mit dem CMS einsetzen können.
2 HOT (+)
2
3 COLD (-)
3
1
1 SHIELD
2
3
1
2
3
1
Anwendung
Mikrofone symmetrisch
Externe Geräte mit unsymmetri-
schen XLR-Ein- und Ausgangsbuch-
sen
Externe Geräte mit symmetrischen
XLR-Ein- und Ausgangsbuchsen
Direct OUT über den INSERT ohne
Signalunterbrechung
Externe Geräte mit unsymmetri-
schen Klinken-Ein- und Ausgangs-
buchsen
Externe Geräte mit symmetrischen
Klinken-Ein- und Ausgangsbuchsen
Y-Kabel für externe Effektgeräte und
Signalprozessor mit Klinkenbuchse
