Quelle: Ermöglicht es Ihnen, die bevorzugte GPS-Quelle
auszuwählen.
Anzeigen des Eventprotokolls
Das Eventprotokoll enthält eine Liste der Systemereignisse.
Wählen Sie Einstellungen > System >
Systeminformationen > Eventprotokoll.
Anzeigen von Informationen zur Systemsoftware
Wählen Sie Einstellungen > System >
Systeminformationen > Softwareinformationen.
Einstellungen für das eigene Schiff
HINWEIS: Für einige Einstellungen und Optionen sind
zusätzliche Karten oder Hardware erforderlich.
Wählen Sie Einstellungen > Mein Schiff.
Kielversatz: Gleicht die Kieltiefe gegenüber der
Wasseroberfläche an, sodass die Tiefe ab dem Kiel und nicht
ab der Schwingerposition gemessen wird
Kielversatzes).
Temperaturuntersch.: Gleicht den Wassertemperaturmesswert
eines NMEA 0183 Sensors für die Wassertemperatur oder
eines Schwingers mit Temperaturmessung an
des
Wassertemperaturunterschieds).
Schiffstyp: Aktiviert basierend auf dem Schiffstyp einige
Kartenplotterfunktionen.
Einrichten des Kielversatzes
Sie können einen Kielversatz eingeben, um die Kieltiefe
gegenüber der Wasseroberfläche anzugleichen, sodass die
Tiefe ab dem Kiel und nicht ab der Schwingerposition gemessen
wird. Geben Sie bei einem Kiel einen positiven Wert für den
Versatz ein. Sie können eine negative Zahl eingeben, um eine
Kompensation bei einem großen Schiff zu erreichen, das
mehrere Fuß tief im Wasser liegt.
1

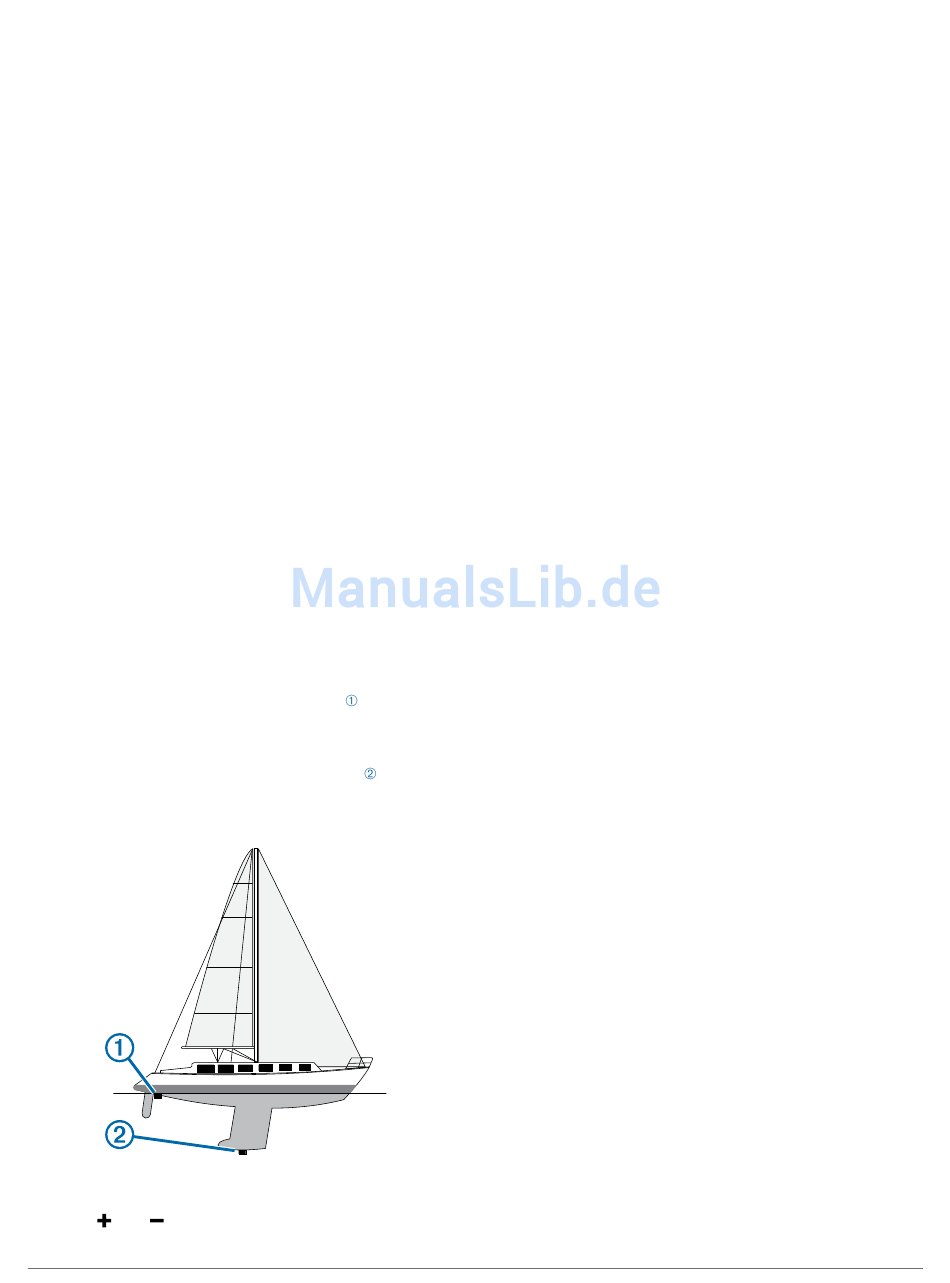

Führen Sie abhängig von der Position des Schwingers die
entsprechenden Schritte aus:
• Wenn der Schwinger an der Wasserlinie
messen Sie die Distanz von der Schwingerposition zum
Kiel des Schiffs. Geben Sie diesen Wert in den Schritten 3
und 4 als positive Zahl ein.
• Wenn der Schwinger an der Kielunterkante
ist, messen Sie die Distanz vom Schwinger zur
Wasserlinie. Geben Sie diesen Wert in den Schritten 3
und 4 als negative Zahl ein.
2
Wählen Sie Einstellungen > Mein Schiff > Kielversatz.
3
Wählen Sie abhängig von der Position des Schwingers die
Option
oder
.
4
Geben Sie die in Schritt 1 gemessene Distanz ein.
Gerätekonfiguration
Einrichten des Wassertemperaturunterschieds
Bevor Sie den Wassertemperaturunterschied einrichten können,
müssen Sie über einen NMEA 0183 Sensor für die
Wassertemperatur oder über einen Schwinger mit
Temperaturmessung verfügen, um die Wassertemperatur zu
messen.
Der Temperaturunterschied kompensiert die
Temperaturmesswerte eines Temperatursensors.
1
Messen Sie die Wassertemperatur mit dem an den
Kartenplotter angeschlossenen Temperatursensor oder mit
dem Schwinger mit Temperaturmessung.
2
Messen Sie die Wassertemperatur mit einem anderen
Temperatursensor oder einem anderen Thermometer, der
bzw. das bekanntlich genaue Daten liefert.
3
Ziehen Sie die in Schritt 1 gemessene Wassertemperatur von
der in Schritt 2 gemessenen Wassertemperatur ab.
Dies ist der Temperaturunterschied. Geben Sie diesen Wert
(Einrichten des
in Schritt 5 als positive Zahl ein, wenn der am Kartenplotter
angeschlossene Sensor eine kältere Wassertemperatur als
die tatsächliche Temperatur misst. Geben Sie diesen Wert in
Schritt 5 als negative Zahl ein, wenn der am Kartenplotter
angeschlossene Sensor eine höhere Wassertemperatur als
(Einrichten
die tatsächliche Temperatur misst.
4
Wählen Sie Einstellungen > Mein Schiff >
Temperaturuntersch..
5
Geben Sie den in Schritt 3 berechneten
Temperaturunterschied ein.
Kommunikationseinstellungen
HINWEIS: Für einige Einstellungen und Optionen sind
zusätzliche Karten oder Hardware erforderlich.
Wählen Sie Einstellungen > Kommunikation.
Serieller Anschluss 1: Richtet das Eingangs-/Ausgangsformat
für den seriellen Anschluss ein, wenn Sie den Kartenplotter
an externe NMEA Geräte, Computer oder andere Garmin
installiert ist,
Geräte anschließen.
NMEA 0183-Einstellungen: Richtet die NMEA 0183
Datensätze ein, die der Kartenplotter überträgt, wie viele
Stellen nach dem Dezimalkomma bei einer NMEA-Ausgabe
installiert
übertragen werden und wie Wegpunkte identifiziert werden
(NMEA 0183
NMEA 0183
Die Kartenplotter unterstützen den NMEA 0183 Standard, der
zum Verbinden verschiedener NMEA 0183 Geräte genutzt wird,
z. B. VHF-Funkgeräte, NMEA Instrumente, Autopiloten,
Windsensoren und Steuerkurssensoren.
Informationen zum Verbinden des Kartenplotters mit optionalen
NMEA 0183 Geräten finden Sie in den Installationsanweisungen
des Kartenplotters.
Für den Kartenplotter sind die NMEA 0183 Datensätze GPAPB,
GPBOD, GPBWC, GPGGA, GPGLL, GPGSA, GPGSV,
GPRMB, GPRMC, GPRTE, GPVTG, GPWPL, GPXTE sowie die
proprietären Garmin Datensätze PGRME, PGRMM und PGRMZ
zulässig.
Dieser Kartenplotter unterstützt auch den WPL-Datensatz, DSC
sowie die NMEA 0183 Eingabe von Echolotdaten mit
Unterstützung der Datensätze DPT (Tiefe) bzw. DBT, MTW
(Wassertemperatur) und VHW (Wassertemperatur,
Geschwindigkeit und Steuerkurs).
NMEA 0183 Einstellungen
Wählen Sie Einstellungen > Kommunikation > NMEA 0183-
Einstellungen.
Echolot: Aktiviert NMEA 0183 Ausgabesätze für das Echolot
(sofern verfügbar).
Route: Aktiviert NMEA 0183 Ausgabesätze für Routen.
Einstellungen).
