Garmin ECHOMAP UHD 6 Serie Installationsanweisungen

ECHOMAP
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise
nicht beachten, könnte es zu Personenschäden, Schäden am
Boot oder am Gerät oder zu einer schlechten Leistung des
Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder am Boot trennen Sie die Stromversorgung des
Boots, bevor Sie mit der Installation des Geräts beginnen.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder Boot stellen Sie vor der Herstellung der
Stromversorgung des Geräts sicher, dass es ordnungsgemäß
geerdet ist. Folgen Sie dabei den Anweisungen in der Anleitung.
Zum Erzielen der bestmöglichen Leistung muss das Gerät
gemäß diesen Anweisungen installiert werden.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Januar 2021
UHD
™
WARNUNG
ACHTUNG
HINWEIS

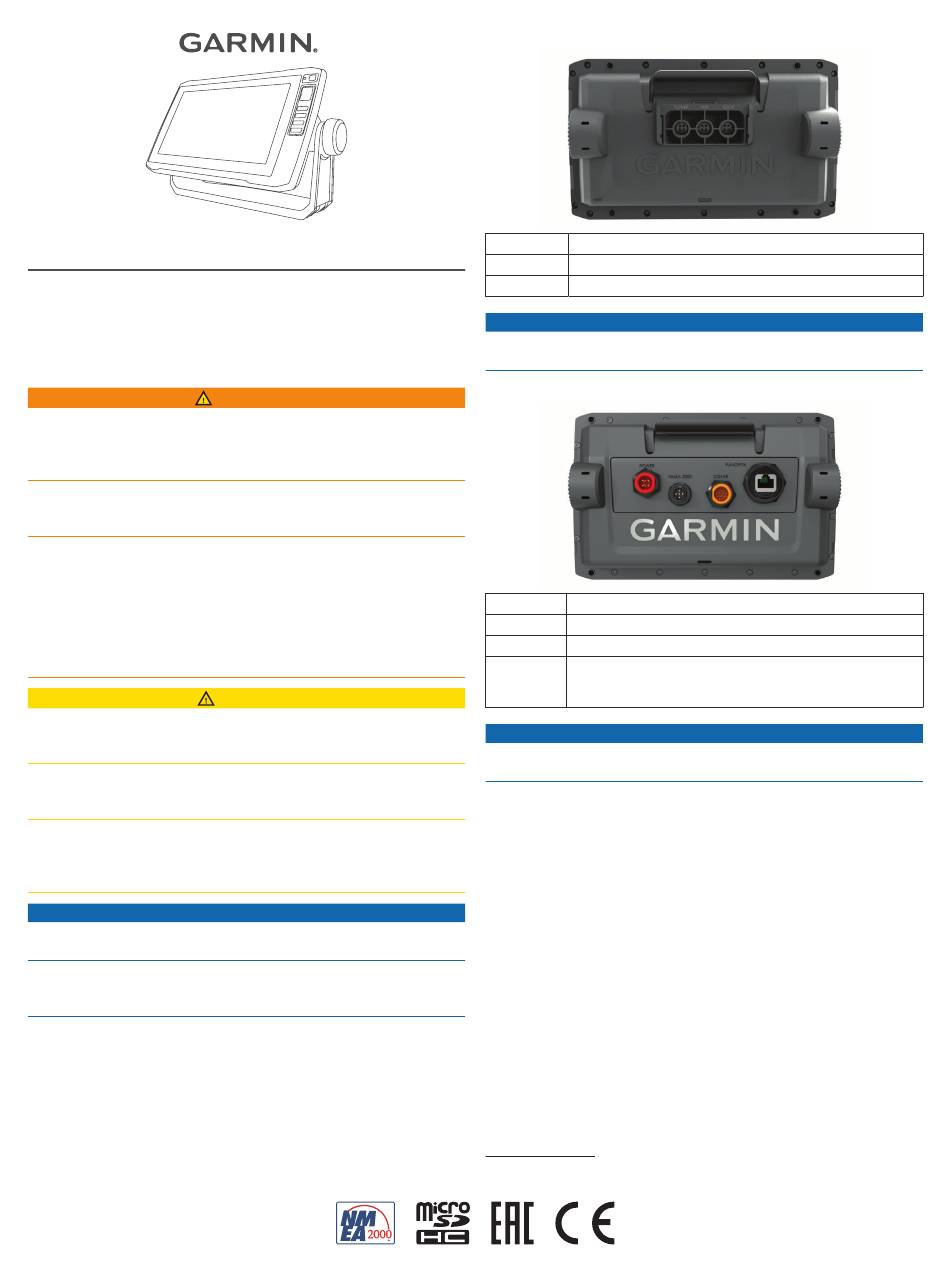

Ansicht der Anschlüsse: ECHOMAP UHD 6x
POWER Stromversorgung und Datenweitergabe
N2K NMEA 2000
XDCR 4-Pin-Geber
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie die
nicht verwendeten Anschlüsse mit den Schutzkappen abdecken.
Ansicht der Anschlüsse: ECHOMAP UHD 7x/9x
POWER Stromversorgung und NMEA 0183 Geräte
NMEA 2000 NMEA 2000 Netzwerk
SONAR 12-Pin-Geber
PANOPTIX Panoptix
werk für die gemeinsame Echolotnutzung, LiveScope
Echolot, Karten und Benutzerdaten
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie die
nicht verwendeten Anschlüsse mit den Schutzkappen abdecken.
Software-Update
Nach der Installation müssen Sie evtl. die Software des
Kartenplotters aktualisieren. Anweisungen zum Aktualisieren der
Software finden Sie im Benutzerhandbuch unter
/manuals/ECHOMAPUHD.
Erforderliches Werkzeug
• Bohrmaschine
• Bohrer
◦ Montage mit Haltebügel: Für die Montagefläche geeignete
Bohrer und Montagesatz
◦ Schwenkhalterung: Bohrer, 3 mm (
◦ Halterung für die bündige Montage: Bohrer, 3 mm
1
( / Zoll) und 9,5 mm (
8
• Kreuzschlitzschraubendreher Nr. 2
.
®
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (optional)
1
Wenn Sie keine NMEA
Teilen von Daten verbinden, ignorieren Sie die blauen und braunen Leitungen.
GUID-D4F04D40-7D5A-4040-AD3F-27506E0DAFD0 v3
Netzwerk
®
HINWEIS
LiveScope Echolot oder Garmin Marinenetz-
™ ™
HINWEIS
1
/ Zoll)
8
3
/ Zoll)
8
0183-Geräte oder keinen anderen Kartenplotter zum
®
1
