Installationsvorgänge
Vorbereiten der Montagefläche für das Radargerät
Vor der Montage des Radargeräts müssen Sie einen geeigneten Montageort auswählen
Seite 3).
1 Befestigen Sie die mitgelieferte Montageschablone auf der Oberfläche des Montageorts entlang der Bug-
Heck-Achse (siehe Schablone).
2 Bringen Sie mit einem 15-mm-Bohrer (
3 Wenn Sie die Netz- und Netzwerkkabel durch die Montagefläche verlegen müssen, wählen Sie eine Stelle
entlang der auf der Schablone gekennzeichneten Mittellinie. Bohren Sie dort mit einem 32-mm-Bohrer
1
(1
/
Zoll) ein Durchführungsloch für die Kabel, und verlegen Sie die Kabel durch die Montagefläche
4
(optional)
(Hinweise zur Verkabelung und für Verbindungen,
4 Entfernen Sie die Montageschablone von der Montagefläche.

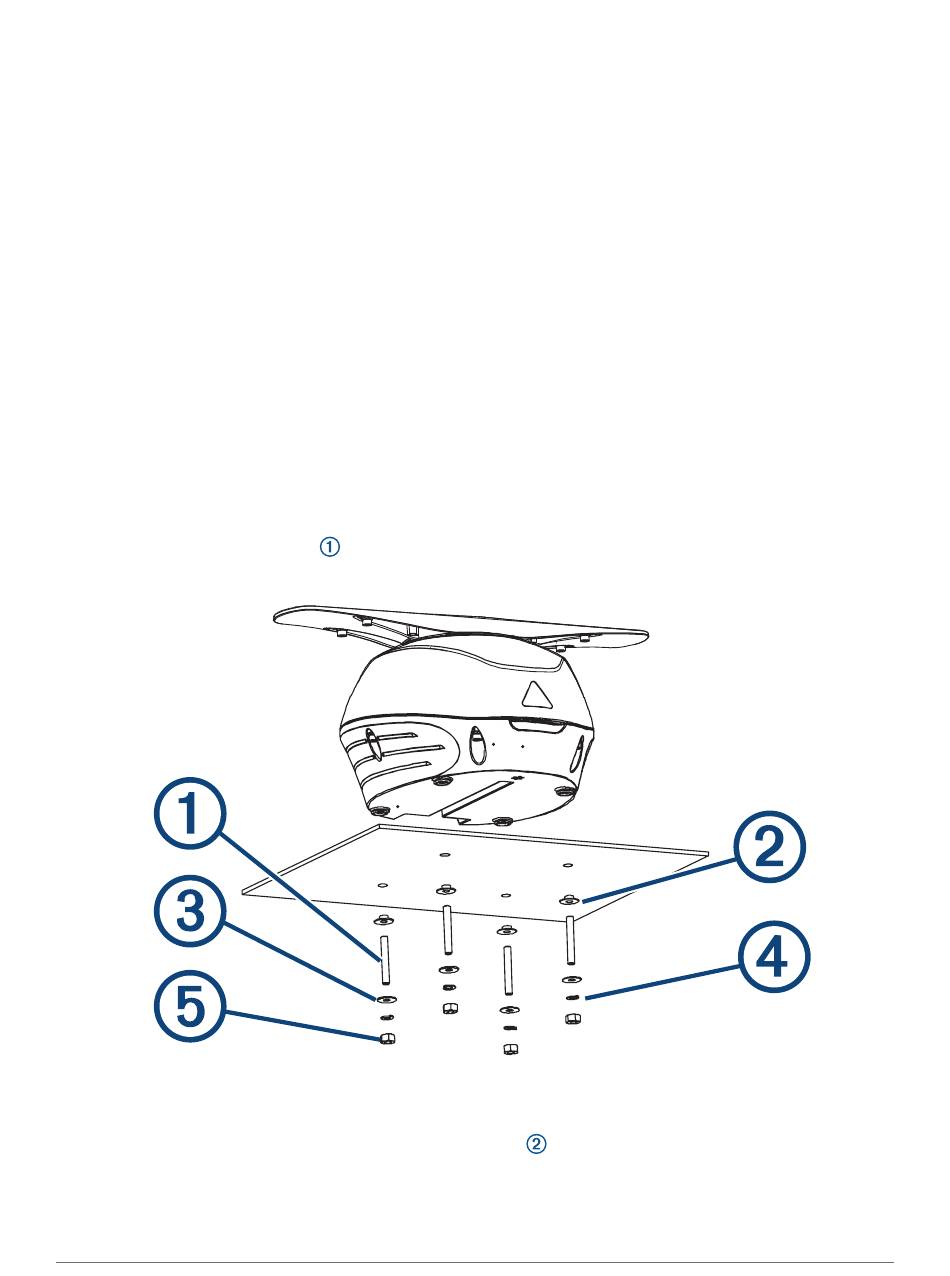

Montieren des Radars
Vor der Montage des Radargeräts müssen Sie einen Montageort auswählen
die Montagefläche vorbereiten
1 Setzen Sie das Radargerät auf die Montagefläche. Dabei müssen die Löcher an der Basis des Radargeräts
auf die Löcher ausgerichtet sein, die Sie beim Vorbereiten der Montagefläche gebohrt haben.
2 Tragen Sie den im Lieferumfang enthaltenen Petrolatum Primer auf die Gewinde der vier Gewindestangen
auf.
3 Führen Sie die Gewindestangen
dann mit einem 6-mm-Innensechskantschlüssel an.
Damit der Standfuß nicht beschädigt wird, sollten Sie die Gewindestangen nicht weiter anziehen, wenn sie
sich nicht mehr leicht drehen lassen.
4 Setzen Sie die mitgelieferten Isolierbuchsen aus Kunststoff
Gewindestangen und in die Löcher.
4
19
/
Zoll) die Montagelöcher an.
32
(Vorbereiten der Montagefläche für das Radargerät,
durch die Montagefläche und in die Basis des Radargeräts. Ziehen Sie sie
Seite 8).
(Hinweise zur Montage,
Seite 4).
unterhalb der Montagefläche auf die
(Hinweise zur Montage,
Seite 3) und
