Hinzufügen von benutzerdefinierten
Kombinationsbildschirmen
Sie können einen Kombinationsbildschirm erstellen, der Ihren
Anforderungen entspricht.
1
Wählen Sie Kombinationen > MENU > Kombination
hinzufügen.
2
Wählen Sie eine Option:
• Ändern Sie den Namen, indem Sie Name wählen, einen
Namen eingeben und Fertig wählen.
• Ändern Sie die Anzahl der angezeigten Funktionen, indem
Sie Funktionen und dann eine Zahl wählen.
• Ändern Sie die Funktion des Bildschirmteils, indem Sie
erst den zu ändernden Bereich und dann in der Liste
rechts eine Funktion wählen.
• Ändern Sie die vertikale oder horizontale Ausrichtung
einer Multifunktionsanzeige, indem Sie Teilen und dann
eine Option wählen.
• Ändern Sie die Darstellung von Daten auf der Seite,
indem Sie Überlagerungszahlen und dann eine Option
wählen.
• Ändern Sie den angezeigten Datentyp, indem Sie
Überlagerungszahlen, ein Datenfeld und schließlich den
neuen Datentyp wählen.
Echolot
Wenn der Kartenplotter ordnungsgemäß mit einem kompatiblen
Schwinger verbunden ist, kann er als Fishfinder eingesetzt
werden. Dank verschiedener Echolotansichten können Sie
Fische in der Umgebung besser erkennen.
Die Echolotansichten können angepasst werden. Welche
Anpassungen möglich sind, hängt von der gewählten Ansicht
sowie vom angeschlossenen Kartenplottermodell und
Schwinger ab.
Echolotansichten
Die verfügbaren Echolotansichten sind von der Art des
Schwingers und des optionalen Echolotmoduls abhängig, die
mit dem Kartenplotter verbunden sind. Beispielsweise können
Sie die Split-Frequenz-Ansicht nur anzeigen, wenn ein
Zweifrequenzschwinger verbunden ist.
Es sind vier grundlegende Arten von Echolotansichten
verfügbar: Eine Vollbildansicht, eine geteilte Bildschirmansicht,
auf der mindestens zwei Ansichten kombiniert sind, eine Split-
Zoom-Ansicht und eine Split-Frequenz-Ansicht, die zwei
verschiedene Frequenzen darstellt. Sie können die
Einstellungen für die einzelnen Ansichten auf dem Bildschirm
anpassen. Wenn Sie z. B. die Split-Frequenz-Ansicht eingestellt
haben, lässt sich die Verstärkung für die einzelnen Frequenzen
getrennt anpassen.

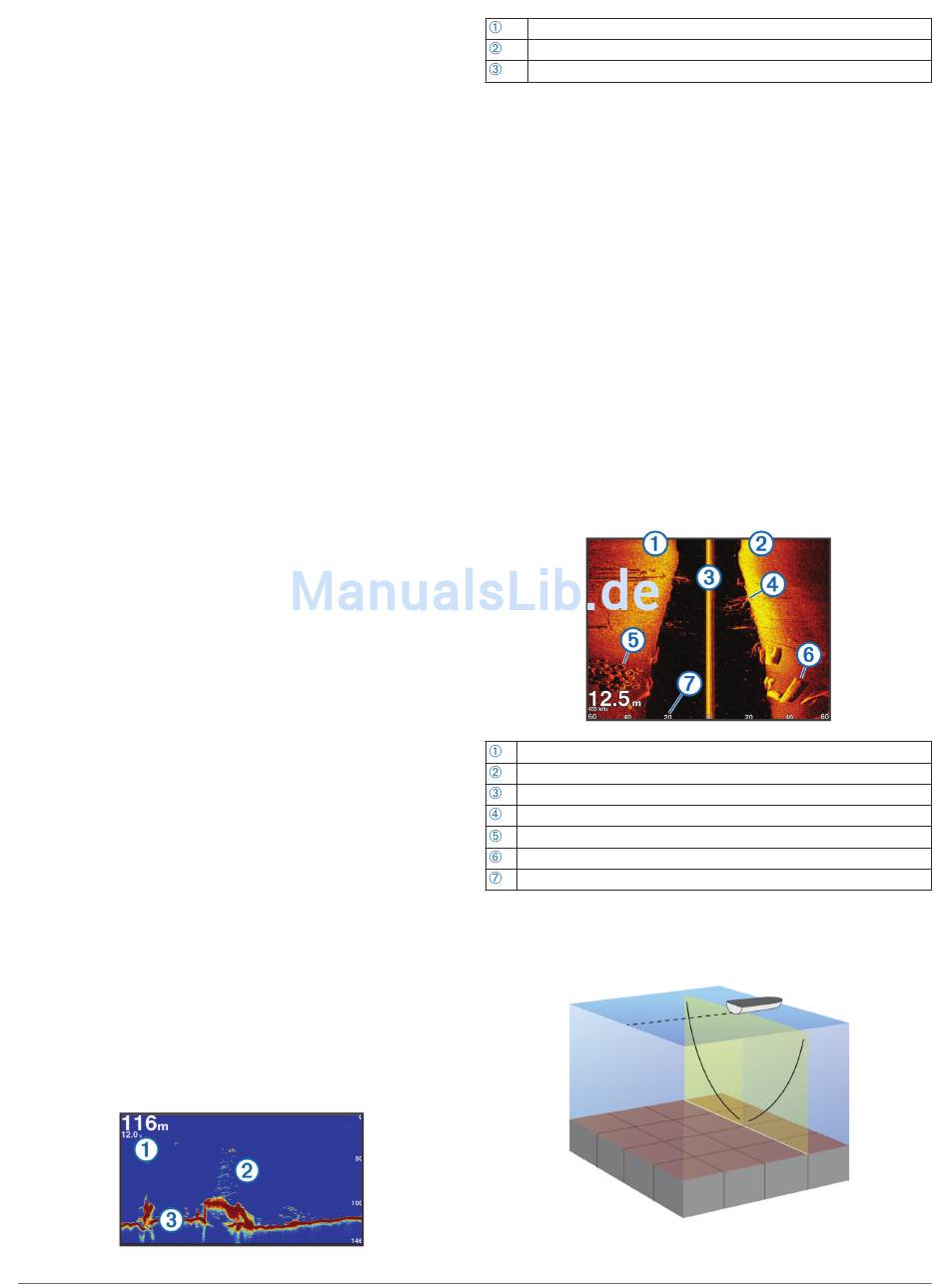

Echolotansicht „Vollbild"
Je nach verbundenen Geräten sind verschiedene
Vollbildansichten verfügbar. In der Vollbild-Echolotansicht wird
ein großes Bild der Echolotmesswerte eines Schwingers
angezeigt. Die Skala am rechten Bildschirmrand zeigt die Tiefe
erkannter Objekte an, während der Bildschirm einen Bildlauf von
rechts nach links durchführt.
Echolot
Tiefenangaben
Schwebende Ziele oder Fische
Grund des Gewässers
DownVü Echolotansicht
HINWEIS: Nicht alle Modelle unterstützen die DownVü
Echolottechnologie und Schwinger.
HINWEIS: Für den Empfang von DownVü Echolotsignalen
benötigen Sie einen kompatiblen Kartenplotter oder Fishfinder
und einen kompatiblen Schwinger.
Das DownVü Hochfrequenzecholot liefert ein klares und
detailliertes Bild von Objekten, Strukturen und Fischen unter
dem Schiff.
Traditionelle Schwinger senden einen konischen Kegel. Die
DownVü Echolottechnologie sendet einen schmalen Kegel, der
dem Strahl in einem Kopiergerät ähnelt. Der Kegel produziert
ein klares, realitätsnahes Bild der Ansicht unter dem Schiff.
SideVü Echolotansicht
HINWEIS: Nicht alle Modelle unterstützen Schwinger mit
SideVü Echolotfunktionen.
HINWEIS: Für den Empfang von SideVü Echolotsignalen
benötigen Sie einen kompatiblen Kartenplotter und einen
kompatiblen Schwinger.
Mit der SideVü Echolottechnologie wird angezeigt, was sich
neben dem Schiff befindet. Sie können sie zum Suchen nach
Strukturen und Fischen verwenden.
Linke Seite des Schiffs
Rechte Seite des Schiffs
Der Schwinger auf dem Schiff
Bäume
Alte Reifen
Baumstämme
Distanz gemessen von der Seite des Schiffs
SideVü/DownVü Echolottechnologie
Der SideVü/DownVü Schwinger sendet nicht den gängigeren
konischen Kegel, sondern einen flachen Kegel, um Wasser und
Grund neben dem Schiff zu scannen.
