Die Ladezeit, um die Akkus voll aufzuladen,
beträgt ca. 10 Stunden. Das Ladegerät kann
auch als Netzteil verwendet werden.
FERNBEDIENUNG
1) Neigung nach oben / unten
2) Neigungsfunktion ein / aus
3) TILT-Funktion
4) Sektionsweise Abschaltung
des Laserstrahls
5) AN-/AUS-Schaler

BEDIENUNG

Gerät auf einigermaßen ebener Fläche oder
auf dem Stativ befestigen.
Zum Einschalten Knopf
Direkt nach dem Einschalten beginnt der
FL 110HA sich selbst zu nivellieren (der La-
serpunkt blinkt während dieses Prozesses).
Wenn die Nivellierung abgeschossen ist, be-
ginnt sich der Rotorkopf mit 800 U/Min. zu
drehen. Je nach Schräglage des Gerätes kann
die Selbstnivellierung bis zu 90 Sek. dauern.
Wenn keine Selbstjustage erfolgt, wurde das
Gerät außerhalb des Selbstnivellierbereiches
von ± 5° aufgestellt (Lampe "B" und Laser-
punkt blinken, Warnsignal ertönt). Gerät
dann auf eine waagerechtere Ebene stellen.
5
1
SLOPE up/down key
SLOPE key 2
SLO PE TI LT
3
TILT key
CALIBRATE
Direction key of
self-calibration

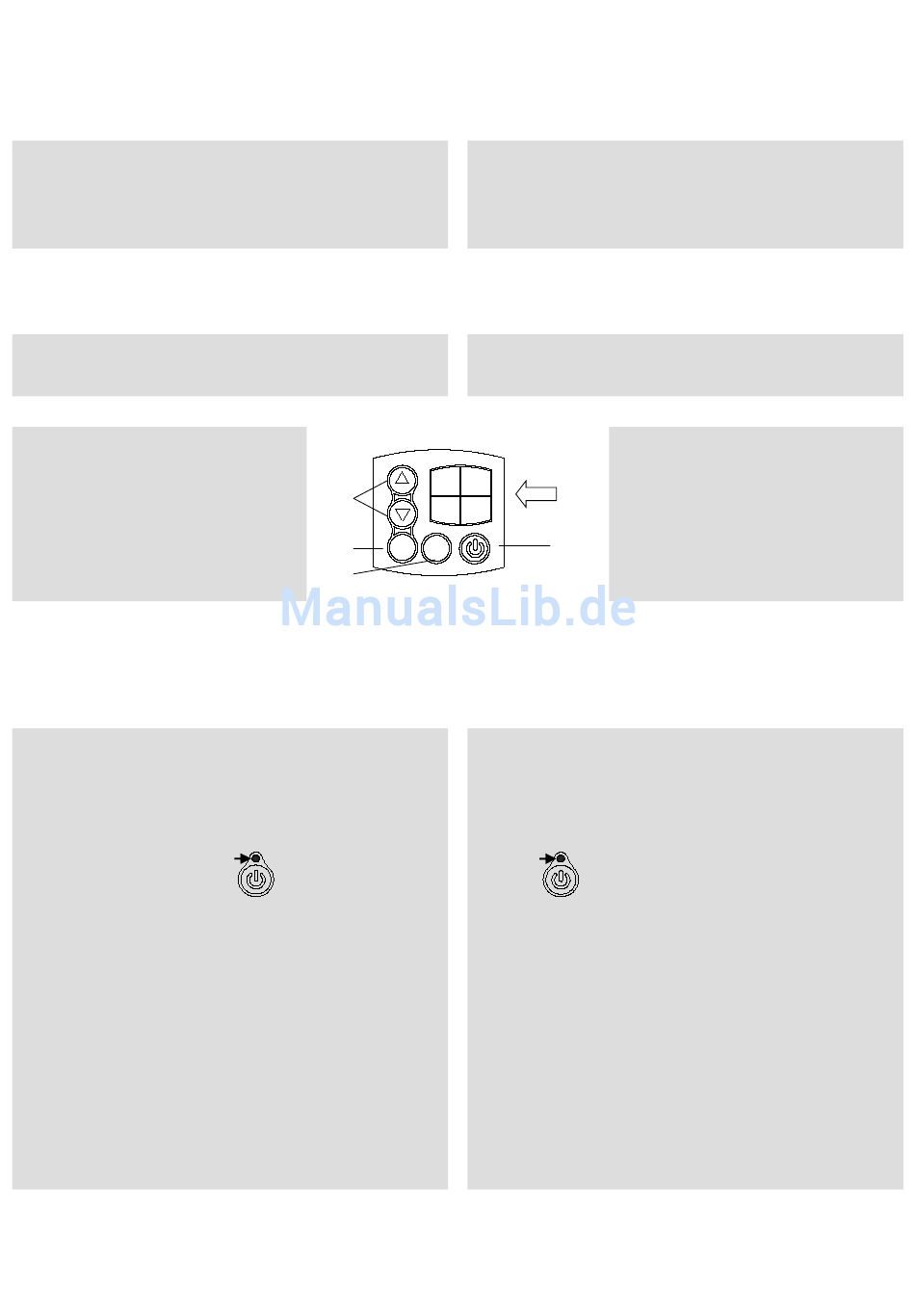

Figure 7: operation panel of remote control
drücken.
Recommended charging time: 10 hours.
The charger can also be used as a power
supply.

REMOTE CONTROL

+X -Y
4 Shield key
+Y -X
5 Sleep key
Confirm key of
self-calibration
Adjust key of
self-calibration

OPERATION

Position FL110HA on a flat surface or mount
on tripod head.
Press to switch unit on.
After switching the unit on, a flashing laser
dot indicates that automatic self-levelling
procedure is working. Laser starts rotating
with 800 rpm when self-levelled.
If the laser was set up out of self-levelling
range (±5°) indication light „B" will flash,
the audible alarm sounds and rotation stops.
Re-set instrument on more even surface.
1) Slop up / down
2) Slope on / off
3) TILT function
4) Shield of laser beam
5) ON/OFF switch
