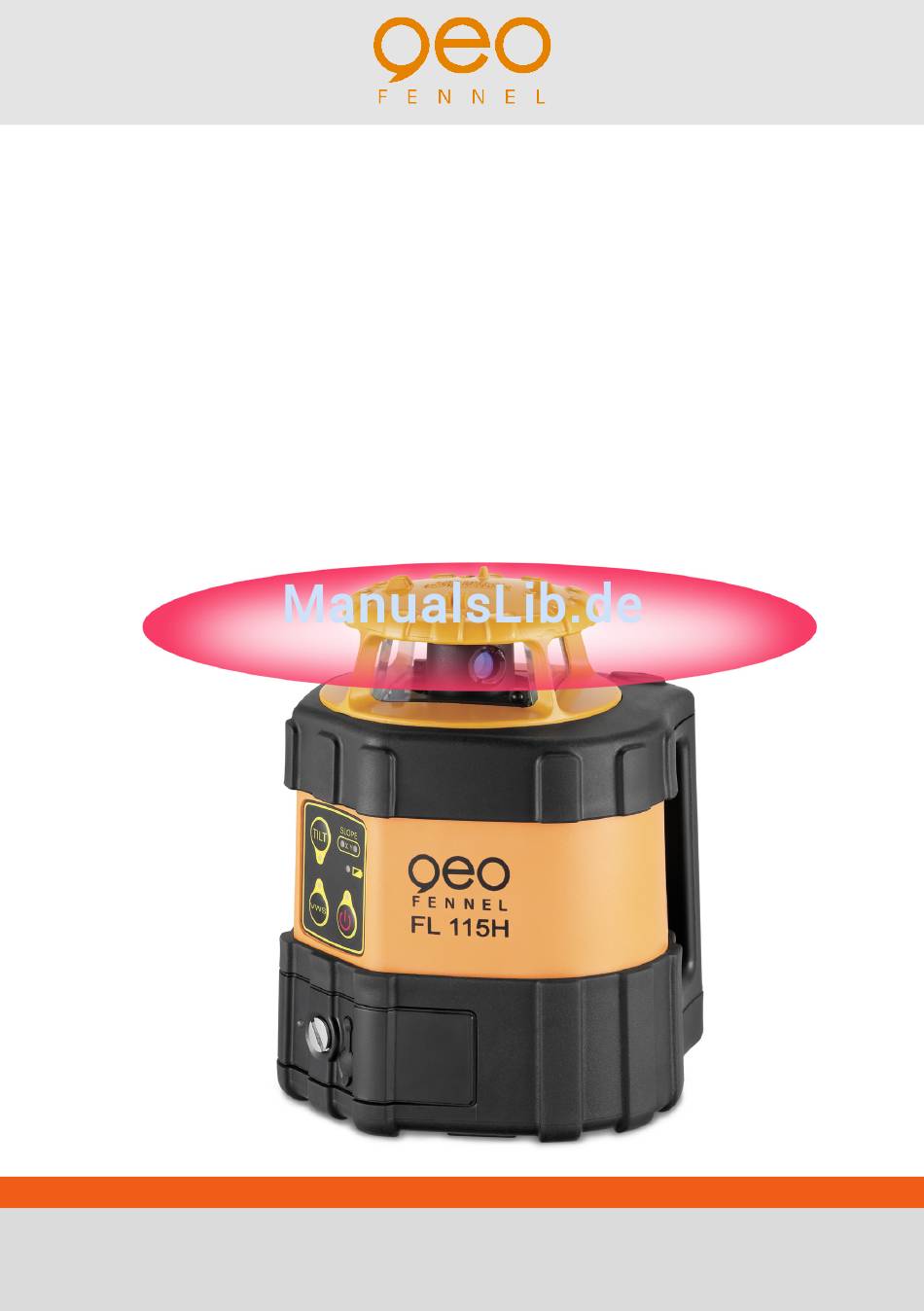

- Seite 1 DE | EN | FR FL 115H BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Lieferumfang
Empfänger FR 45 mit Halteklammer oder · Empfänger FR 77-MM mit Halteklammer · Li-Ion-Akku mit Ladegerät · Batteriefach für Alkalinebatterien · Fernbedienung · Kunststoffkoffer · Bedienungsanleitung Art.-Nr. 211001: FL 115H mit FR 45 Art.-Nr. 211078: FL 115H mit FR 77-MM... -
Seite 4: Nomenklatur
NOMENKLATUR 1. Rotationskopf 2. Tastatur 3. Laseraustrittsfenster 4. Tastatur 5. Batteriefach 6. 5/8“-Gewinde 7 . Buchse für Ladegerät 8. Polaritätsangabe Batterie 9. Kontrollleuchte Ladevorgang 10. Batteriefachverschluss BEDIENFELD A) AN-/AUS-Schalter B) AN-/AUS-LED C) TILT-Alarm-Funktion D) TILT-LED E) V-W-S-Modus F) V-W-S LED G) Neigungs-LED H) Batteriezustandsanzeige I) Sektionsweise Abschaltung des Laserstrahls... -
Seite 5: Stromversorgung
Batteriefach für Li-Ion-Akkupack Alkalinebatterien 6 x AA Alkaline Einwegbatterien Der FL 115H kann alternativ auch mit Alkaline- batterien betrieben werden. Verschluss (10) am Batteriefach (5) aufschrauben. Akkupack entnehmen. 6 x AA Alkalinebatterien in separates Batteriefach einlegen (auf korrekte Polarität achten!). -
Seite 6: Bedienung
Gerät auf einer einigermaßen ebenen Fläche aufstellen oder auf einem Stativ befestigen. Zum Einschalten Knopf drücken. Direkt nach dem Einschalten beginnt der FL 115H sich selbst zu nivellieren (der Laserpunkt blinkt wäh- rend dieses Prozesses). Wenn die Nivellierung abgeschossen ist, beginnt sich der Rotorkopf mit 800 U/Min. zu drehen. -
Seite 7: Neigungseinstellung Slope
V-W-S-MODUS (VIBRATION-WIND-SECURITY) Drücken Sie Taste , um diesen Modus zu aktivieren. Die LED leuchtet, wenn sich das Gerät im V-W-S-Modus befindet. Die V-W-S- Funktion erlaubt Arbeiten während starker Winde, Vibrationen und Stöße. Geringe Bewegungen werden ignoriert. Bei bedeutenden Bewegungen stoppt automatisch die Rotation, da mit dem V-W-S-Modus auch die TILT-Funktion aktiviert wird. -
Seite 8: Bedienelemente
EMPFÄNGER FR 45 BEDIENELEMENTE 1. Libelle (2) 2. Display 3. Referenzmarke 4. Empfangsfenster 5. AN- / AUS-Schalter 6. Lautsprecher 7 . Batteriefach (Rückseite) 8. Ton an / aus 9. Genauigkeit grob / normal / fein 10. Beleuchtung an / aus 11. -
Seite 9: Genauigkeitseinstellung Grob/ Normal / Fein
GENAUIGKEITSEINSTELLUNG GROB/ NORMAL / FEIN Der FR 45 ist mit drei Genauigkeitsstufen ausgestattet. Zur Auswahl Taste (9) drücken: Genauigkeit grob ± 10 mm Displaysymbol: leeres Feld Genauigkeit normal ± 4 mm Displaysymbol: Genauigkeit fein ± 2 mm Displaysymbol: EINLEGEN DER BATTERIE •... -
Seite 10: Eigenschaften
EMPFÄNGER FR 77-MM LIEFERUMFANG · Laser-Empfänger FR 77-MM · 4 x AA Alkalinebatterien · Halteklammer für Nivellierlatte · Spezialhalterung · Bedienungsanleitung Technische Daten Genauigkeit 3-stufig ± 2 mm / ± 5 mm / ± 9 mm Genauigkeit mm-Anzeige ± 1 mm Arbeitsbereich Ø... - Seite 11 BEDIENELEMENTE Libelle Empfangsfeld Magnet 0SET-Taste (Offset) LED-Anzeige LCD-Anzeige Ton und Beleuchtung Einheiten umstellen ein / aus EIN-/AUS-Taste Empfangsgenauigkeit wählen Libelle Magnet Lautsprecher Arretierung für Halteklammer Gewinde für Halteklammer LED-Anzeige seitlich Markierung Nullposition LCD-Anzeige Rückseite LED-Anzeige hinten Batteriefachdeckel...
- Seite 12 Anzeige Einheiten Vorzeichen +/- numerische Anzeige 0SET-Anzeige Anzeige Bezugshöhe Anzeige Genauigkeit Anzeige Beleuchtung Batteriezustandsanzeige Anzeige Ton EIN-/AUS-Taste Schaltet den Empfänger EIN /AUS Taste Empfangsgenauigkeit Auswahl der Empfangsgenauigkeit Taste Einheiten Auswahl der Einheiten Taste Ton / Beleuchtung Ein-/Ausschalten von Ton und Beleuchtung 0SET-Taste Setzen der relativen Null-Position...
-
Seite 13: Stromversorgung
STROMVERSORGUNG BATTERIE EINLEGEN / WECHSELN Batteriefachdeckel auf der Rückseite öffnen und 4 x AA Alkalinebatterien einlegen (auf Polarität achten). Batteriefachdeckel wieder schließen. Wenn das Gerät längere Zeit nicht benutzt wird, Batterien herausnehmen. Bei nachlassender Leistung Batterien rechtzeitig wechseln. BATTERIEZUSTANDSANZEIGE Das Display des FR 77-MM zeigt vier verschiedene Batteriezustände an. Sind die Batterien leer, schaltet das Gerät automatisch ab. -
Seite 14: Gerät Einschalten
BEDIENUNG GERÄT EINSCHALTEN EIN/AUS-Taste einmal drücken, um das Gerät einzuschalten. Für ca. 0,5 Sek. leuchten alle Anzeigen auf (Bild links). Danach befindet sich das Gerät im Empfangsmodus (Anzeige siehe Bild rechts). EMPFANGSGENAUIGKEIT EINSTELLEN Gerät einschalten und mit der Taste „Empfangsgenauigkeit“ auswählen: fein, mittel, grob. Jetzt wird im Display das jeweilige Genauigkeitssymbol und der numerische Wert angezeigt. -
Seite 15: Umschalten Der Einheiten
DISPLAYBELEUCHTUNG EIN / AUS Gerät einschalten und zum Ein- oder Ausschalten der Hintergrundbeleuchtung Taste „ Ton/Beleuchtung“ gedrückt halten. UMSCHALTEN DER EINHEITEN Gerät einschalten und zum Auswählen der Einheiten Taste „UNITS“ so oft drücken, bis die gewünschte Einheit eingestellt ist. Das Symbol im Display zeigt die jeweilige Einstellung an. Millimeter Zentimeter Inch... -
Seite 16: Laserstrahl Empfangen
LASERSTRAHL EMPFANGEN Gerät einschalten und Einstellungen festlegen (z. B. Empfangsgenauigkeit fein, Ton laut). Zum Empfangen des Laserstrahls den Empfänger langsam auf und ab bewegen. Anzeige 1 Anzeige 2 Anzeige 3 LED „Laserstrahl hoch“ LED „Laserstrahl tief“ LED „0-Position“ leuchtet = leuchtet. -
Seite 17: Relative Null - Position
MM-ANZEIGE Wenn sich die Nullmarkierung des Empfängers z. B. 18 mm unterhalb des Laserstrahls befindet, wird dies durch den genauen Zahlenwert im Display angezeigt (siehe linke Grafik). weitere Beispiele Der Laserstrahl Der Laserstrahl ist Der Laserstrahl ist ist genau auf der 19 mm oberhalb 35 mm unterhalb Nullmarkierung... -
Seite 18: Optionales Zubehör
OPTIONALES ZUBEHÖR Aluminiumstativ FS 20 Teleskop-Nivellierlatte Länge 105 -165 cm TN 20-Kombi Gewicht 3,5 kg Durchgehende mm-Teilung Art.-Nr. 151 Direkte vorzeichenrichtige Ablesung der Höhenunter- schiede. Länge 2,40 m Aluminiumstativ FS 23 Aus Aluminiun Länge 105 -170 cm Art.-Nr. 482 Gewicht 3,8 kg Art.-Nr. -
Seite 19: Sicherheitshinweise
SICHERHEITSHINWEISE UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen. Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. -
Seite 20: Bestimmungsgemässe Verwendung
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014. Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt. Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht. www.geo-fennel.de G ERMAN Y Laser IEC 60825-1:2014 P ≤... - Seite 62 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 12/2016 www.geo-fennel.de Precision by tradition.
