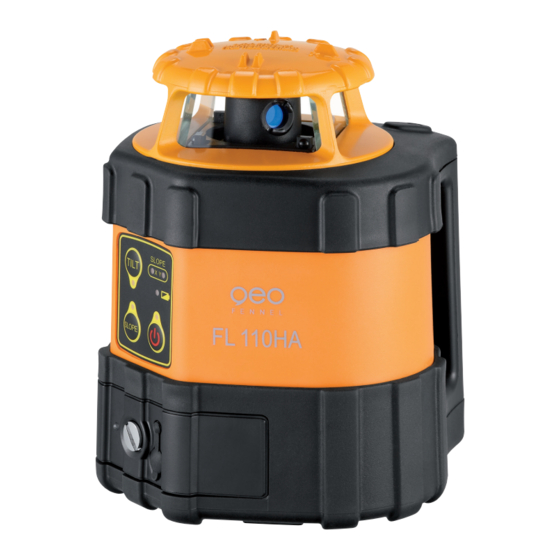

geo-FENNEL FL 110HA Bedienungsanleitung
Verwandte Anleitungen für geo-FENNEL FL 110HA
Inhaltszusammenfassung für geo-FENNEL FL 110HA

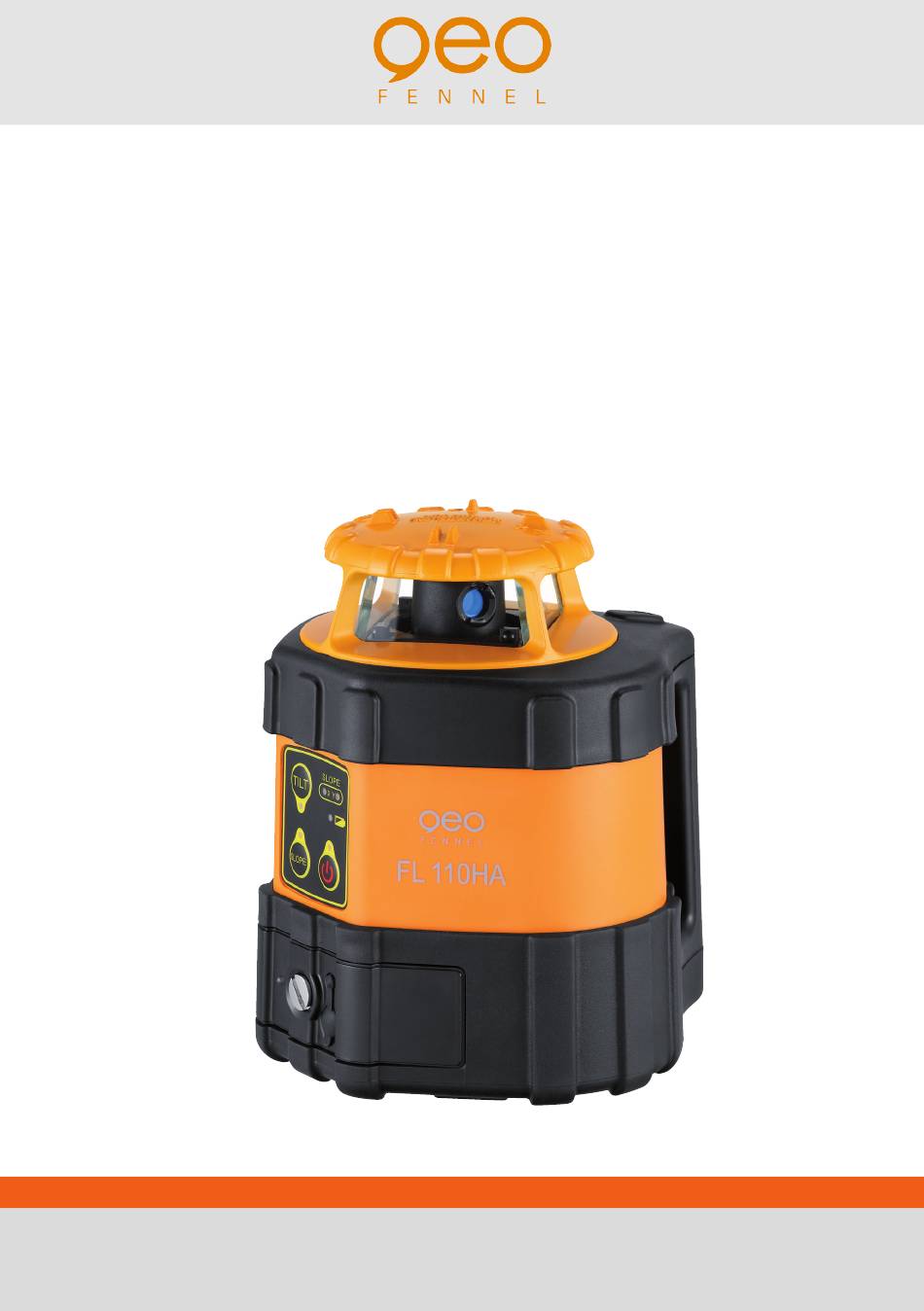

- Seite 1 DE | EN | FR FL 110HA BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Lieferumfang
40h / 6 x AA Alkaline Temperaturbereich -10°C - +50°C Laserdiode 635 nm Laserklasse Staub-/Wasserschutz IP 66 Gewicht 2,1 kg LIEFERUMFANG • Horizontallaser FL 110HA • Empfänger FR 45 mit Halteklammer • Li-Ion-Akku mit Ladegerät • Batteriefach für Alkalinebatterien • Fernbedienung • Kunststoffkoffer • Bedienungsanleitung... -
Seite 4: Nomenklatur
NOMENKLATUR Rotationskopf 2. Tastatur 3. Laseraustrittsfenster 4. Tastatur 5. Batteriefach 6. 5/8“-Gewinde Buchse für Ladegerät 8. Polaritätsangabe Batterie 9. Kontrollleuchte Ladevorgang 10. Batteriefachverschluss BEDIENFELD A) AN-/AUS-Schalter B) AN-/AUS-LED C) TILT-Alarm-Funktion D) TILT-LED E) V-W-S-Modus F) V-W-S LED G) Neigungs-LED H) Batteriezustandsanzeige Sektionsweise Abschaltung des Laserstrahls J) LED geschaltete / nicht geschaltete Sektionen... -
Seite 5: Stromversorgung
Batteriefach für Li-Ion-Akkupack Alkalinebatterien 6 x AA Alkaline Einwegbatterien Der FL 110HA kann alternativ auch mit Alkaline- batterien betrieben werden. Die max. Betriebs- dauer mit neuen Batterien beträgt ca. 40 Std. Verschluss (10) am Batteriefach (5) aufschrauben. Akkupack entnehmen. -
Seite 6: Bedienung
Gerät auf einer einigermaßen ebener Fläche aufstellen oder auf einem Stativ befestigen. Zum Einschalten Knopf drücken. Direkt nach dem Einschalten beginnt der FL 110HA sich selbst zu nivellieren (der Laserpunkt blinkt während dieses Prozesses). Wenn die Nivellierung abgeschossen ist, beginnt sich der Rotorkopf mit 800 U/Min. zu drehen. Je nach Schräglage des Gerätes kann die Selbstnivellierung bis zu 90 Sek. -
Seite 7: Neigungseinstellung Slope
Durch Drücken der TILT-Taste der Fernbedienung / des Lasers wird die automatische TILT- Alarm- funktion de-aktiviert. V-W-S-MODUS (VIBRATION-WIND-SECURITY) Drücken Sie Taste , um diesen Modus zu aktivieren. Die LED leuchtet, wenn sich das Gerät im V-W-S-Modus befindet. Die V-W-S- Funktion erlaubt Arbeiten während starker Winde, Vibrationen und Stöße. -
Seite 8: Empfänger
EMPFÄNGER BEDIENELEMENTE Libelle (2) 2. Display 3. Referenzmarke 4. Empfangsfenster 5. AN- / AUS-Schalter 6. Lautsprecher Batteriefach (Rückseite) 8. Ton an / aus 9. Genauigkeit grob / normal / fein 10. Beleuchtung an / aus 11. Magnet (2) 12. 1/4“-Gewinde f. Klammer (Rückseite) LIEFERUMFANG Empfänger FR 45, Batterie, Halteklammer, Bedienungsanleitung Technische Daten... -
Seite 9: Genauigkeitseinstellung Grob/ Normal / Fein
GENAUIGKEITSEINSTELLUNG GROB/ NORMAL / FEIN Der FR 45 ist mit drei Genauigkeitsstufen ausgestattet. Zur Auswahl Taste (9) drücken: Genauigkeit grob ± 10 mm Displaysymbol: leeres Feld Genauigkeit normal ± 4 mm Displaysymbol: Genauigkeit fein ± 2 mm Displaysymbol: EINLEGEN DER BATTERIE •... -
Seite 10: Optionales Zubehör
OPTIONALES ZUBEHÖR Aluminiumstativ FS 23 Teleskop-Nivellierlatte TN 20-Kombi Länge 105 -170 cm Durchgehende mm-Teilung Gewicht 3,8 kg Direkte vorzeichenrichtige Ablesung Art.-Nr. 152 der Höhenunterschiede. Länge 2,40 m Aus Aluminiun Kurbelstativ FS 30-L Art.-Nr. 482 Länge 90 - 285 cm Gewicht 8,2 kg Art.-Nr. -
Seite 11: Sicherheitshinweise
SICHERHEITSHINWEISE UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen. Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten warten. UMGANG UND PFLEGE Messinstrumente generell sorgsam behandeln. -
Seite 12: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzuführen: Ermittlung von Höhen; rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen. WARN- UND SICHERHEITSHINWEISE · Richten Sie sich nach den Anweisungen der Bedienungsanleitung. · Anleitung vor Benutzung des Gerätes lesen. ·... - Seite 13 NOTIZEN...
- Seite 25 NOTES...
- Seite 36 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 08/2013 www.geo-fennel.de Precision by tradition.
