4.1.7 Montage der
Wasserenthärtungsanlage
– Nach dem Spülen der Wasserleitung
den Montagedeckel (4) des Einbaudreh-
flansches (2) entfernen.
– Die Wasserenthärtungsanlage (1) auf
die Wandhalterung (5) stellen.
– Den Anschlussflansch der Wasserenthär-
tungsanlage mit der Profilflanschdich-
tung an den Einbaudrehflansch (2) bzw.
das Umgehungsventil (3) schrauben.
Profilflanschdichtung

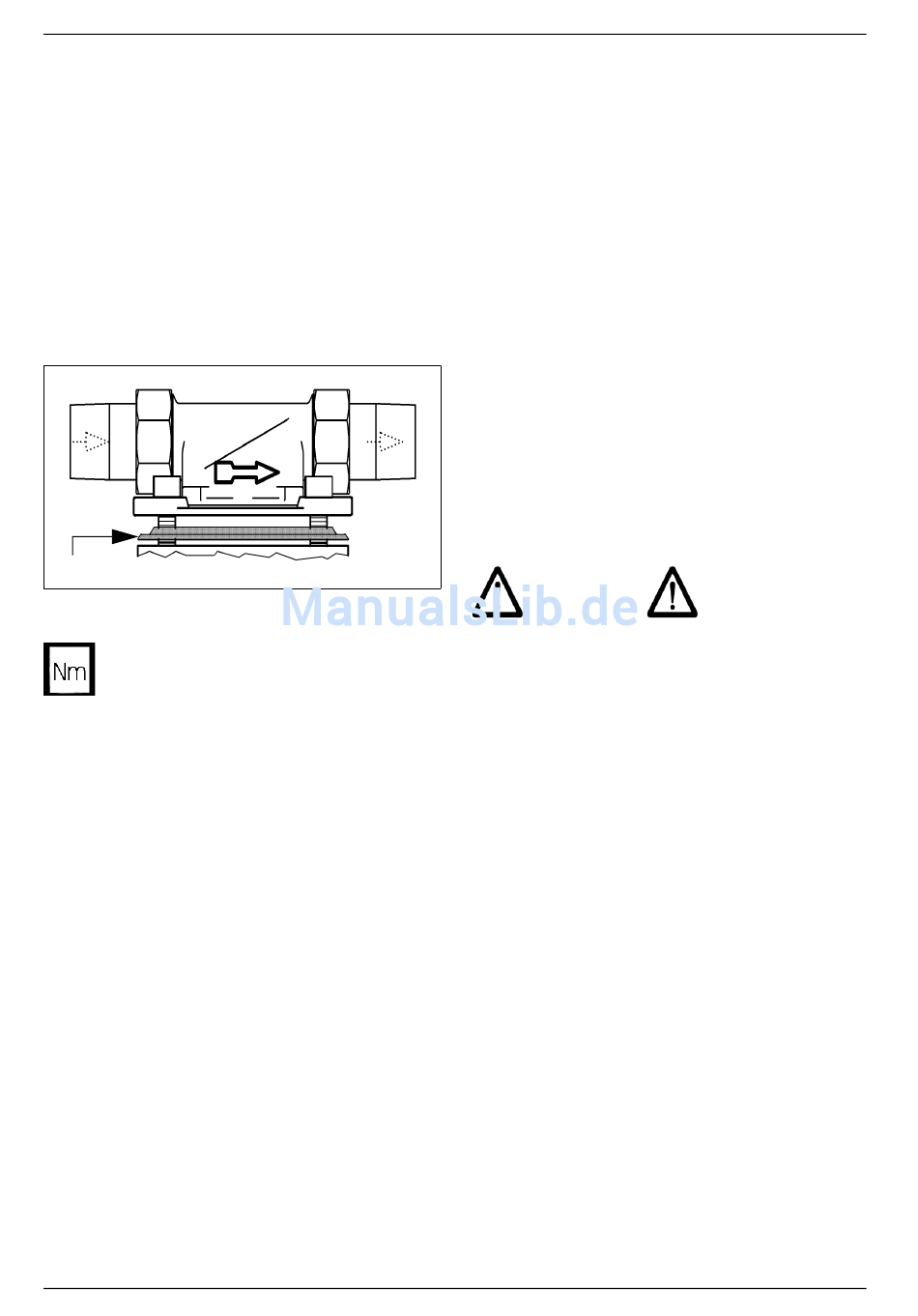

Abb. 8:
Einbaudrehflansch
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Wasserenthärtungsanlage
nicht beschädigt bzw. verspannt wird!
Das Profil der Profilflanschdichtung muss
zum
Einbaudrehflansch
Abb. 8). Wird dies nicht beachtet, so kann
es zu Undichtheiten und zum Austreten von
Wasser kommen. Dabei können Wasser-
schäden an Haus und Einrichtung entstehen.
12
Installation
4.1.8 Abwasseranschluss und
Die Schläuche für das Regenerations-
Abwasser und den Sicherheitsüberlauf
müssen beide knickfrei zum Abwasserkanal
verlegt werden. Für einen freien Auslauf
oberhalb der Abwasserrinne bzw. des
Bodenablaufs muss gesorgt sein.
Der Abwasserschlauch mit 10 mm Außen-
durchmesser darf nicht höher als der
Steuerkopf verlegt werden. Die Schlauch-
länge darf maximal 3 m betragen. Loses
Ende des Schlauches an Rohrleitung oder
dergleichen mit beiliegendem Klebeband
gut befestigen.
Der Sicherheitsüberlaufschlauch mit 19 mm
Außendurchmesser muss mit stetigem
Gefälle zum Abwasserkanal knickfrei ver-
legt werden.
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Der Abwasseranschluss darf sich nicht
oberhalb
befinden.
zeigen
(siehe
4.1.9 Ableitung des Spülwassers
Für das Abwasser und den Sicherheitsüber-
laufschlauch muss ein ausreichend dimen-
sionierter Abwasseranschluss (z. B. Boden-
ablauf) nach DIN 1986 vorhanden sein.
JUDO BIOQUELL-MINI
Sicherheitsüberlaufschlauch
ACHTUNG
der
Wasserenthärtungsanlage
