4.3.3. DC Strommessung
Der maximale DC Eingangsstrom beträgt 24mA. Versuchen Sie nicht, Ströme zu
messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden,
übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock
verursachen und das Messgerät beschädigen.
1. Trennen Sie die Spannungsversorgung des zu messenden Kreises.
2. Drücken Sie die MODE Taste und wählen Sie den Messmodus MEAS mA aus. Das
Symbol "MEAS" erscheint auf dem Display.
3. Verbinden Sie die rote Messleitung mit der mA Eingangsbuchse, und die schwarze
Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die rote und die schwarze Messleitung in Reihe mit dem Kreis, dessen
Strom Sie messen möchten und achten Sie auf die Strompolarität (siehe Abb. 5: DC
Strommessung
5. ).
6. Aktivieren Sie den zu messenden Kreis. Der Stromwert wird im Hauptdisplay und der
Prozentwert in Bezug auf die Vollaussteuerung im sekundären Display angezeigt.
7. Die "OL"-Meldung gibt an, dass der zu messende Strom den maximalen Wert, der mit
dem Gerät gemessen werden kann, überschreitet. Das Symbol "-OL" auf dem Display
WARNUNG

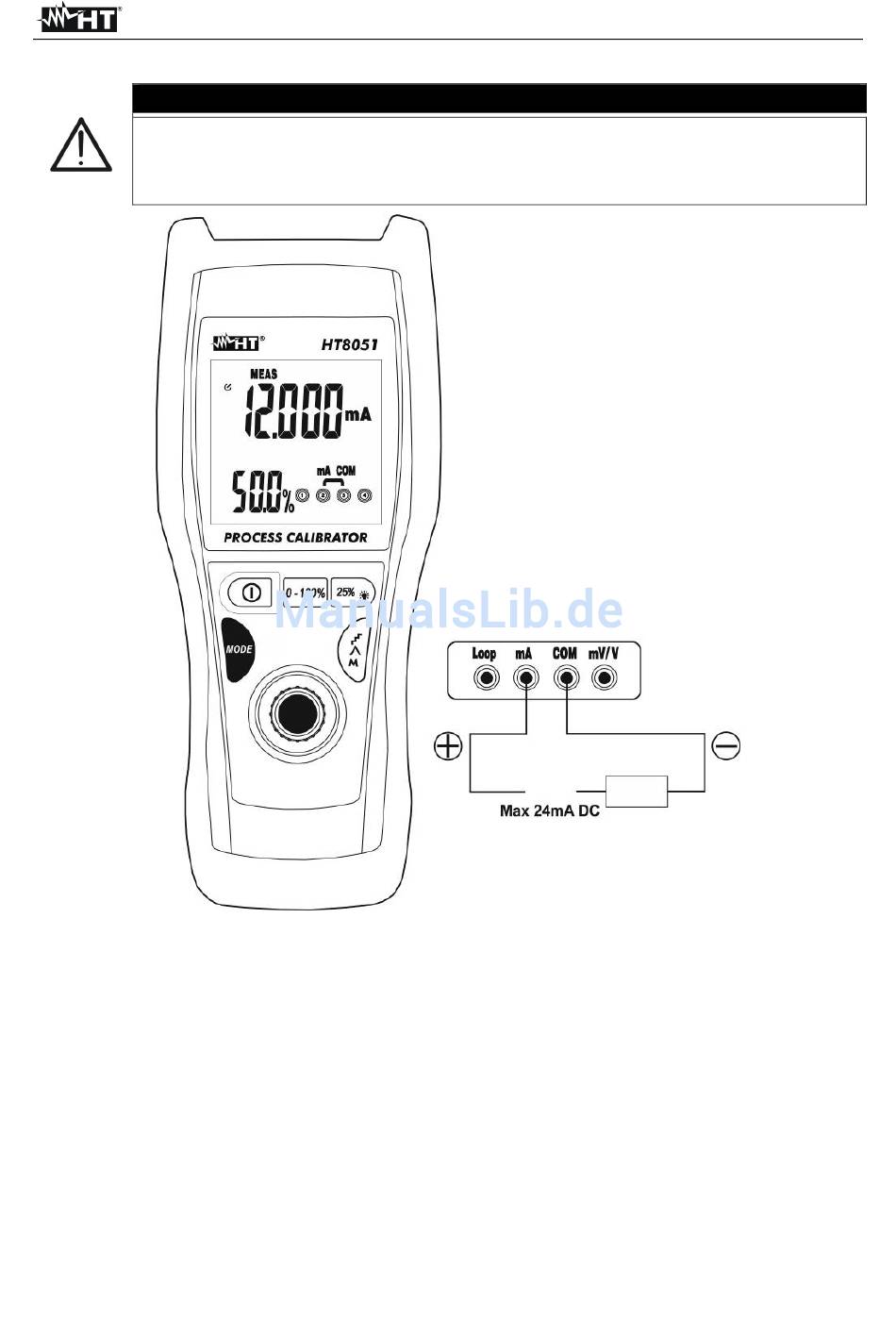

Abb. 5: DC Strommessung
DE - 13
HT8051
