6. Wartung
Das Sieb auf der Saugöffnung in der Wanne ist
regelmäßig zu reinigen.
Die Pumpe erfordert keine Wartungsarbeiten mit Aus-
nahme des Ausbaus zur Reinigung und zur Verstop-
fungsbeseitigung in den Innenteilen und vom Draina-
geloch, wenn man im Lauf der Zeit und des Gebrauchs
eine Verminderung der Leistungen bzw. der Selbsten-
tleerungsfähigkeit feststellt.
Eine Reinigung mit Wasserstrahl direkt auf die ohne
Wannen-Schutztafeln installierte Pumpe ist zu vermei-
den.
Alle Arbeiten am Aggregat nur bei
abgeschalteter Stromzufuhr durch-
führen und sich versichen, daß die
Pumpe nicht aus Unachtsamkeit un-
ter Spannung gesetzt werden kann.
7. Demontage
Demontage und Montage unter Zuhilfenahme des
Schnittbildes (Seite 11) durchführen.
Zur Trennung des Motors mit der Antriebslaterne
(32.00) vom Pumpengehäuse (14.00) sind die Schrau-
ben (14.24) mit Muttern (14.28) und Scheiben (14.29)
zu lösen. Das Pumpengehäuse ist danach zwischen
den gegenüberliegenden Ansätzen mit zwei Schrau-
benziehern abzudrücken. Danach kann das Laufrad
(28.00) demontiert werden. Dafür einen breiten
Schraubendreher in die vorgesehene Nut auf der
gegenüberliegenden Ventilatorseite der Welle (78.00)
stecken. Laufrad mit einer Hand halten und durch
Drehen der Welle mit dem Schraubendreher im
Gegenuhrzeigersinn abschrauben (Abb. 3a).

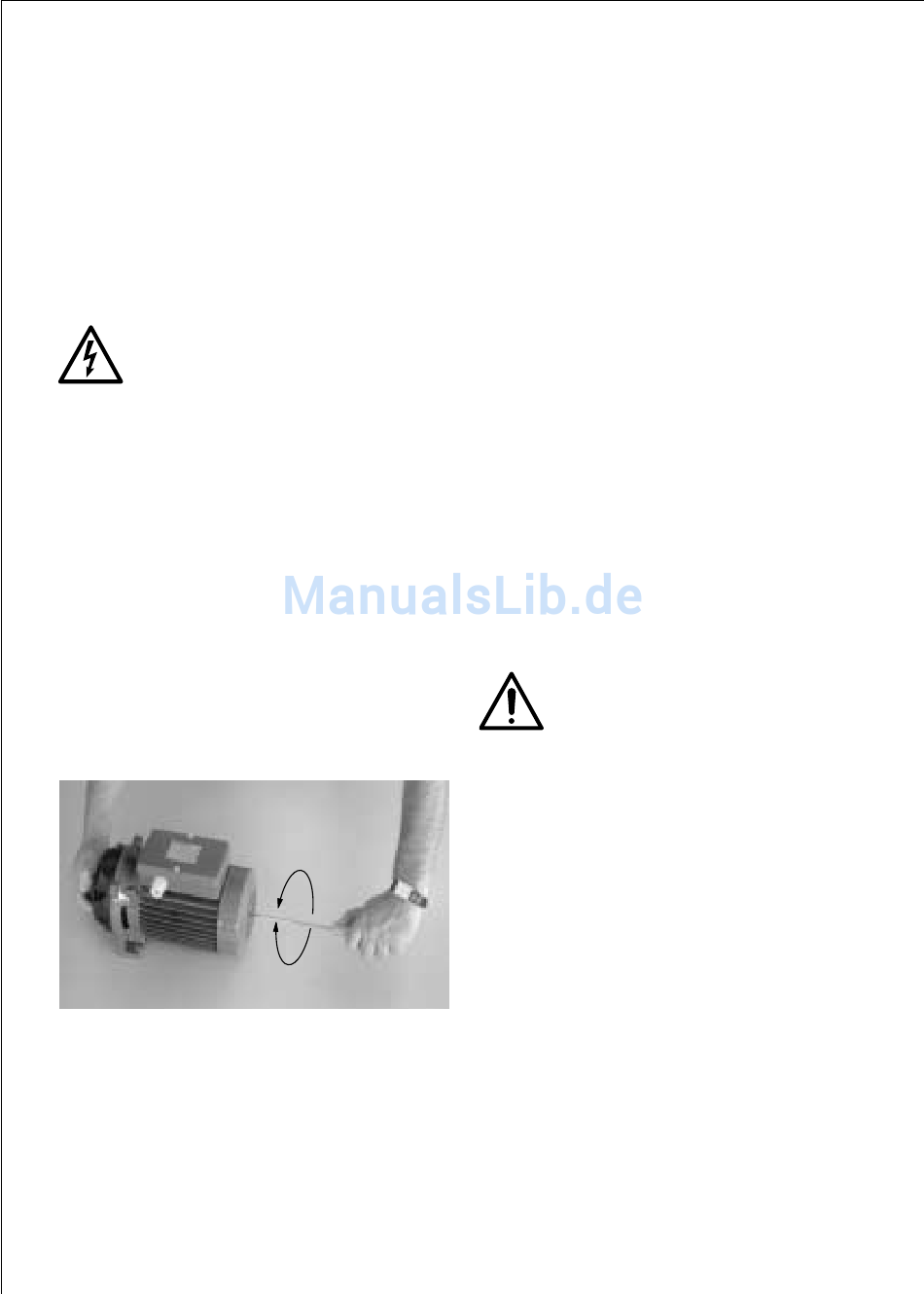

Abb. 3
Demontage (a) und Neumontage (b) des Laufrades
Falls die Welle nicht mit einem Schraubendreher
gedreht oder gehalten werden kann, Haube (90.00)
und Lüfterrad (88.00) abnehmen, Welle mit einem geei-
gnetem Schlüssel blockieren und so das Laufrad
abschrauben.
Zusammen mit dem Laufrad wird der rotierende Teil
der Gleitringdichtung (36.00) demontiert.
10
a
b
8. Zusammenbau
Falls die Gleitringdichtung (36.00) zu ersetzen
ist, den rotierenden Gleitring auf der Laufrad-
nabe montieren und die Feder bis zur Stirn-
schulter drücken, damit ein korrekter Sitz ge-
währleistet ist.
Gleitringdichtung mit Wasser befeuchten. Das
Laufrad wird auf die Welle montiert, indem es mit
einer Hand festgehalten und die Welle mit einem
Schraubendreher im Uhrzeigersinn angeschraubt
wird, bis das Laufrad auf dem Anschlag blockiert
ist.
Mit diesem Montagevorgang treten die Stirnflä-
chen der Gleitringdichtung in Kontakt, ohne au-
feinander zu schleifen. (Nicht am Laufrad drehen,
da sonst die Stirnflächen beschädigt werden
können).
Runddichtring (14.20) und deren Dichtungsflä-
chen mit Wasser reinigen.
Bei der Montage vom Motor mit Lau-
frad sich versichern, daß die Nase im
Pumpengehäuse (14.00) in der Nut des
Diffusor-Deckels (27.00) einrastet.
9. Ersatzteile
Bei eventueller Ersatzteil-Bestellung bitte Daten auf
dem Typenschild, Teile-Benennung und Teile-
Nummer nach Schnittbild (Seite 11) angeben.
Für Sicherheit und Hygiene, wenn Pum-
pen zu inspektionieren oder repa-
rieren sind, müssen diese vor Versand/
Bereitstellung entleert sowie außen und
innen sorgfältig gereinigt werden.
Durch die Pumpenöffnungen, alle zugän-
glichen Teile mit Wasserstrahl spülen.
Änderungen vorbehalten.
