6. Manutenzione

Pulire regolarmente il filtro sulla bocca di
aspirazione nella vasca.
La pompa non richiede manutenzione salvo lo
smontaggio per la pulizia e rimozione di ostruzioni
dalle parti interne e del foro di drenaggio quando,
col tempo e con l'uso, si notasse una diminuzione
delle prestazioni o della capacità di autodrenag-
gio.
Evitare pulizie con getti d'acqua direttamente
sulla pompa installata senza i pannelli di protezio-
ne sulla vasca.
Prima di ogni intervento di manu-
tenzione togliere l'alimentazione e-
lettrica e assicurarsi che la pompa
non rischi di essere messa sotto
tensione per inavvertenza.
7. Smontaggio
Per lo smontaggio e il rimontaggio osservare la
costruzione sul disegno in sezione (pag. 11).
Per rimuovere il motore con il raccordo (32.00)
dal corpo pompa (14.00), togliere le viti (14.24), i
dadi (14.28) e le rosette (14.29) e fare leva con
due cacciaviti tra borchie diametralmente oppo-
ste.
Per smontare la girante (28.00) inserire un cac-
ciavite a lama larga nell'apposito intaglio sulla
estremità opposta dell'albero (78.00). Bloccare la
girante con una mano e svitarla ruotando l'albero
con il cacciavite in senso antiorario con azio-
ne torsionale di entrambe le mani. (fig. 3a).

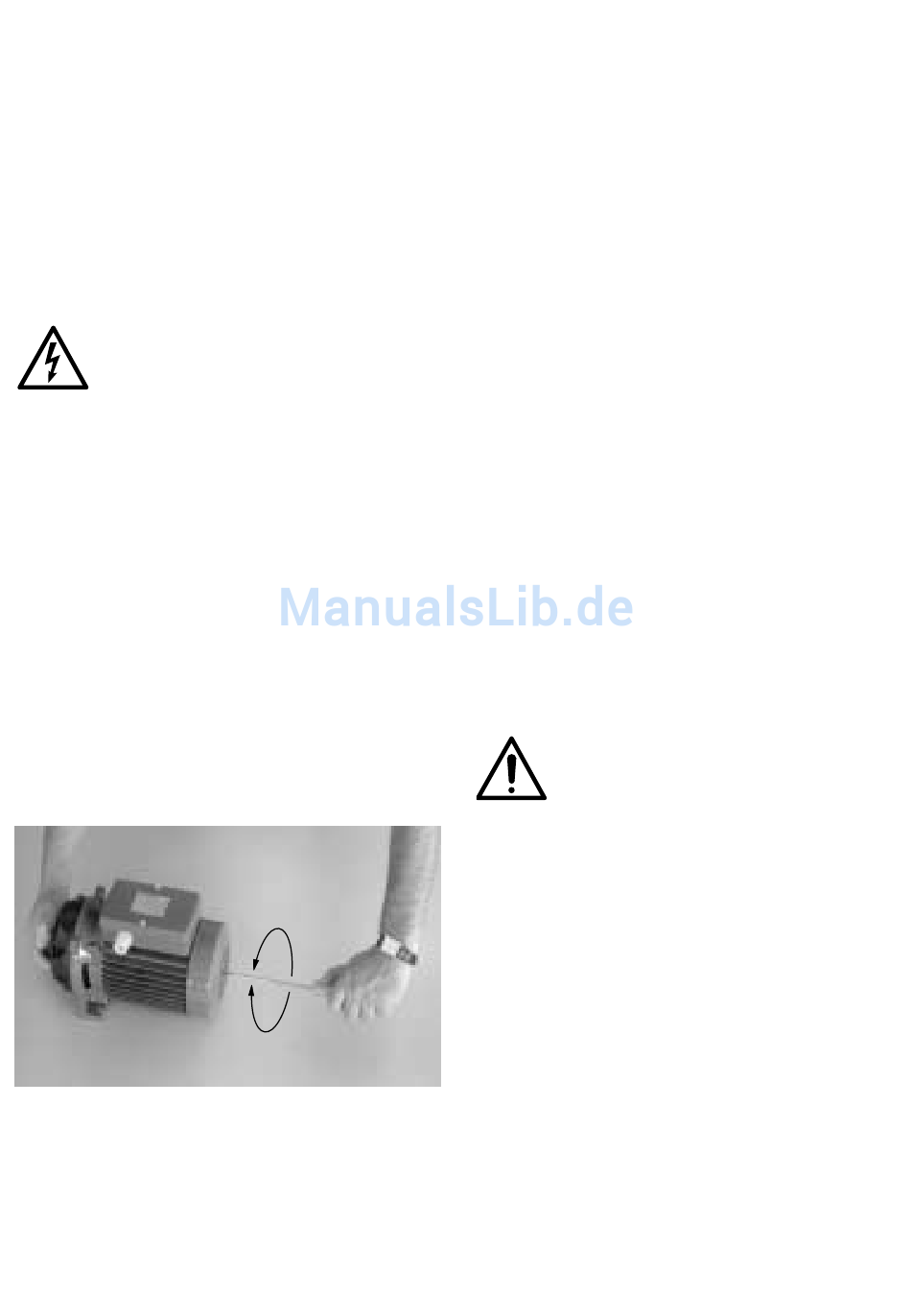

Fig. 3 Smontaggio (a) e rimontaggio (b) girante
Se non è possibile bloccare o girare l'albero con
cacciavite, togliere la calotta (90.00) e la ventola
(88.00) e svitare la girante tenendo bloccato l'al-
bero con una chiave adatta.
Assieme alla girante si smonta la parte rotante
della tenuta meccanica (36.00).
4
a
b
8. Rimontaggio
Nel caso di sostituzione della tenuta meccanica
(36.00) montare la parte rotante della tenuta sul
mozzo della girante (28.00) spingendo la molla
fino allo spallamento frontale in modo che risulti
poi correttamente compressa.
Per facilitare il montaggio della tenuta meccani-
ca lubrificare il mozzo della girante, la sede
della parte fissa e gli anelli di tenuta con acqua
pulita.
Montare la girante sull'albero tenendola ferma
con una mano e avvitando l'albero in senso
orario con cacciavite fino a bloccare la girante
sullo spallamento di arresto. Con questa opera-
zione si mettono a contatto le superfici frontali
della tenuta meccanica senza farle strisciare fra
loro (fig. 3b).
Pulire con acqua la guarnizione O-ring (14.20)
e le superfici di tenuta con le quali viene a con-
tatto.
Al rimontaggio del gruppo motore con girante
fare attenzione che il riferimento spor-
gente all'interno del corpo pompa
(14.00) si inserisca nell'apposita feri-
toia sul coperchio diffusore (27.00).
9. Ricambi
Nelle eventuali richieste di parti di ricambio precisare
i dati di targa, la denominazione ed il numero di
posizione nel disegno in sezione (pag. 11) di ogni
parte di ricambio necessaria.
Per la sicurezza e l'igiene, eventuali pom-
pe da ispezionare o riparare prima
della spedizione o messa a disposizione
devono essere svuotate e accuratamen-
te pulite internamente ed esternamente.
Attraverso le bocche della pompa, lava-
re con getto d'acqua tutte le parti acces-
sibili.
Con riserva di modifiche.
