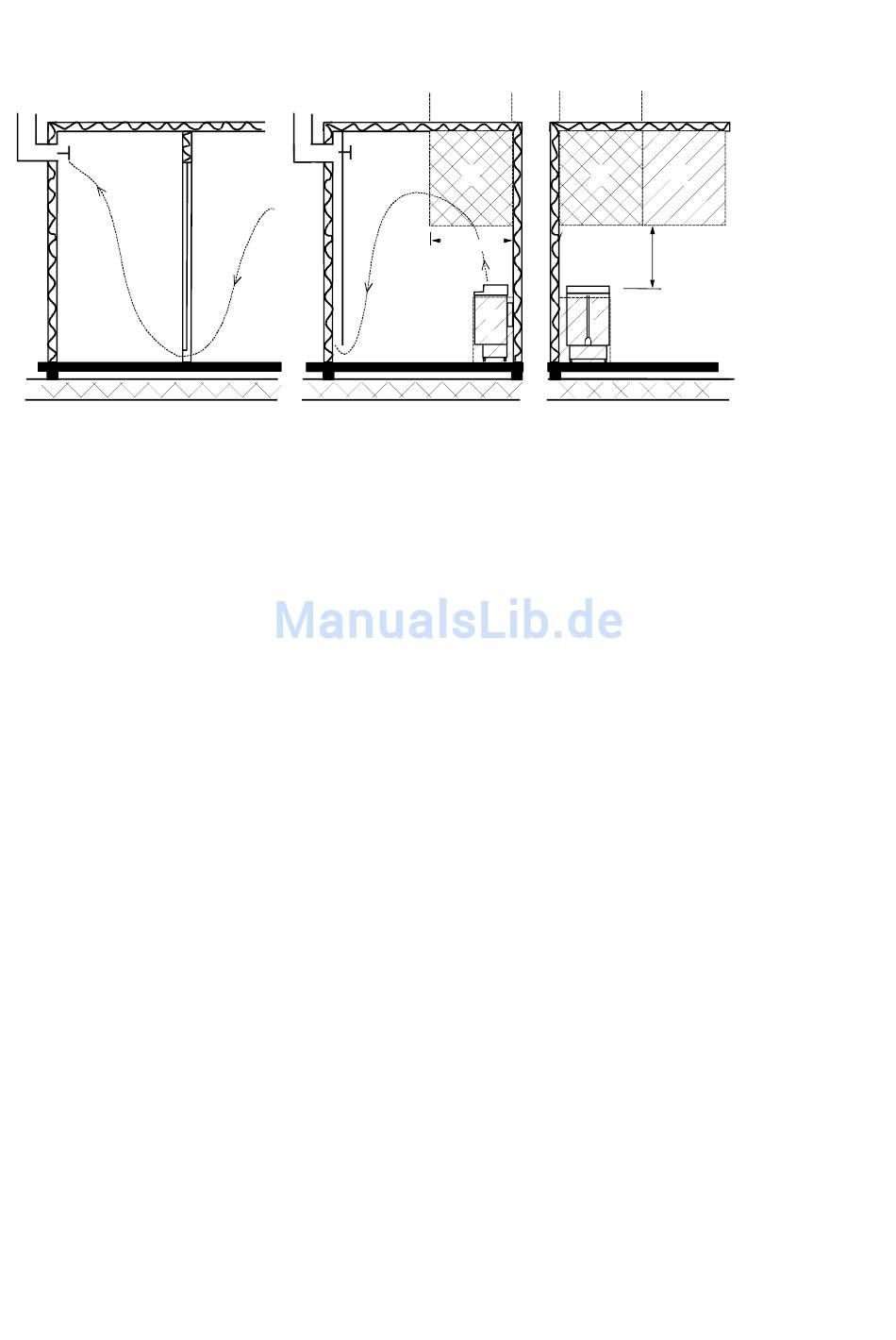

3.3. Rekommenderad ventilation i bastun

5
4
6
2
1. Bastu
2. Badrum
7. Här kan man också installera en ventilationsventil som hålls stängd medan bastun värms upp och
medan man badar.
Inom område A kan en inluftsventil för frisk luft placeras. Då måste man kontrollera att den friska
luften som kommer in inte stör (kyler ned) aggregatets termostat som finns uppe vid taket.
Område B används för intag av frisk luft om bastun inte har en mekanisk ventilation. I detta fall ska
avluftsventilen placeras minst 1 m högre än inluftsventilen.
INLUFTSVENTILEN FÖR FRISK LUFT FÅR INTE PLACERAS INOM OMRÅDE C OM
TERMOSTATEN SOM STYR AGGREGATET OCKSÅ FINNS INOM OMRÅDE C.
3.4. Anslutning av aggregatet till elnätet
Allt anslutningsarbete får endast utföras av behörig elinstallatör enligt gällande föreskrifter. Elaggregatet
till bastu ansluts halvfast till elnätet. Som anslutningskabel används H07RN-F (60245 IEC 66) eller
annan kvalitetsmässigt jämförbar kabel. Andra kablar i aggregatet (till signallampan och
eluppvärmningens korskoppling) ska också vara av motsvarande typ. PVC-isolerade kablar får inte
användas som skarvkablar.
En flerpolig kabel (t.ex. 7-polig) kan också användas som skarvkabel om spänningen är den samma.
Om separata säkringar för styrström saknas ska alla kablar ha samma genomskärningsyta, dvs. den
samma som huvudsäkringen.
Kopplingsdosan på bastuns vägg ska placeras utanför säkerhetsavståndet för aggregatet. Dosan ska
placeras högst 500 mm från golvet Bild 3. Placering av kopplingsdosan se sidan 24). Om
kopplingsdosan är längre än 500 mm från aggregatet kan dosan placeras högst 1 000 mm från golvet.
5
7
1
1
4
3. Elaggregat för bastu
4. Avluftsventil
C
C
C
C
1000 mm
B
B
3
3
5. Rökgång eller rökkanal
6. Bastuns dörr
A
A
A
min
500 mm
1
20
