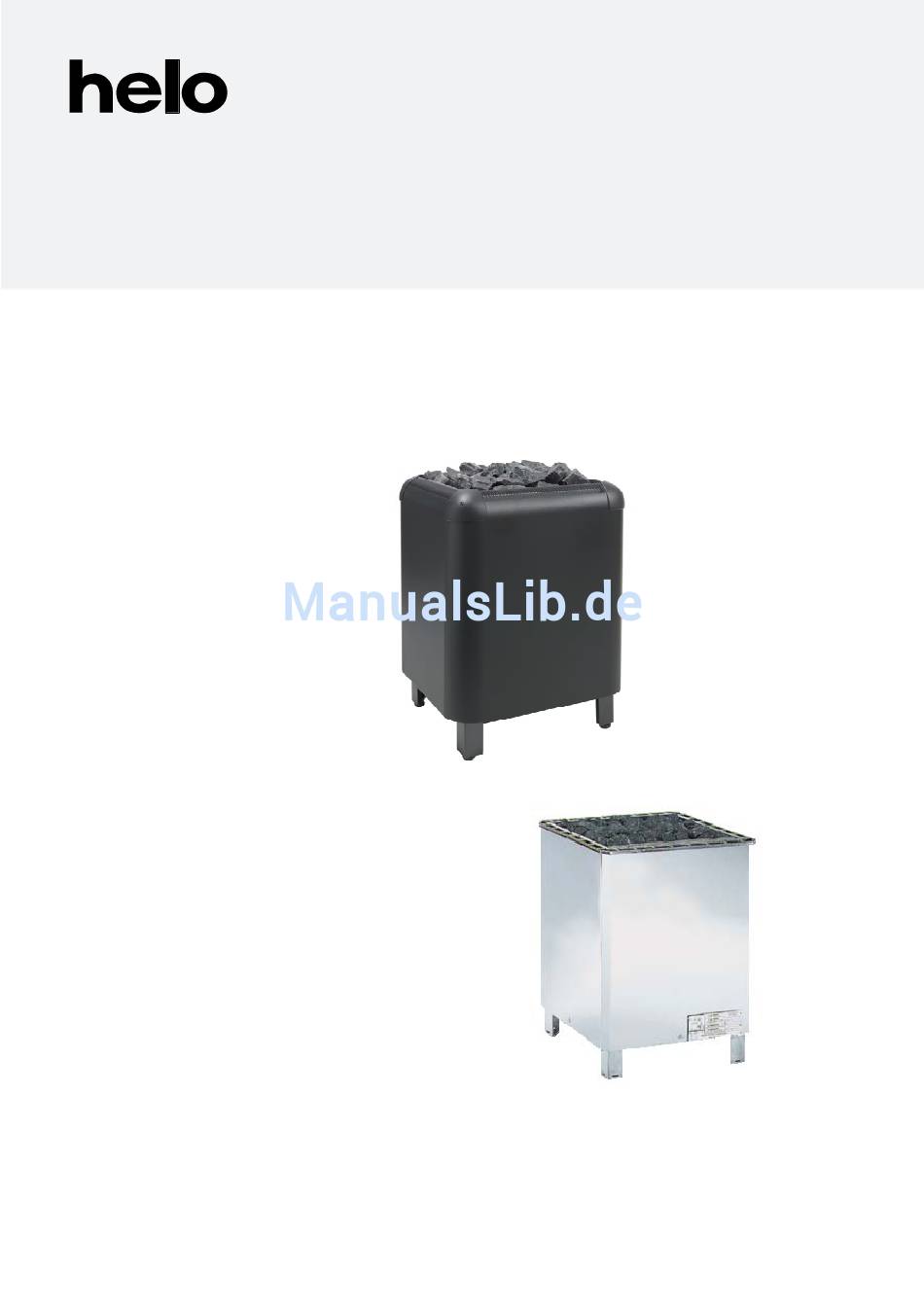

GENUINE SAUNA & STEAM
LAAVA
SKLE
Bedienungs- und Installationsanleitung
und
ELEKTRISCHES SAUNAHEIZGERÄT
1105 – 901
1105 – 1051
1105 – 1201
1105 – 1501
Laava
STEUERGERÄT
1410 – 33 – 1517
1410 – 33 – 1517 – 3
1410 – 33 – 1519
1601 – 12
1601 – 13
2005 – 6
LASTKASTEN
2005 – 4
Skle
Werbung
Verwandte Anleitungen für Helo LAAVA
Inhaltszusammenfassung für Helo LAAVA
- Seite 1 GENUINE SAUNA & STEAM LAAVA SKLE Bedienungs- und Installationsanleitung ELEKTRISCHES SAUNAHEIZGERÄT 1105 – 901 1105 – 1051 1105 – 1201 1105 – 1501 Laava STEUERGERÄT 1410 – 33 – 1517 1410 – 33 – 1517 – 3 1410 – 33 – 1519 1601 –...
-
Seite 2: Einbau
LAAVA SKLE Bedinungs- und Installationsanleitung EINBAU Prüfen Sie vor dem Einbau und der Verwendung des Saunaheizgeräts folgende Punkte: • Stellen Sie sicher, dass sämtliche notwendigen Teile vorhanden sind: Saunaheizgerät, Steuergerät, Sensor. • Stellen Sie die richtige Spannung für Saunaheizgerät und Steuergerät sicher und vergewissern Sie sich, dass die Spannungsangaben beider Geräte übereinstimmen. -
Seite 3: Elektroinstallation
LAAVA SKLE Bedinungs- und Installationsanleitung SENSOR Der Sensor wird gemäß den in Abbildung 1 angegebenen Abmessungen auf der mittleren Leitung des Saunaheizgeräts platziert. Zum Lieferumfang des Sensors gehört ein 5 m langes, bis 170 °C hitzebeständiges Kabel (4 x 0,25 mm ), das mit handelsüblichen Schwachstromkabeln (mit vergleichbarem Querschnitt) verlängert werden kann. - Seite 4 LAAVA SKLE Bedinungs- und Installationsanleitung SAUNAHEIZSTEINE Hochwertige Steine erfüllen folgende Anforderungen: 1. Saunasteine sollten Hitze und Temperaturschwankungen widerstehen, die durch das Verdampfen des über die Steine gegossenen Wassers entstehen. 2. Sie sollten vor der Benutzung gereinigt werden, um Gerüche und Staub zu vermeiden.
- Seite 5 LAAVA SKLE Bedinungs- und Installationsanleitung Tabelle 1. SAUNAHEIZGERÄT SAUNA MINDESTABSTÄNDE KABEL Modell Ausga Volumen Höhe Vom Saunaheizgerät Sensor Steuerge Saunahei Sicher rät/Lastk zgerät asten vorne H07RN-F / 60245 IEC 66 min.max. min. 1105-901 1900 1200 4 x 0,25 5 x 2,5...
- Seite 6 LAAVA SKLE Bedinungs- und Installationsanleitung Steuergeräte: 1601-.. + Lastkasten 2005-4 Abmessung mm mitat mm 40 mm Lastkasten H min Sensor Hitzebeständiges Kabel Versorgungskabel für das Saunaheizgerät Anschlusskasten F min Anschlusskabel für das Saunaheizgerät Untere Bank oder Sicherheitsleiste Obere Bank oder Sicherheitsleiste Steuergerät...
- Seite 7 4. Kelt, Gul, Yellow, Gelb, Kollane 354 SYOK 17 D 354 SYWE 5 B 2005 – 6 (WE 6) 1105 - … (Skle - Laava) Lämpövastukset, Värmeelement, Teho, Effekt Heating element, Heizeelement, Tennid Input, Leistung 4 3 2 1 Vöimsus...
- Seite 8 LAAVA SKLE Bedinungs- und Installationsanleitung Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...
